LevelOne Breitbandrouter Bedienerhandbuch
Komponenten - FBR-1100TX
1
LED Link-Anzeige
(WAN Port)
2
WAN Port
(10BaseT)
3
LAN Port
(selbstabtastend
10/100BaseT)
LED Link-Anzeige
4
(LAN Port)

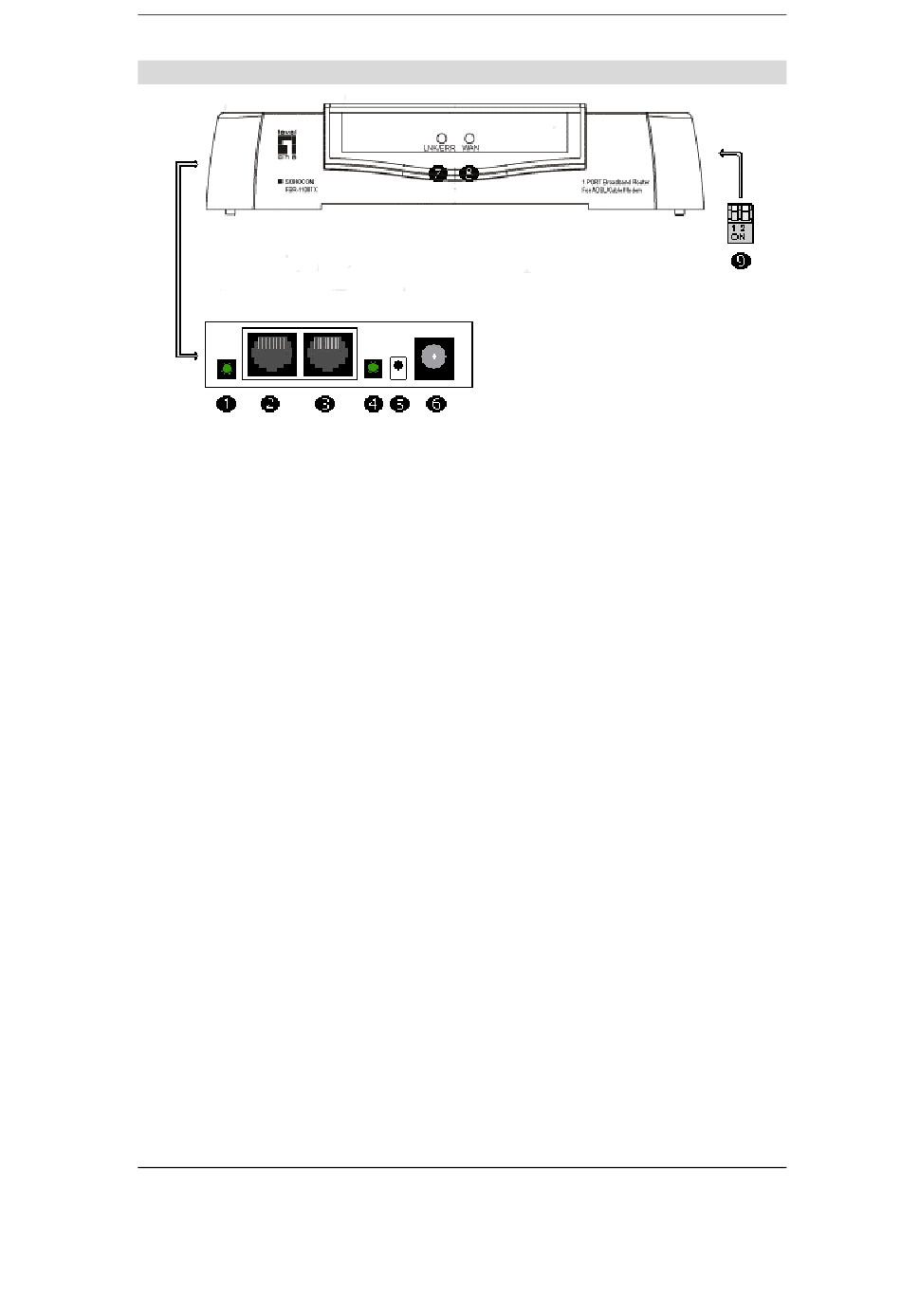

Bild 2: Komponenten - FBR-1100TX
Ein – WAN-Verbindung (zum Breitbandmodem) ist
hergestellt.
Aus – Keine WAN-Verbindung (zum Breitbandmodem)
Blinken – Daten werden über den WAN-Port übertragen
oder empfangen.
Schließen Sie die 10BaseT Verkablung (RJ45 Verbinder) für
das externe LAN, WAN, oder DSL/Kabelmodem hier an.
Verbinden Sie das LAN-Kabel (RJ45 Verbinder) von diesem
Port mit einem 10BaseT oder 100BaseT Hub.
Ein – LAN-Verbindung benutzt 10BaseT.
Aus – Keine LAN-Verbindung.
Blinken – Daten werden über den LAN-Port übertragen oder
empfangen.
6
