Durchflussmessung und -überwachung

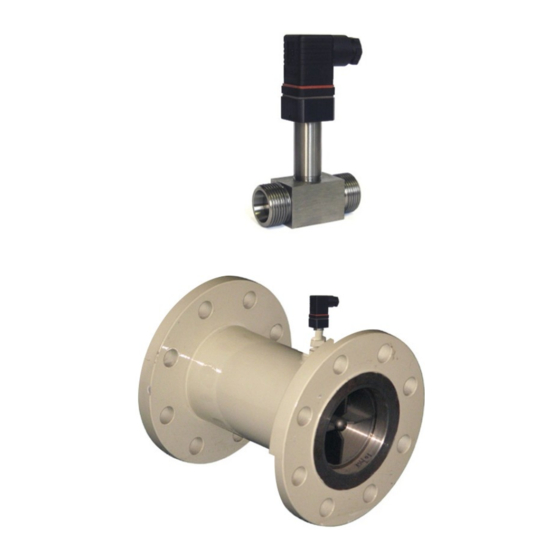

DR12
Präzisions-Turbinen-
Durchflussmesser
• für dünnflüssige Medien
• Medienberührte Teile komplett aus
Edelstahl
• Messgenauigkeit: ± 0,5 % bis ± 1%
vom Messwert
• Nennweiten von DN 10 bis DN 400
für Durchflüsse bis 4000 m³/h
• Lieferbar für Drücke bis 400 bar
und Temperaturen bis 150 °C
• Ausführungen mit Gewinde-
oder Flanschanschluss
• Messbereiche:
0,055...0,275 bis 800...4000 m³/h
• P : 400 bar, T : 110 °C
max max
Beschreibung:
Die Durchflussmesser der Typenreihe DR12 sind robuste
Messturbinen für den mobilen oder stationären Einsatz. Ein
axial angeströmtes Turbinenrad dreht sich proportional zur
mittleren Strömungsgeschwindigkeit in der Rohrleitung.
Das Turbinenrad wird durch einen induktiven Aufnehmer
(Spule) berührungslos abgetastet. Die dadurch entstehende
Ausgangsfrequenz ist ein Maß für die Durchflussmenge.
Der Turbinenkörper und Messeinsatz besteht aus Edelstahl,
die Lager wahlweise aus Wolfram-Karbid oder PTFE. Die
Geräte können mit Außengewinde (bis 2") oder Flansch-
anschluss (bis DN 400) geliefert werden.
PKP Prozessmesstechnik GmbH
Borsigstr. 24 • D-65205 Wiesbaden
Einsatzbereiche:
Die Turbinen-Durchflussmesser DR12 werden hauptsächlich
zur Erfassung und Messung von dünnflüssigen Medien ver-
wendet. Die verwendeten Werkstoffe, die hohe Druck-
festigkeit sowie große Messbereichsvielfalt ermöglichen den
Einsatz dieser Geräte in den unterschiedlichsten Anwen-
dungen in den Bereichen Maschinenbau, Chemie, Pharma-,
Lebensmitteltechnik und vieles mehr.
