PKP DS15 Bedienungsanleitung
Kunststoff-durchflussmesser nach dem schwebekörperprinzip
Verwandte Anleitungen für PKP DS15
Inhaltszusammenfassung für PKP DS15

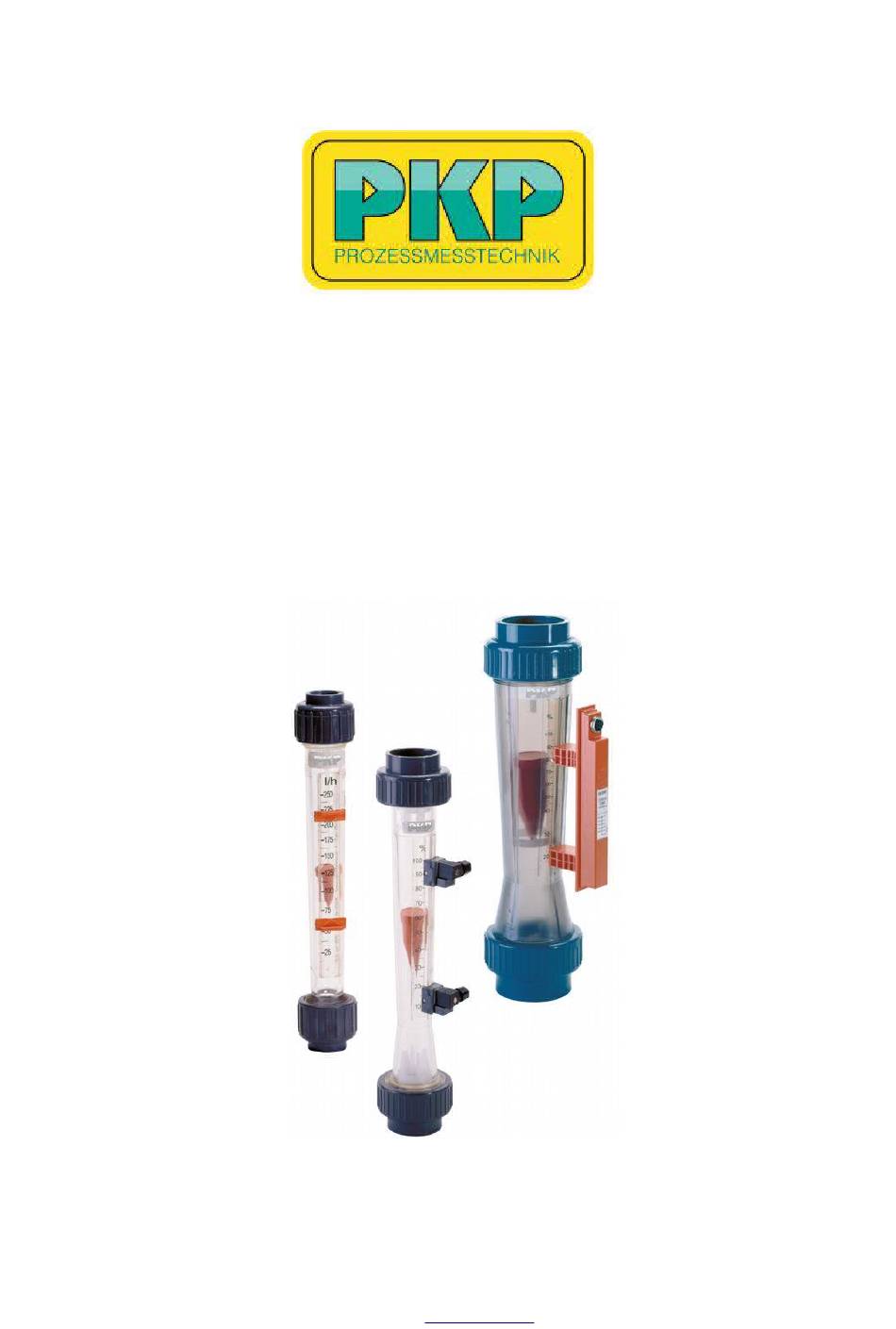

- Seite 1 Bedienungsanleitung DS15 Kunststoff-Durchflussmesser nach dem Schwebekörperprinzip PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Allgemeine Hinweise Der Durchflussmesser DS15 darf einzig und allein für die im Datenblatt angegebenen Anwendun- gen eingesetzt werden. Die zu einer Anwendung gehörenden spezifischen Anweisungen zur Sicherheit und Gesundheit müssen ebenfalls beachtet werden. Dies gilt ebenfalls für Zubehörteile. Bevor Sie das Produkt installieren, lesen Sie bitte die entsprechenden Kapitel in der Einbauanlei- tung sorgfältig durch. -
Seite 3: Druckprüfung Durchführen
Druckprüfung mit neutralem Medium, z. B. Wasser, durchführen. Gerät mit Druck beaufschlagen. Dabei sicherstellen: Prüfdruck < 1,5 x PN (Nenndruck) • Prüfdruck <PN + 5 bar • Prüfdruck < zulässiger Anlagendruck • Prüfen, ob das Gerät dicht ist. DS15 Bedienungsanleitung 08-2017 Seite 3... -
Seite 4: Messwert Ablesen
– Messrohr und Schwebekörper auf Ablagerungen oder Veränderungen der Oberfläche prüfen 3. Zur Reinigung genügt in den meisten Fällen ein Durchspülen mit sauberem Medium. In hartnäckigen Fällen (z.B. Kalkablagerungen) kann mit handelsüblichen Reinigern, sofern diese die Werkstoffe des Geräts nicht angreifen, gereinigt werden. DS15 Bedienungsanleitung 08-2017 Seite 4... -
Seite 5: Elektrischer Anschluss Der Reedkontakte
Die Stromwerte und Schaltleistung darf nicht überschritten werden. Verwenden Sie daher • stets ein Kontaktschutzrelais. Vor der Erstinbetriebnahme ist es wichtig, dass der Schwimmer dreimal den Schalter pas- • siert, um ein mögliches monostabiles Schaltverhalten auszuschließen. Pinbelegung: DS15 Bedienungsanleitung 08-2017 Seite 5... -
Seite 6: Geräte Mit Reedkontakt Anschließen
Lampenlasten sind z.B. Glühlampen / anlaufende Motoren VORSICHT: Hohe Stromspitzen beim Einschalten des Schaltkontakts, da die Glühwendel bei niedrigen Temperaturen einen geringeren Widerstand hat. Schutzmaßnahmen: (Beispiele) Begrenzen des Stroms durch einen Widerstand oder Beheizen der Glüh- wendel. DS15 Bedienungsanleitung 08-2017 Seite 6... -
Seite 7: Anschluss An Sps
Boucherot-Glieder das Optimum der Schutzbeschaltung darstellen. Für Reed-Kontakte von 10 – 40 VA Spannung [V] Widerstand [Ohm] Kapazität [nF] 1500 Für Reed-Kontakte von 40 – 100 VA Spannung [V] Widerstand [Ohm] Kapazität [nF] 1000 DS15 Bedienungsanleitung 08-2017 Seite 7... -
Seite 8: Meßwertgeber Für Ds15
Bereich. Mit dem Sensor können vorhandene Bei der Montage muss die Einkerbung des Sensors Durchflussmesser (mit Magnetschwebekörpern) mit der 50% Markierung auf der Skala des DS15 leicht nachgerüstet werden, um den Durchfluss übereinstimmen. elektrisch zu signalisieren und beispielsweise in einer SPS weiter zu verarbeiten um eine Anschließend die Verkabelung lt. -
Seite 9: Abmessung
Hinweis: Im normalen Betrieb darf der Taster nicht betätigt werden. Verdeckter 0-Taster Elektrische-/mechanische Parameter PARAMETER MIN. TYP. MAX. Einheit Spannungsversorgung Volt DC Ausgangsstrom 0% -> 100%+overrange während Normalfunktion (Pin 1 – Pin2) 4.0 -> 20.1 4.0 -> 21.0 4.0 -> 22.0 Umgebungstemperatur -30 (-20) 65 (150) -
Seite 10: Kunststoff-Durchflussmesser Nach Dem Schwebekörperprinzip
: 10 bar, T : 110 °C Beschreibung: Einsatzbereiche: Die Durchflussmesser der Typenreihe DS15 arbeiten nach Durch die Vielzahl der verwendeten Werkstoffe sowie die dem bewährten Schwebekörper-Messprinzip. Der Schwebe- einfach auszutauschenden Messskalen können die Kunst- körper wird durch das strömende Medium angehoben und stoffdurchflussmesser DS15 für die meisten, auch aggres-... - Seite 11 Messrohr Optionen: 00 = ohne vertikal, Durchfluss von Einbaulage: unten nach oben Dichtung: 0 = EPDM (Standard bei DS15.1., -2. oder -3.) mit Beruhigungsstrecke Montage: F = FPM (Standard bei DS15.4) 5-7 x DN vor und hinter dem Gerät Messgenauigkeit: Kl.
- Seite 12 5-50 0,4-2,8 0,4-3,2 0,5-4,0 0,5-4,5 Messwertgeber: 15-150 0,8-6,25 1,0-9,0 1,0-11,0 1,5-12,0 (170) Der optionale Messwertgeber des Durchflussmessers DS15 25-250 0,9-9,5 1,5-13,0 2,0-17,0 2,0-20,0 wird auf die am Messrohr angebrachte Schwalbenschwanz- 40-400 2,0-15,0 2,0-21,0 3,0-26,0 3,0-30,0 schiene aufgesteckt und erfasst mittels eines analogen Hallsen-...
- Seite 13 Der Anschlusscode setzt sich aus Werkstoff- und Anschluss-Nr. zusammen. Beispiel: PCV-Innengewinde G 1 für Messrohr 6: Werkstoff-Nr. 2, Anschluss-Nr. 09 Anschlusscode 209 PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de...
