Verwandte Anleitungen für QERIDOO Speedkid1 2020
Inhaltszusammenfassung für QERIDOO Speedkid1 2020

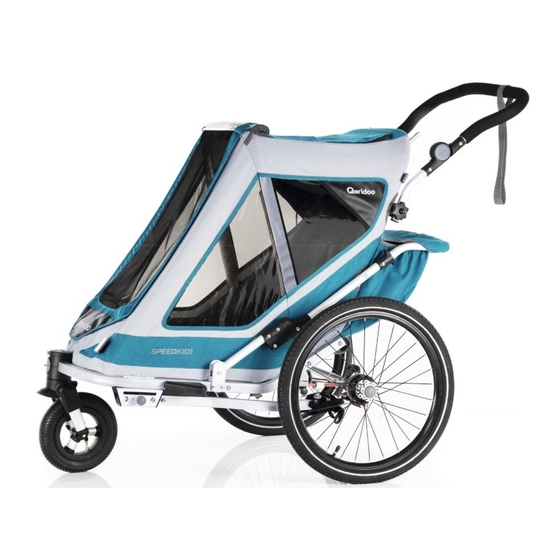

- Seite 1 B��������������� Q1-20-P Q2-20-P Q2P-20-LP Speedkid1 2020 Speedkid2 2020 Dieses Produkt erfüllt sämtliche sicherheitstechnischen Anforderungen der europäischen Norm für Fahrräder und Fahrradanhänger (DIN EN 15918).
-
Seite 2: Herstellergarantie
Bedarf kurzfristig und ohne gesonderte Mitteilung geändert werden. Die aktuellste Version steht für Sie im Downloadbereich unserer Website zur Verfügung. Die vorliegende Dokumentation kann in weiteren Sprachen bei der Qeridoo GmbH nachbestellt werden oder steht, sofern bereits verfügbar, auf unseren Internetseiten zum Download bereit. -
Seite 3: Inhaltsverzeichnis
Inhalt Einleitung Kinder einsteigen lassen Kabine vorbereiten Bestimmungsgemäßer Gebrauch Kinder Platz nehmen lassen Leistungsgrenzen Kinder anschnallen Größe Mittlere Sitzposition (Speedkid2) Hinweise zum Benutzerhandbuch Gewichtsverteilung und Stützlast prüfen Abweichung der Farben Stützlast prüfen Sicherheitshinweise Stützlast ändern Gesamtgewicht zu hoch Benutzer Anhänger an ein Fahrrad kuppeln Einsatzbedingungen Anhänger abkuppeln Passagiere... -
Seite 4: Einleitung
Einleitung Bestimmungsgemäßer Gebrauch Speedkid ist als Fahrradanhänger konzipiert und mit einer zusätzlichen Buggy- und Walker- Funktion ausgestattet. Für den Trailer-Modus verbinden Sie ihn mittels Deichsel und Kupplung mit einem geeigneten Zugfahrzeug (Fahrrad oder Pedelec mit Motorunterstützung bis max. 25 km/h). Mit aufgestecktem Buggy-Rad dient der Speedkid im Buggy-Modus als Kinderwagen;... -
Seite 5: Größe
Einleitung Größe Kinder dürfen bis zu einer Maximalgröße von 116,5 cm transportiert werden. Zusätzlich gelten folgende Einschränkungen für den Trailer-Modus: Anforderung Deichsel Speedkid1 und Speedkid2 Zulässiger Stützlastbereich (am Deichselkopf) 0 – 8 kg Minimale Umgebungstemperatur -10° C Anforderung Zugfahrzeug Speedkid1 und Speedkid2 Fahrrad, Pedelec / E-Bike Fahrzeugart (Unterstützung bis 25 km/h) 25 km/h;... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Gefahr! Lesen Sie die folgenden Sicherheitshinweise aufmerksam durch. Die in Ihrer Region geltenden Sicherheits- und Unfallverhütungsvorschriften sowie rechtliche Regelungen wie z. B. die Straßenverkehrsordnung (StVO) sind zusätzlich und im Zweifelsfall vorrangig zu beachten. Stellen Sie sicher, dass der Speedkid nur von Personen benutzt wird, die, wie nachstehend definiert, zu dessen Bedienung geeignet sind. -
Seite 7: Passagiere
Wartungsintervalle ein, siehe „Pflege und Wartung“ auf Seite 29. Montieren und verwenden Sie ausschließlich Original-Zubehör und Ersatzteile, die von » Qeridoo hergestellt oder empfohlen werden; der Einsatz anderer Produkte führt zum Haftungsausschluss. Nehmen Sie ausschließlich die baulichen Veränderungen oder Erweiterungen am »... -
Seite 8: Radfahren Mit Anhänger
Sicherheitshinweise Radfahren mit Anhänger Das Fahrverhalten des Fahrrades ändert sich durch das Ziehen eines Anhängers deutlich, was sich insbesondere beim Bremsen und bei Kurvenfahrten bemerkbar macht. Beachten Sie dazu die hier beschriebenen Sachverhalte: Üben Sie das Radfahren mit Anhänger, bevor Sie am Straßenverkehr teilnehmen. »... -
Seite 9: Produktübersicht
Produktübersicht Lieferumfang Kabine mit Sitzen und Multiwheel Buggy-Rad 5-Punkten-Sicherheitsgurten Wimpel mit 2-teiliger Wimpelstange Schiebegriff mit Handschlaufe und und Mittelstück Handparkbremse Radabweiser (2x) Rücklicht (StVZO konform) 2 Laufräder Deichsel mit Kupllung und Sicherungsband Optionale Kopfstützen Im Lieferzustand sind einige Funktionseinheiten des Speedkid bereits vormontiert. -
Seite 10: Bauteile Und Bedienelemente
Produktübersicht Bauteile und Bedienelemente Seitenansicht Kabine (Rahmen aus Aluminiumrohren Laufrad 20" mit Steckachse mit wetterfester Textilbespannung) Reflektorstreifen 2-in-1-Verdeck als Insekten- und Spritzwasserschutz, aufrollbar Deichsel für den Trailer-Modus verstaubare Sonnenblende Deichselaufnahme Panoramadach mit Belüftung Verriegelungsknopf Seitenfenster mit Reflektorlinie und Buggy-Rad für den dreirädrigen Betrieb Belüftungsecke im Buggy- oder Walker-Modus Handschlaufe für Buggy- und Walker-Modus... -
Seite 11: Rückansicht
Produktübersicht Bauteile und Bedienelemente Rückansicht Sterngriffschraube mit Rohrschelle zur Gummikappe zur Entriegelung der Befestigung des Schiebegriffs Steckachse bei der Laufradmontage Schiebegriff, höhenverstellbar mit Radabweiser zum Abweisen von Kopfprotektorfunktion, Überrollschutz Hindernissen Drucktaste zur Höhenverstellung des 2 Kleinzeugtaschen im Fußraum der Schiebegriffs Kabine Handparkbremse Reflektornähte in der Textilbespannung... -
Seite 12: Montage
» ein Video zu Montage und Betrieb aufzurufen: Unsere Videoanleitungen finden Sie auf unserem YouTube-Kanal » unter www.youtube.com/user/Qeridoo Gefahr! Nehmen Sie niemals Montagearbeiten vor, wenn Kinder in der Kabine sind. Halten Sie Kinder während der Montage vom Fahrzeug fern. Achten Sie beim Umgang mit beweglichen Bauteilen darauf, dass Sie Ihre Hände oder Finger nicht einklemmen. -
Seite 13: Laufräder Einsetzen
Montage Laufräder einsetzen Entfernen Sie die schwarzen Gummikappen von den Enden der Steckachsen und entsorgen » Sie diese. Heben Sie die Kabine etwas an, um das Laufrad leichter einsetzen zu können. » Setzen Sie ein Laufrad in die Achsaufnahme der Kabine: »... -
Seite 14: Schiebegriff Montieren
Montage Schiebegriff montieren Der Schiebegriff ist mehrfach höhenverstellbar und dient zum Schieben, Ziehen und Rangieren Ihres Speedkid. Im eingeklappten Zustand bietet der Schiebegriff einen Überrollschutz und funktioniert weiterhin als Kopfprotektor. Klappen Sie den Schiebegriff ganz auf. Halten Sie » dazu beidseitig die Drucktasten gedrückt, siehe „Schiebegriff einstellen“... -
Seite 15: Wimpel Einsetzen
Montage Wimpel einsetzen Gefahr! Im Trailer-Modus muss der Wimpel stets montiert sein. Andernfalls wird der recht niedrige Speedkid zu leicht von anderen Verkehrsteilnehmern übersehen. Aus Sicherheitsgründen empfehlen wir, den Wimpel vor jeder Fahrt (auch im Buggy- oder Walker-Modus) in die Wimpeltasche zu stecken und gut sichtbar mitzuführen. Verbinden Sie die beiden Teile der Wimpelstange mit »... -
Seite 16: Deichsel Montieren
Montage Deichsel montieren Die Deichsel benötigen Sie nur im Trailer-Modus. Sie hängen den Speedkid damit hinter ein Fahrrad, das mit einer geeigneten Kupplung ausgestattet ist, siehe „Anhänger an ein Fahrrad kuppeln“ auf Seite 25. Die Deichsel wird mit einem Sperrbolzen in der Deichselaufnahme fixiert und kann in zwei verschiedenen Positionen eingesetzt werden: Anhängeposition: Die Deichsel zeigt nach vorne. - Seite 17 Die mitgelieferte Universal-Kupplung ist für die Montage an den meisten Hinterrad- ausführungen geeignet. Sollte sie nicht zu Ihrem Fahrrad passen, finden Sie geeignete Adapter und Spezialkupplungen in unserem Kupplungsleitfaden unter: www.qeridoo.de/kupplungsleitfaden Achtung! Verwenden Sie kein Werkzeug, welches vorher mit herkömmlichem Stahl in Berührung gekommen ist.
-
Seite 18: Rücklicht Montieren
Montage Rücklicht montieren Im Trailer-Modus muss gemäß den Vorgaben der StVZO bei schlechter Sicht oder Dämmerung ein zertifiziertes Rücklicht betrieben werden. Klappen Sie den Schiebegriff in die höchste Position. » Montieren Sie das Rücklicht auf der linken Seite » zwischen der Sterngriffschraube und dem Knickgelenk des Schiebegriffs. -
Seite 19: Betrieb
Betrieb Handparkbremse betätigen Gefahr! Sichern Sie den Speedkid im Stand stets gegen Wegrollen, indem Sie die Feststel- lbremse betätigen. Denken Sie auch daran, diese rechtzeitig vor dem Losfahren zu lösen. Stellen Sie sich hinter die Kabine. » Drücken Sie den Hebel der Handparkbremse nach unten. »... -
Seite 20: Buggy-Rad Einstellen
Betrieb Die folgende Tabelle zeigt die wesentlichen Einstellungen, die Sie für die jeweilige Betriebsart an bestimmten Komponenten vornehmen müssen: Zustand der Komponente im Modus Komponente Trailer Buggy Walker muss vollständig montiert montiert Buggy-Rad demontiert sein (frei drehend) (feststehend) nach vorne gerichtet Deichsel nach hinten gerichtet nach hinten gerichtet (Stützlast beachten!) -
Seite 21: Rad Freidrehend Einstellen (Buggy-Modus)
Betrieb Rad freidrehend einstellen (Buggy-Modus) Zum Rangieren im Buggy-Modus muss sich das Rad frei um 360 ° drehen können. Schieben Sie den Betriebsartenschalter nach oben, um das Rad freizugeben. » Rad feststellen (Walker-Modus) Das Rad darf sich im Walker-Modus nicht quer zur Fahrtrichtung stellen. Um eine abrupte Blockierung auszuschließen, müssen Sie das Rad im Geradeauslauf arretieren. -
Seite 22: Kinder Einsteigen Lassen
Betrieb Kinder einsteigen lassen Kabine vorbereiten Sichern Sie den Speedkid gegen Wegrollen, indem Sie die Handparkbremse betätigen. » Öffnen Sie das 2-in-1-Verdeck und klappen Sie dieses ganz auf. » Passen Sie die Sicherheitsgurte auf die Anzahl der Kinder an, siehe „Mittlere Sitzposition »... -
Seite 23: Mittlere Sitzposition (Speedkid2)
Betrieb Stecken Sie die Steckzungen in das Gurtschloss, bis diese hörbar einrasten. » Prüfen Sie alle Teile des 5-Punkt-Sicherheitsgurts auf korrekten und komfortablen Sitz. » Schließen Sie die kleinen Verschlüsse zur Fixierung der Gurtpolster, falls die Gurtpolster des » 5-Punkt-Sicherheitsgurts zu locker sitzen (siehe Foto oben). Achten Sie jedoch stets darauf, dass genügend Abstand zwischen Verschlüssen und Hals des Kindes vorhanden ist. -
Seite 24: Gewichtsverteilung Und Stützlast Prüfen
Betrieb Gewichtsverteilung und Stützlast prüfen Für ein sicheres Fahrverhalten ist eine optimale Gewichtsverteilung wichtig: Der Schwerpunkt der Beladung sollte immer in der Mitte der Laufradachse liegen. Im Trailer-Modus darf die Stützlast, mit der die Deichsel auf der Kupplung aufliegt, weder zu hoch noch zu niedrig sein: Stützlast zu hoch (> 8 kg): Die Kupplung wird zu stark belastet. -
Seite 25: Anhänger An Ein Fahrrad Kuppeln
Betrieb Anhänger an ein Fahrrad kuppeln Gefahr! Kuppeln Sie den Speedkid erst dann an ein Fahrrad, wenn folgende Voraussetzungen erfüllt sind: Der Anhänger ist vollständig beladen. » Die Kinder tragen einen Fahrradhelm oder verwenden eine optionale Kopfstütze » und sind ordnungsgemäß angeschnallt. Das Buggy-Rad ist demontiert. -
Seite 26: Anhänger Abkuppeln
Betrieb Anhänger abkuppeln Lösen Sie das Sicherungsband und wickeln Sie dieses um die Deichselstange. Fixieren Sie » das Sicherungsband mit der Klemmschnalle an der Deichsel. Entnehmen Sie den Sicherungssplint aus der Kupplung und ziehen Sie den Deichselkopf aus » der Kupplung. Stecken Sie den Sicherungssplint in den Kupplungskopf und arretieren Sie diesen. -
Seite 27: Panoramadach Nutzen
Betrieb Belüftungsfenster schließen: Lösen Sie den oberen Klettverschluss, um die » Abdeckung freizugeben. Schließen Sie die Abdeckung mit dem unteren » Klettverschluss. Gefahr! Öffnen Sie das Belüftungsfenster an heißen Tagen oder in dichtem Straßenverkehr, um warme Luft oder Abgase schneller aus der Kabine abzuleiten. Panoramadach nutzen Das Panoramadach ist mit einer Sonnenblende und einem Belüftungsfenster ausgestattet, die Sie nach Bedarf öffnen und in der dafür vorgesehenen Tasche verstauen oder mittels Reißverschluss... -
Seite 28: Aufbewahren
Betrieb Um die Klemme auf den Blattfederblechen verschieben zu können, lösen Sie die » Rändelschraube. Verschieben Sie die Klemme mit der Rändelschraube » entsprechend den folgenden Angaben: – Schieben Sie die Klemme ganz nach vorne, wenn Sie ein sehr leichtes Kind und wenig Gepäck befördern (weiche Federung). -
Seite 29: Pflege Und Wartung
Pflege und Wartung Achtung! Trotz der Verwendung von wetterbeständigen Materialien kann Korrosion nicht gänzlich ausgeschlossen werden. Tausalze wie Magnesiumchlorid können zu Spannungsrisskorrosionen an den Bauteilen führen. Im Winter oder bei Verwendung im Regen empfiehlt sich zudem eine Reinigung des Sportwagens nach jeder Fahrt mit einem trockenen Tuch. -
Seite 30: Nach Jedem Gebrauch
Der Lagerort sollte trocken, gut belüftet und vor direkter Sonneneinstrahlung geschützt sein. » Bei höherer Lagertemperatur sollten Sie die Laufräder getrennt von der Kabine aufbewahren, » da das Gummi der Bereifung zur Geruchsbildung führen kann. Verwenden Sie eine Qeridoo Faltgarage, wenn der Speedkid im Außenbereich aufbewahrt » werden muss. -
Seite 31: Monatlich (Oder Alle 200 Km)
Pflege und Wartung Walker-Modus: Stellen Sie sicher, dass das Buggy-Rad im Geradeauslauf festgestellt » ist. Legen Sie sich die Handschlaufe des Schiebegriffs um das Handgelenk, um ein unbeabsichtigtes Wegrollen zu verhindern. Prüfen Sie, ob Deichsel, Kupplung und Buggy-Rad sowie deren Befestigung technisch in »... -
Seite 32: Anhang
Anhang Technische Daten Außenmaße Speedkid1 Speedkid2 Länge (Trailer-Modus) 150 cm 150 cm Breite (Außenbreite von Laufrad zu Laufrad) 77 cm 87 cm Höhe (vom Boden bis zum Kabinendach) 95 cm 95 cm Höhe Schiebegriff 90 cm / 116,5 cm 90 cm / 116,5 cm (niedrigstes / höchstes Einstellmaß) Packmaß der zusammengeklappten Kabine 30 x 72 x 86,5 cm 30 x 82 x 86,5 cm (H x B x L) Innenmaße Speedkid1 Speedkid2 Sitzbreite... -
Seite 33: Garantiebestimmungen
Garantie werden nicht erstattet. Im Falle des Austauschs geht das ausgetauschte Produkt in das Eigentum von Qeridoo über. Sofern das Produkt von Qeridoo nicht mehr geführt wird, ist ein nach Art und Güte vergleichbares Produkt nach Wahl von Qeridoo auszutauschen. Im Falle eines Umtauschs beginnt die Garantiezeit nicht erneut und wird nicht verlängert. -
Seite 34: Support-Informationen
Anhang Tipp! Bitte wenden Sie sich mit einem Garantiefall direkt an uns. Über unsere Webseite (service.qeridoo.de) können Sie einen Garantiefall bequem online melden und dadurch eine zügige Bearbeitung sicherstellen. Für die Registrierung der Herstellergarantie benötigen Sie die Seriennummer Ihres Qeridoos, eine Kopie des Original-Kaufbelegs mit Kaufdatum und eine E-Mailadresse. -
Seite 35: Ersatzteile
Anhang Ersatzteile (gültig ab 2020) Rahmenbauteile Pos. Artikel Artikel-Nr. Speedkid1 Artikel-Nr. Speedkid2 Kopfprotektor Nachrüstset 2019 KPNS-19-SET KPNS-19-SET Handgriff Set 2020 (grau) HGSK1-20-SET HGSK2-20-SET Handgriff 2 Set 2020 (petrol) HGSK1-P-20-SET HGSK2-P-20-SET Innenraumrohr Speedkid Ø22x90° Y-IRRSK1-22x90-20 Y-IRRSK2-22x90-20 Achse für Speedkid 2020 ASK1-20-SET ASK2-20-SET Gummikappe für 20"... -
Seite 36: Weitere Ersatzteile
Anhang Weitere Ersatzteile Verrieglungsknopf Gurtpolster mit Klett Set 2020 Deichselaufnahme 2019 (grau) Art.-Nr.: GPMK-20-SET Art.-Nr.: Z-VKDA-19 Verrieglungsknopf Gurtklemme Deichselaufnahme 2020 (petrol) Art.-Nr.: GRT-899 Art.-Nr.: Z-VKDA-20 Sterngriff für Handgriff M6 2017 Schrittpolster 2020 Art.-Nr.: Z-SGFH-M6-17 Art.-Nr.: Z-SCHPO-20 Einstellung Blattfeder Petrol Set Gurtschloss (Petrol) Art.-Nr.:... - Seite 37 Notizen Speedkid 2020 Änderungen vorbehalten. – 07|2020 – 37...
