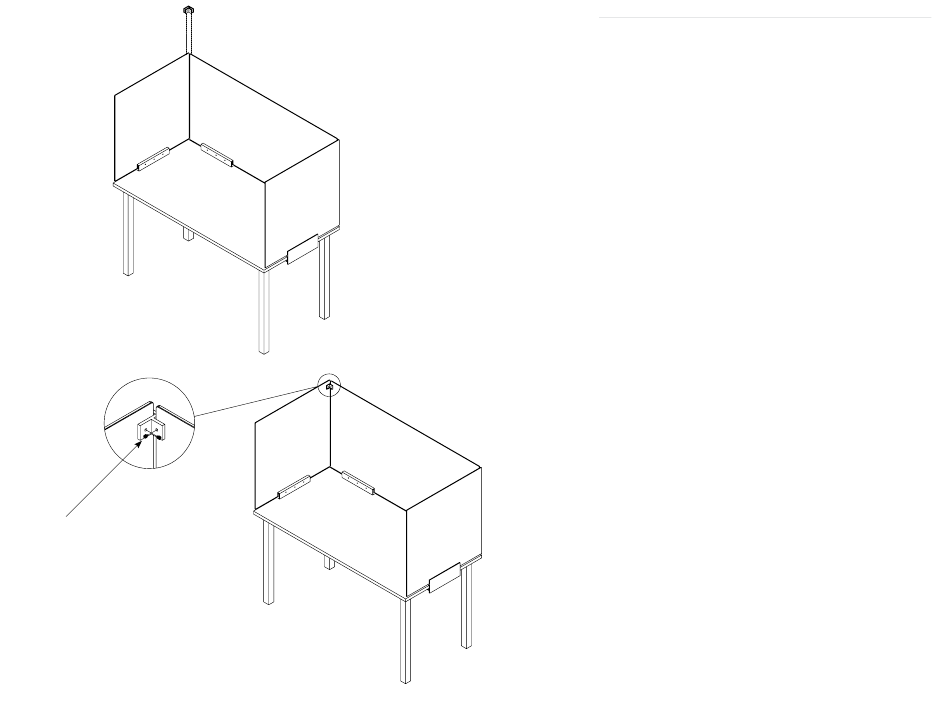

Abb. Q*
Abb. R*
Madenschraube mit Nylonstift
*Abbildung der Top-Klemme als Beispiel. Bitte gehen Sie bei der Montage der Seitenklemmen genauso vor.
SCHRITT 7
Richten Sie die Eckhalterung an der Kante der seitlichen und
der hinteren Scheibe aus und schieben Sie sie wie abgebildet
entlang der Kanten der Seitenscheibe und der Rückscheibe
nach unten
. Die Oberseite der Eckhalterung muss sich
(Abb.
Q)
25 mm unter der Glasoberkante befinden
Drehen Sie die Madenschrauben mit Nylonstift in die Löcher der
Eckhalterung ein
.
(Abb.
R)
Wiederholen Sie diesen Schritt mit der Eckhalterung auf der
anderen Seite.
.
(Abb.
R)
9
