Clarus DIVIDE THINLINE Montageanleitung Seite 2

Glasscheibe
Abb. A
10 mm Madenschrauben
mit Innensechskant*
Abb. D
Eckhalterung
ThinLine Top-Klemme*
ThinLine Seitenklemme*
Abb. B
30 mm Madenschrauben
mit Innensechskant*
Abb. E
Madenschraube mit Nylonstift

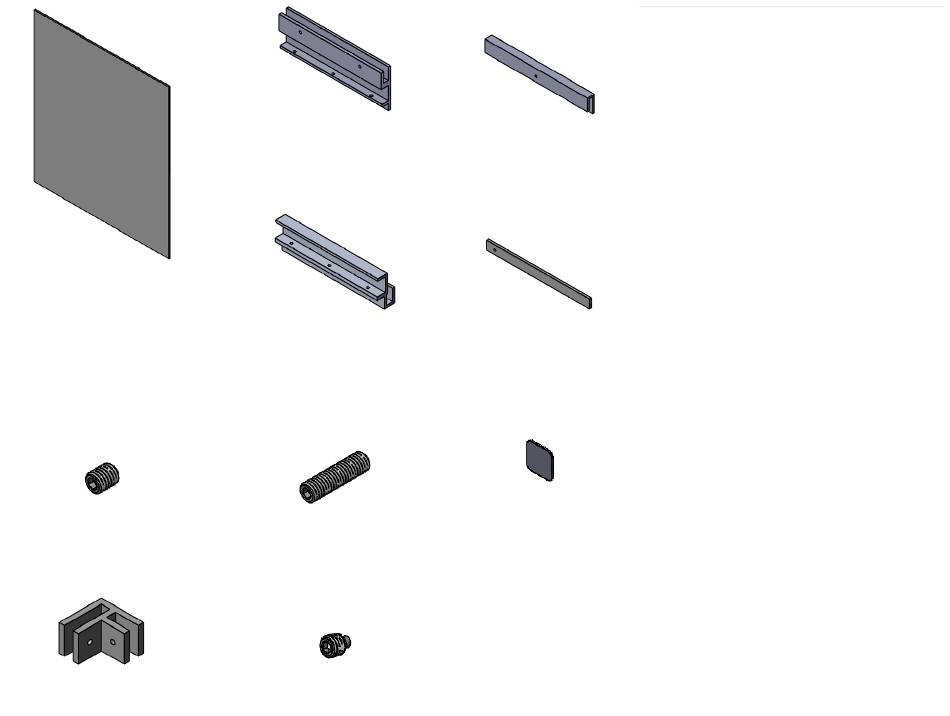

MITGELIEFERTE
BEFESTIGUNGSELEMENTE
Je nach Bestellung werden die beiden Klemmplatten
als Paar zusammen geliefert.
•
ThinLine Top-Klemmplatte*
•
•
•
•
*Abhängig von der Breite der Glasscheibe, Größe und/oder Art
der Klemme, variiert die Menge
ThinLine Seiten-Klemmplatte*
Abb. C
Druckplatte*
10 mm Madenschrauben mit Innensechskant
(Abb. A)
30mm Madenschrauben mit Innensechskant
(Abb. B)
Druckplatte
(Abb. C)
Eckhalterung
(Abb. D)
Madenschraube mit Nylonstift
(Abb. E)
2
