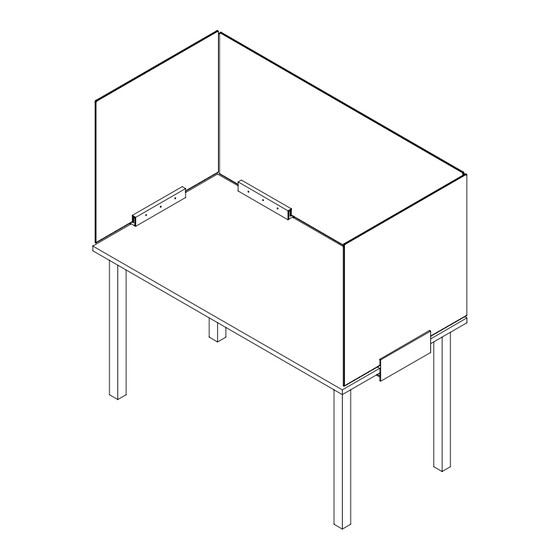

- Seite 1 DIVIDE THINLINE™ TOP-KLEMME UND SEITENKLEMME Montageanleitung BITTE LESEN SIE VOR DER MONTAGE ALLE ANWEISUNGEN...
- Seite 2 MITGELIEFERTE BEFESTIGUNGSELEMENTE Je nach Bestellung werden die beiden Klemmplatten als Paar zusammen geliefert. • 10 mm Madenschrauben mit Innensechskant ThinLine Top-Klemme* ThinLine Top-Klemmplatte* (Abb. • 30mm Madenschrauben mit Innensechskant (Abb. • Druckplatte (Abb. • Eckhalterung (Abb. • Madenschraube mit Nylonstift (Abb. Glasscheibe *Abhängig von der Breite der Glasscheibe, Größe und/oder Art der Klemme, variiert die Menge...
- Seite 3 Hinweis: Bei jeder Glasscheibe sollten die beiden Klemmen an den Enden einen Abb. F Abstand von 76 mm zur Kante haben, soweit nachfolgend nichts anderes beschrieben ist. Alle anderen Klemmen sollten in gleichem Abstand voneinander angebracht werden. 305 MM-Klemme Tischbreite Tischtiefe 2 Klemmen mit 152 mm 1 Klemme mittig 1829 mm <...
- Seite 4 Abb. G* SCHRITT 2 Führen Sie die 10 mm Madenschrauben wie abgebildet in die leeren Löcher der Klemme ein , stecken Sie sie jedoch (Abb. nicht ganz durch. Platzieren Sie die Klemmplatte wie abgebildet in die Schlitze jeder Klemme (Abb. 10 mm Madenschraube Abb.
- Seite 5 Abb. I* SCHRITT 3 Schieben Sie die Druckplatten in den Spalt zwischen Klemme und Tisch (Abb. Schrauben Sie die 30 mm Madenschrauben in die leeren Löcher der Klemme unter dem Tisch ein, um die Druckplatte am Tisch zu befestigen (Abb. Druckplatte Abb.
- Seite 6 Abb. K* SCHRITT 4 Befestigen Sie alle Klemmplattenbaugruppen wie in den vorherigen Schritten beschrieben am Tisch (Abb. Schieben Sie die hintere Glasscheibe in die Taschen der Klemmplattenbaugruppe ein und zentrieren Sie sie über die Breite des Tisches (Abb. Abb. L* *Abbildung der Top-Klemme als Beispiel.
- Seite 7 Abb. M* SCHRITT 5 Sobald die hintere Scheibe am Tisch zentriert ist, ziehen Sie die zuvor installierten Madenschrauben in den hinteren Klemmen mit dem mitgelieferten Innensechskantschlüssel fest (Abb. Schieben Sie die seitlichen Glasscheiben in die Schlitze der Seitenklemmen (Abb. Abb. N* *Abbildung der Top-Klemme als Beispiel.
- Seite 8 Die hintere Kante der Seitenscheibe muss bündig mit der Rückseite der hinteren Scheibe sein (Abb. Sobald die seitliche Glasscheibe wie unten abgebildet einpasst ist, ziehen Sie die zuvor erwähnten 10 mm-Madenschrauben mit den mitgelieferten Innensechskantschlüsseln fest. Abb. P Abb. O (Divide ThinLine in der Draufsicht). 13 mm...
- Seite 9 Abb. Q* SCHRITT 7 Richten Sie die Eckhalterung an der Kante der seitlichen und der hinteren Scheibe aus und schieben Sie sie wie abgebildet entlang der Kanten der Seitenscheibe und der Rückscheibe nach unten . Die Oberseite der Eckhalterung muss sich (Abb.
- Seite 10 SCHRITT 8 Ihr Divide ThinLine ist nun montiert und einsatzbereit! Divide ThinLine mit Top-Klemme Divide ThinLine mit Seitenklemme clarus.com | US: +1.888.813.7414 | EU: +44(0)2039 662110 © 2020 Clarus. Alle Rechte vorbehalten.
