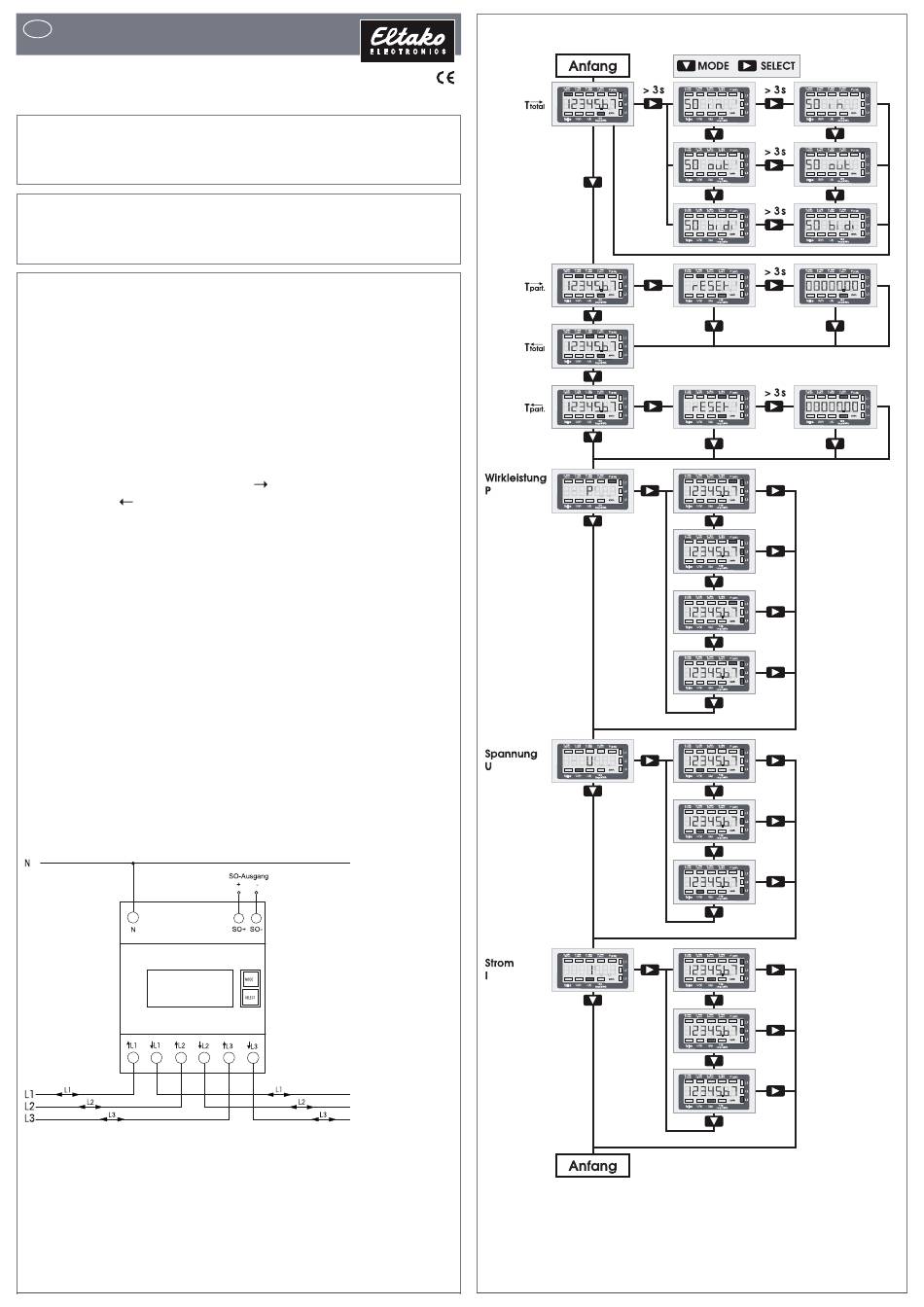

Eltako electronics DSZ12DZ-3x65A Bedienungsanleitung

D
28 365 912 - 2
Zweiweg-Drehstromzähler DSZ12DZ-3x65 A mit Display,
MID geeicht
Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder Gefahr eines elektrischen
Schlages!
Temperatur an der Einbaustelle: -25°C bis +55°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
Nur geeichte Zähler sind nach §25 des deutschen Eichgesetzes zur Strom -
abrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach §19.
Maximalstrom 3x65A, Stand-by-Verlust nur 0,4 Watt je Pfad.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
4 Teilungs einheiten = 70 mm breit, 58 mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Der direkt messende Zweiweg-Drehstromzähler misst die Wirkenergie anhand
der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigen -
verbrauch von nur maximal 0,4 Watt Wirkleistung je Pfad wird nicht gemessen
und nicht angezeigt.
Die Wirkenergie wird abhängig vom Vorzeichen addiert.
Energiebezug wird mit einem Rechtspfeil
einem Linkspfeil jeweils über dem aktiven Balken im Display angezeigt.
Es müssen 3 Außenleiter mit Strömen bis zu 65 A angeschlossen werden.
Der Anlaufstrom ist 4O mA.
Der N-Anschluss muss vorhanden sein.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal
innerhalb von zwei Wochen abgelesen werden.
Der Leistungsbezug wird mit einem 100 mal je kWh blinkenden Balken im
Display angezeigt.
Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit
welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst
schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-
Wirkenergie je Bezug und Lieferung, die Wirkenergie der rücksetzbaren
Speicher je Bezug und Lieferung sowie die Momentanwerte Leistung,
Spannung und Strom je Außenleiter angezeigt werden.
Fehlermeldung (false)
Bei fehlendem Außenleiter erscheint der Balken 'false' und der entsprechende
Außenleiter wird ebenfalls im Display angezeigt.
Anschlussbeispiel:
4-Leiter-Anschluss 3x230/400 V
Funktionsweise:
Die Energie wird abhängig vom Vorzeichen addiert. Positive Leistung im Zähler
bedeutet Energiebezug, eine negative Leistung bedeutet Energielieferung.
Der S0-Ausgang kann im Menü so umgestellt werden, dass entweder der
Energiebezug (S0 in), die Energieabgabe (S0 out) oder der Saldo daraus
(S0 bidi) übermittelt wird.
und Energielieferung wird mit
Displayführung DSZ12DZ
EG-KONFORMITÄTSERKLÄRUNG
Dokument-Nr. FQKZ111
Produktbezeichnung Zweiweg-Drehstromzähler mit Display,
MID-Zulassung und geeicht
Typenbezeichnung DSZ12DZ-3x65A
EG Baumuster CH MI003 08009
