Eltako electronics FGW14W-IP Bedienungsanleitung

D
30 014 041 - 1, 30 014 051 - 1
RS485-BUS-Stromzähler-MQTT-Gateway über IP
FGW14W-IP / FGW14WL-IP
Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden, andernfalls
besteht Brandgefahr oder Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle: -20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
FGW14W-IP / FGW14WL-IP Gateway mit IP-Schnittstelle für Baureihe 14 Stromzähler:
FGW14W-IP: IP Schnittstelle über WLAN.
FGW14WL-IP: IP Schnittstelle wahlweise über WLAN oder LAN.
Das Gateway unterstützt bis zu 64 Zähler am RS485-Bus.
Aktuelle Werte der Stromzähler am RS485-Bus werden per MQTT oder REST API zur Verfügung
gestellt. Für mehr Details zu MQTT siehe: www.mqtt.org
Es werden Leistungsdaten nach EEP A5-12-01, A5-12-02 und A5-12-03 unterstützt.
Das Datenformat ist in der REST API Dokumentation beschrieben.
Die REST-API steht über die Online-Produktseite des Gerätes zur Verfügung.
Das MQTT Format entspricht dem der REST API.
Stand-by-Verlust nur 0,8 Watt.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit, 58 mm tief.
Für den Betrieb muss das Gateway in ein WLAN oder LAN (nur FGW14WL-IP) eingebunden
werden.
Die WLAN-Verbindung nutzt das 2.4 GHz Frequenzband.
Die LAN-Anbindung erfolgt per RJ45-Stecker mit 10/100Base-T.
Anschluss an den Eltako-RS485-Bus.
Querverdrahtung Bus und Stromversorgung mit Steckbrücke. RSA- und RSB-Klemmen zum
Anschluss von Drehstromzählern.
Betrieb in Verbindung mit FAM14 oder FTS14KS.
Konfigurationen und Updates erfolgen über ein Webinterface.
Bedienelemente
Das Gateway hat einen Drehschalter mit den Positionen 1, 2, ..., 10 und integrierter LED (grün/rot).
Im Auslieferungszustand blinkt die LED grün mit ca. 1 Hz, wobei der Drehschalter nicht in
der Position 1 oder 10 sein darf.
Ist die MQTT-Konfiguration durchgeführt und die Verbindung zu einem MQTT Broker her-
gestellt, erlischt die LED.
Werksreset
Wird der Drehschalter in die Position 1 oder 10 gestellt, leuchtet die LED dauerhaft grün.
Wird der Drehschalter innerhalb von 10 Sek. 5-Mal in die Pos. 1 hin- und wieder davon weg-
gedreht, wird ein Werksreset durchgeführt und der Auslieferungszustand wiederhergesellt.
Fehleranzeige
Ist ein Zugangspasswort vergeben, aber eine Datenübertragung zum MQTT Broker nicht möglich
(z.B. MQTT nicht konfiguriert oder Datenverbindung unterbrochen), leuchtet die LED dauerhaft
rot. Bei der nächsten erfolgreichen Datenübertragung erlischt die LED.
Blinkt die LED rot, ca. 5 mal pro Sekunde, liegt ein HW-Fehler vor, und das Gerät muss ersetzt
werden.
Gerätekonfiguration per Web Browser
IP Verbindung im Auslieferungszustand
Per WLAN: Im Auslieferungszustand wird ein WLAN Access Point bereitgestellt. Die Verbin-
dung mit dem Access Point kann über den unten stehenden QR-Code oder manuell hergestellt
werden:
SSID: Eltako-FGW14-IP
Passwort: fgw14-ip
Die IP-Adresse des Geräts ist 192.168.4.1 (WLAN) bzw. 192.168.5.1 (LAN)
Per LAN (nur FGW14WL-IP): Im Auslieferungszustand hat der LAN Port die IP Adresse 192.168.5.1
Das Gerät kann jetzt per Web Browser konfiguriert werden.
Dazu http://192.168.5.1 (LAN) oder http://192.168.4.1 (WLAN) in der Adresszeile eingeben.

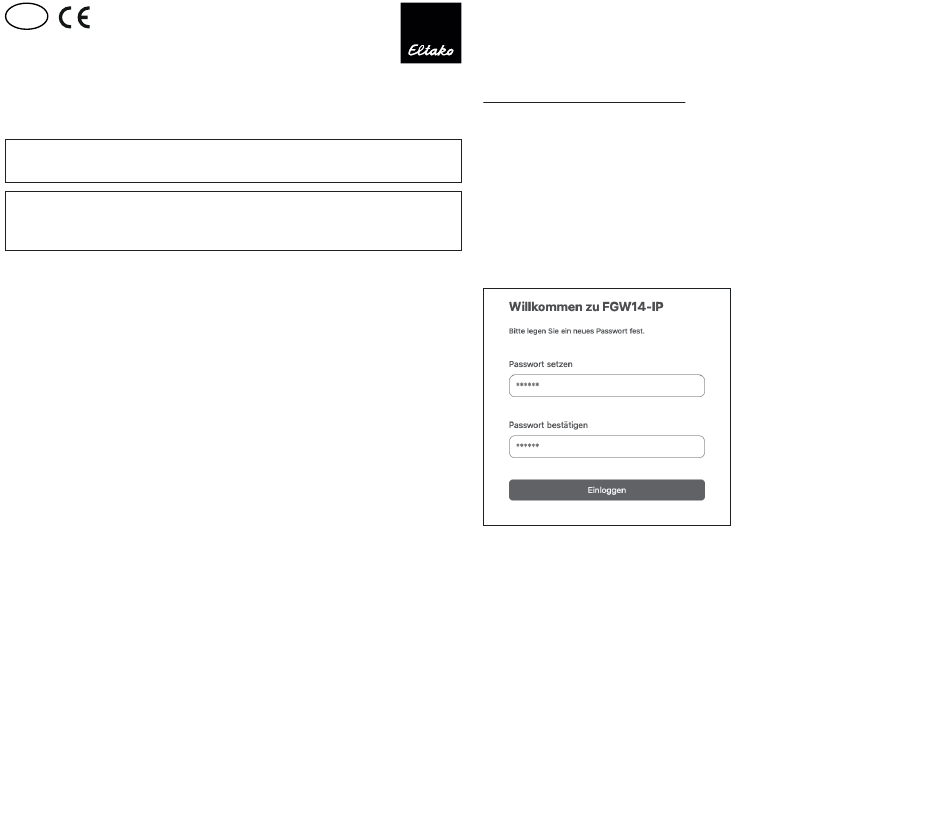

Im Auslieferungszustand muss zunächst ein Zugangspasswort vergeben werden.
Anschließend ist mit dem vergebenen Passwort das Einloggen für die Konfiguration möglich.
Erfolgt für 10 Minuten kein Zugriff auf eine Webseite, wird der Anwender automatisch ausge-
loggt.
Nach dem Einloggen kann über die Menüpunkte die weitere Konfiguration durchgeführt werden:
• System
• Netzwerk
• MQTT
• Geräte
