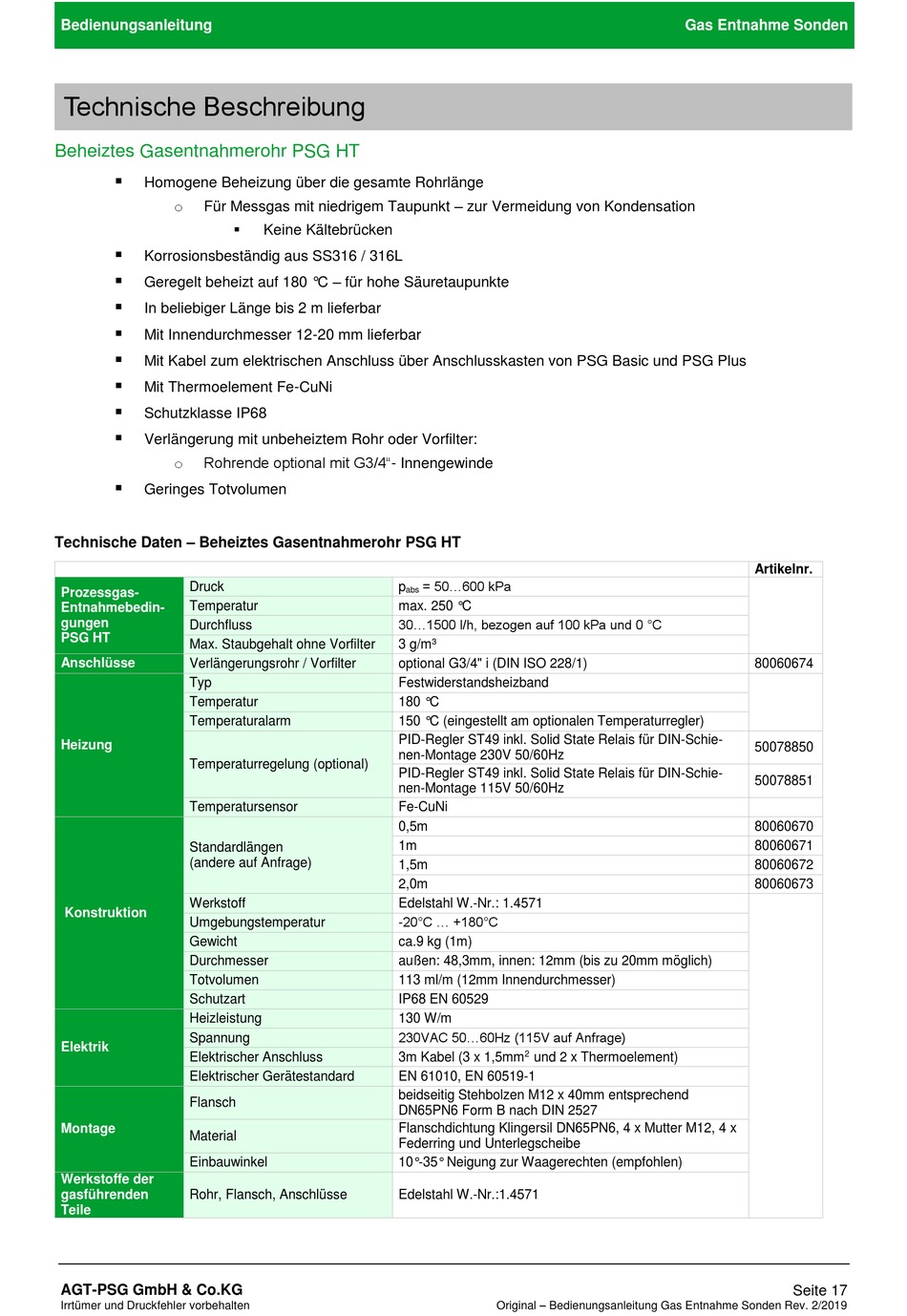

Bedienungsanleitung
Technische Beschreibung
Beheiztes Gasentnahmerohr PSG HT
Homogene Beheizung über die gesamte Rohrlänge
Für Messgas mit niedrigem Taupunkt – zur Vermeidung von Kondensation
o
Korrosionsbeständig aus SS316 / 316L
Geregelt beheizt auf 180 °C – für hohe Säuretaupunkte
In beliebiger Länge bis 2 m lieferbar
Mit Innendurchmesser 12-20 mm lieferbar
Mit Kabel zum elektrischen Anschluss über Anschlusskasten von PSG Basic und PSG Plus
Mit Thermoelement Fe-CuNi
Schutzklasse IP68
Verlängerung mit unbeheiztem Rohr oder Vorfilter:
Rohrende optional mit G3/4"- Innengewinde
o
Geringes Totvolumen
Technische Daten – Beheiztes Gasentnahmerohr PSG HT
Druck
Prozessgas-
Temperatur
Entnahmebedin-
gungen
Durchfluss
PSG HT
Max. Staubgehalt ohne Vorfilter
Anschlüsse
Verlängerungsrohr / Vorfilter
Typ
Temperatur
Temperaturalarm
Heizung
Temperaturregelung (optional)
Temperatursensor
Standardlängen
(andere auf Anfrage)
Werkstoff
Konstruktion
Umgebungstemperatur
Gewicht
Durchmesser
Totvolumen
Schutzart
Heizleistung
Spannung
Elektrik
Elektrischer Anschluss
Elektrischer Gerätestandard
Flansch
Montage
Material
Einbauwinkel
Werkstoffe der
gasführenden
Rohr, Flansch, Anschlüsse
Teile
AGT-PSG GmbH & Co.KG
Irrtümer und Druckfehler vorbehalten
Keine Kältebrücken
p
max. 250 °C
30...1500 l/h, bezogen auf 100 kPa und 0 °C
3 g/m³
optional G3/4" i (DIN ISO 228/1)
Festwiderstandsheizband
180 °C
150 °C (eingestellt am optionalen Temperaturregler)
PID-Regler ST49 inkl. Solid State Relais für DIN-Schie-
nen-Montage 230V 50/60Hz
PID-Regler ST49 inkl. Solid State Relais für DIN-Schie-
nen-Montage 115V 50/60Hz
Fe-CuNi
0,5m
1m
1,5m
2,0m
Edelstahl W.-Nr.: 1.4571
-20°C ... +180°C
ca.9 kg (1m)
außen: 48,3mm, innen: 12mm (bis zu 20mm möglich)
113 ml/m (12mm Innendurchmesser)
IP68 EN 60529
130 W/m
230VAC 50...60Hz (115V auf Anfrage)
3m Kabel (3 x 1,5mm
EN 61010, EN 60519-1
beidseitig Stehbolzen M12 x 40mm entsprechend
DN65PN6 Form B nach DIN 2527
Flanschdichtung Klingersil DN65PN6, 4 x Mutter M12, 4 x
Federring und Unterlegscheibe
10°-35° Neigung zur Waagerechten (empfohlen)
Edelstahl W.-Nr.:1.4571
= 50...600 kPa
abs
2
und 2 x Thermoelement)
Original – Bedienungsanleitung Gas Entnahme Sonden Rev. 2/2019
Gas Entnahme Sonden
Artikelnr.
80060674
50078850
50078851
80060670
80060671
80060672
80060673
Seite 17
