Remplacement
des disques dia-
mants de tron-
çonnage
Démontage
Montage
FRANÇAIS

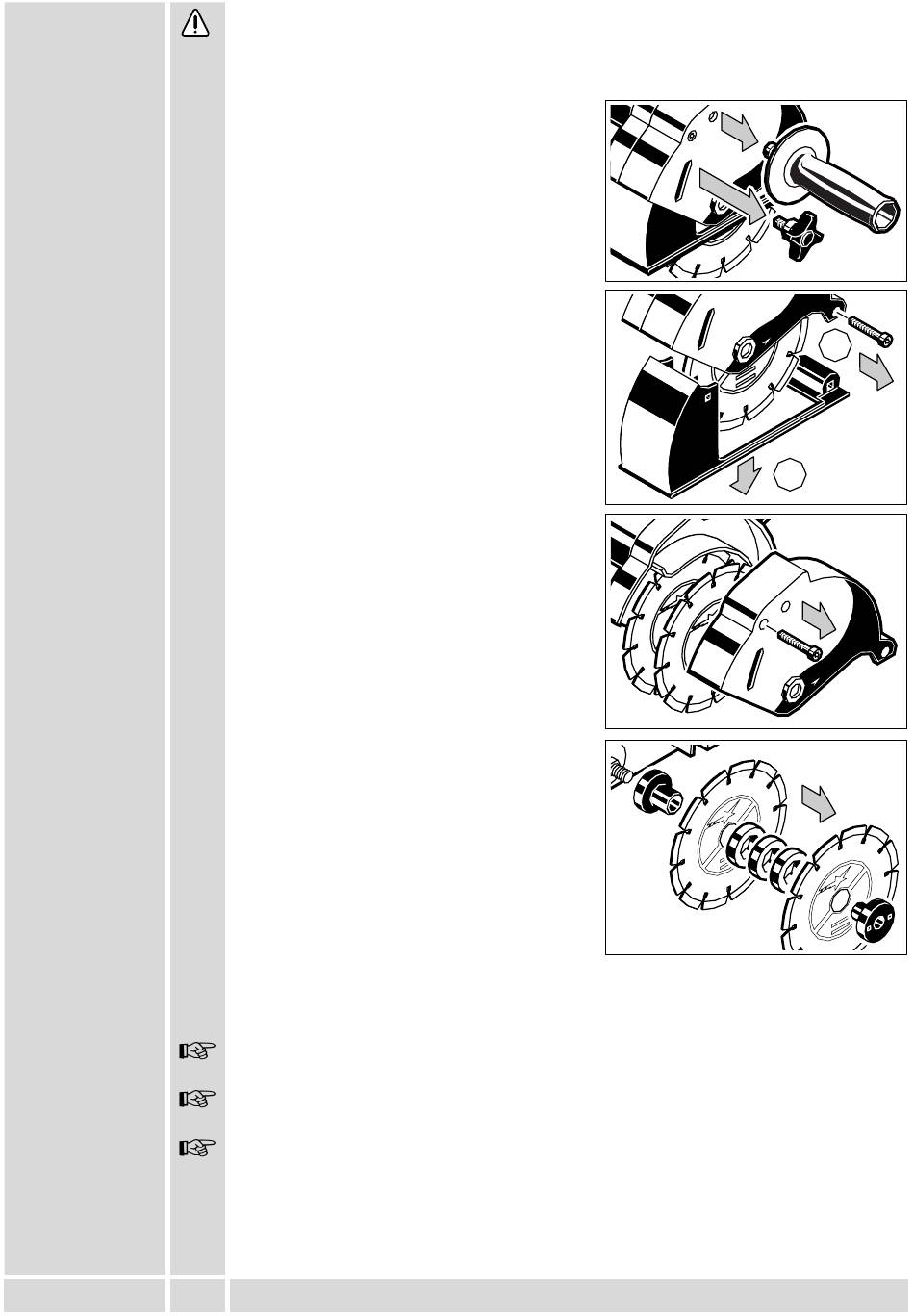

Avant tous travaux sur la machine, la débrancher.
1. Dévisser la poignée supplémentaire et le
bouton-étoile.
2. Dévisser la vis et extraire (vers le bas) la
plaque d'appui.
3. Dévisser la vis et prélever le capot protec-
teur.
4. Bloquer l'arbre-moteur en appuyant sur l'ar-
rêtoir. Dévisser l'écrou-flasque à l'aide de la
clé à ergots et l'enlever.
5. Extraire les disques diamants de tronçon-
nage et les rondelles d'écartement du flas-
que de serrage.
1. Mettre en place de nouveaux disques diamants de tronçonnage, ensemble avec les
rondelles d'écartement et bloquer l'écrou-flasque au moyen de la clé à ergots (main-
tenir en appuyant l'arrêtoir).
C'est le nombre de rondelles d'écartement placées entre les disques diamants de
tronçonnage qui détermine la largeur de coupe.
La flèche placée sur le disque diamant de tronçonnage doit coïncider avec celle qui
se trouve sur le capot protecteur (sens de rotation).
Toujours utiliser des disques diamants de tronçonnage adaptés au type de mur à
travailler.
2. Mettre en place le capot protecteur et la plaque d'appui et procéder à la fixation de
la profondeur de coupe au moyen du bouton-étoile.
21
1
2
MFE 1305
