Novotechnik RSC-2800 Gebrauchsanleitung Seite 3

RSC-2800 Gebrauchsanleitung
RSC-2800 User Manual

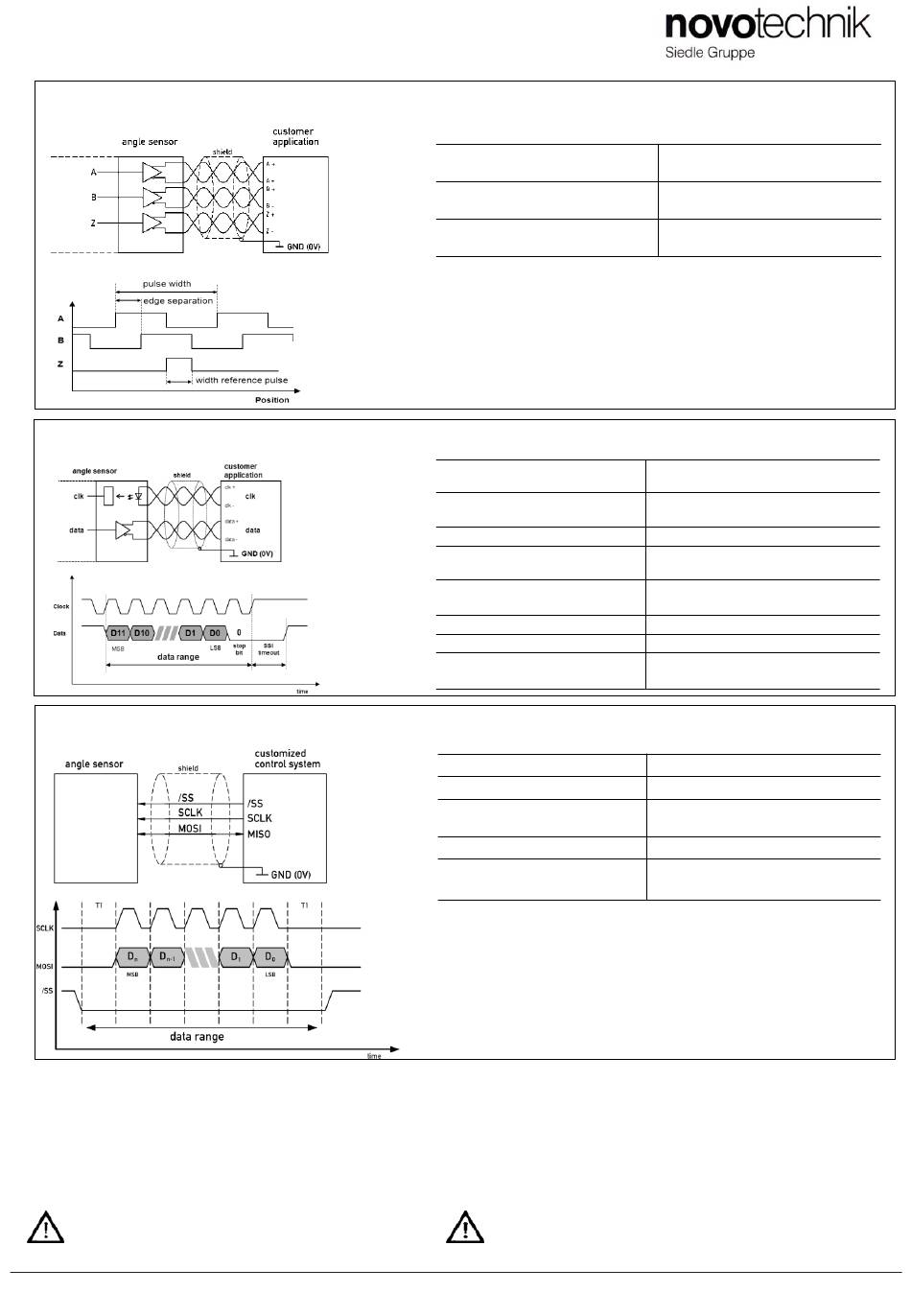

5.1
Anschlüsse und Signalformen inkrementelle Schnittstelle
Connection and signal diagrams incremental interface
5.2
Anschlüsse und Signalformen SSI Schnittstelle
Connection and signal diagrams SSI interface
5.3
Anschlüsse und Signalformen SPI Schnittstelle
Connection and signal diagrams SPI interface
6. Montagehinweise
•
Bei der Montage der Befestigungsschrauben M4 mit
Unterlegscheiben ist das maximale Drehmoment (max. 180
Ncm) zu beachten.
•
Der Kabelschirm ist an Masse anzuschließen.
•
Der Mindest-Biegeradius des Kabels beträgt 70 mm.
•
Ein dauernder Zug auf das Anschlusskabel in jeglicher
Richtung ist zu vermeiden.
Wenn das Kabel im Gebrauch bewegt wird, muss das
Kabel durch geeignete Maßnahmen (Schelle o.ä.) nach
dem Austritt fixiert werden.
ООО "РусАвтоматизация"
5.1.1
Datenausgänge
data outputs
Ohmsche Last an Ausgängen + und -
Ohmic load at outputs + and -
Stromaufnahme
current consumption
5.2.1
Datenausgänge
data outputs
Ohmsche Last an Ausgängen + und -
Ohmic load at outputs + and -
Max.Taktrate / Clock rate
Protokoll
Protocol
Stromaufnahme
current consumption
Codierung Daten / data encoding
SSI Timeout (Monoflop-Time)
Takteingang
clock input
5.3.1
Max.Taktrate / Clock rate
Protokoll / Protocol
Stromaufnahme
current consumption
Codierung Daten / data encoding
Strombelastung Ausgangstreiber
current load output driver
6. Installation Instructions
•
•
•
•
454010 Россия, Челябинск, Гагарина 5,
тел./факс +7(351)211 64 57 ,
Daten inkrementelle Schnittstelle
Data incremental interface
Daten SSI Schnittstelle
Data SSI interface
RS422 kompatibel, differentiell
RS 422 compatible, differential
≥ 120 Ω
1 MHz
SSI 13 bit (12 bit Daten + 1 Stopp bit)
SSI 13 bit (12 bit data + 1 stop bit)
5 V: typ. 27 mA (ohne Last / w/o load)
24 V: typ. 10 mA (ohne Last / w/o load)
Gray Code
16 µs
über Optokoppler galvanisch getrennt
electrically isolated via optocouplers
Daten SPI Schnittstelle
Data SPI interface
400 kHz
SPI 14 bit
typ. 15 mA (ohne Last/without load)
Binär Code / binary code
max. 30 mA, typ. 8 mA
Respect maximum tightening torque (max. 180 Ncm)
when fastening down the M4 screws and washers.
Connect the shield to GND.
Minimum bending radius of the cable is 70 mm.
Avoid steady tension on the cable in any direction.
If the cable is moving in the application, appropriate
action is to be taken to fix the cable after the outlet of the
sensor (use of fixation clamp or similar).
тел. 8 800 775 09 57
info@rusautomation.ru, www.rusautomation.ru,
Push-Pull RS422 kompatibel, differentiell
Push-Pull RS422 compatible, differential
≥ 120 Ω
5 V: typ. 20 mA (ohne Last / w/o load)
24 V: typ. 10 mA (ohne Last / w/o load)
