esera automation 1-Wire Controller 2 Bedienungsanleitung Seite 4

8

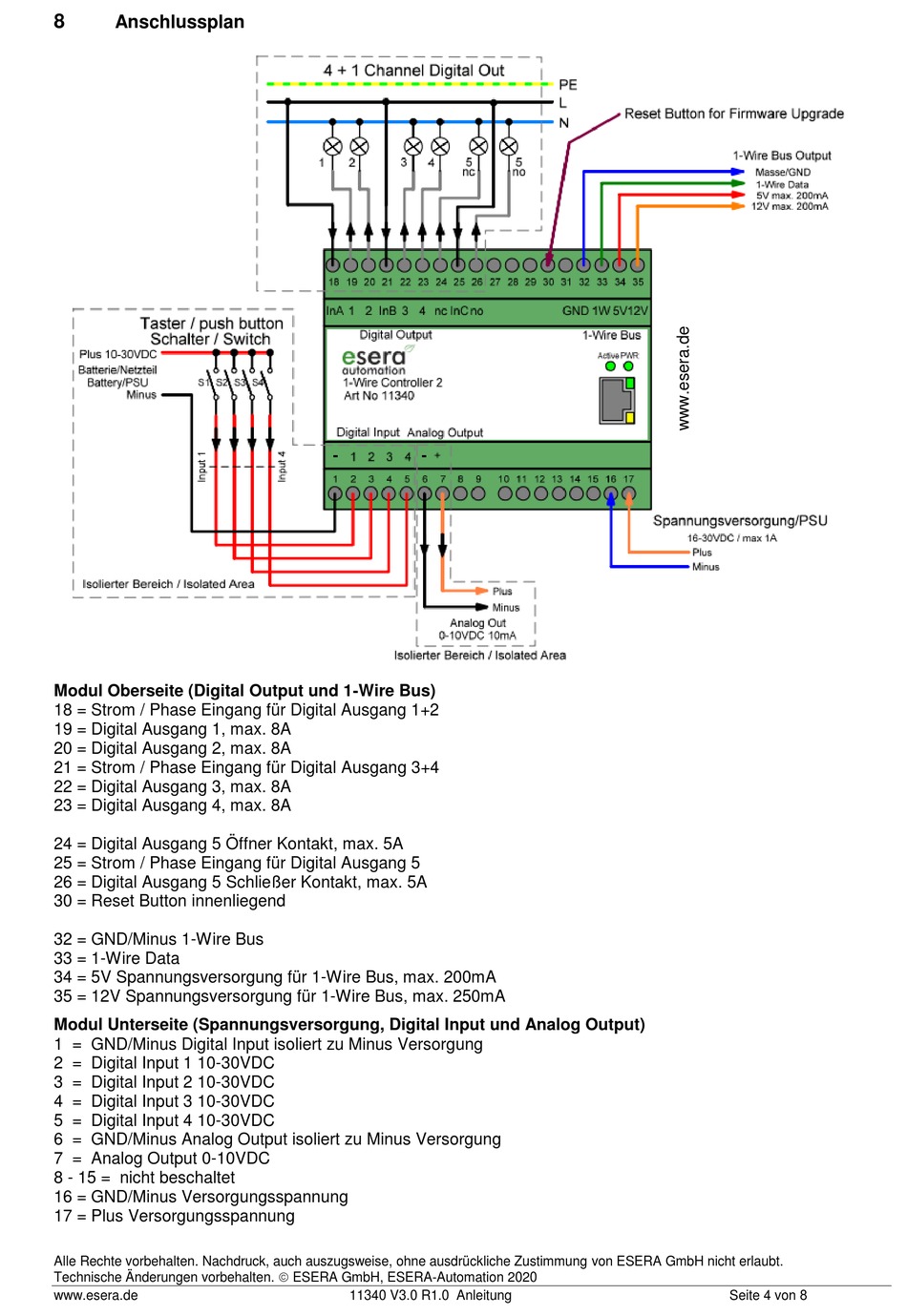

Anschlussplan
Modul Oberseite (Digital Output und 1-Wire Bus)
18 = Strom / Phase Eingang für Digital Ausgang 1+2
19 = Digital Ausgang 1, max. 8A
20 = Digital Ausgang 2, max. 8A
21 = Strom / Phase Eingang für Digital Ausgang 3+4
22 = Digital Ausgang 3, max. 8A
23 = Digital Ausgang 4, max. 8A
24 = Digital Ausgang 5 Öffner Kontakt, max. 5A
25 = Strom / Phase Eingang für Digital Ausgang 5
26 = Digital Ausgang 5 Schließer Kontakt, max. 5A
30 = Reset Button innenliegend
32 = GND/Minus 1-Wire Bus
33 = 1-Wire Data
34 = 5V Spannungsversorgung für 1-Wire Bus, max. 200mA
35 = 12V Spannungsversorgung für 1-Wire Bus, max. 250mA
Modul Unterseite (Spannungsversorgung, Digital Input und Analog Output)
1 = GND/Minus Digital Input isoliert zu Minus Versorgung
2 = Digital Input 1 10-30VDC
3 = Digital Input 2 10-30VDC
4 = Digital Input 3 10-30VDC
5 = Digital Input 4 10-30VDC
6 = GND/Minus Analog Output isoliert zu Minus Versorgung
7 = Analog Output 0-10VDC
8 - 15 = nicht beschaltet
16 = GND/Minus Versorgungsspannung
17 = Plus Versorgungsspannung
