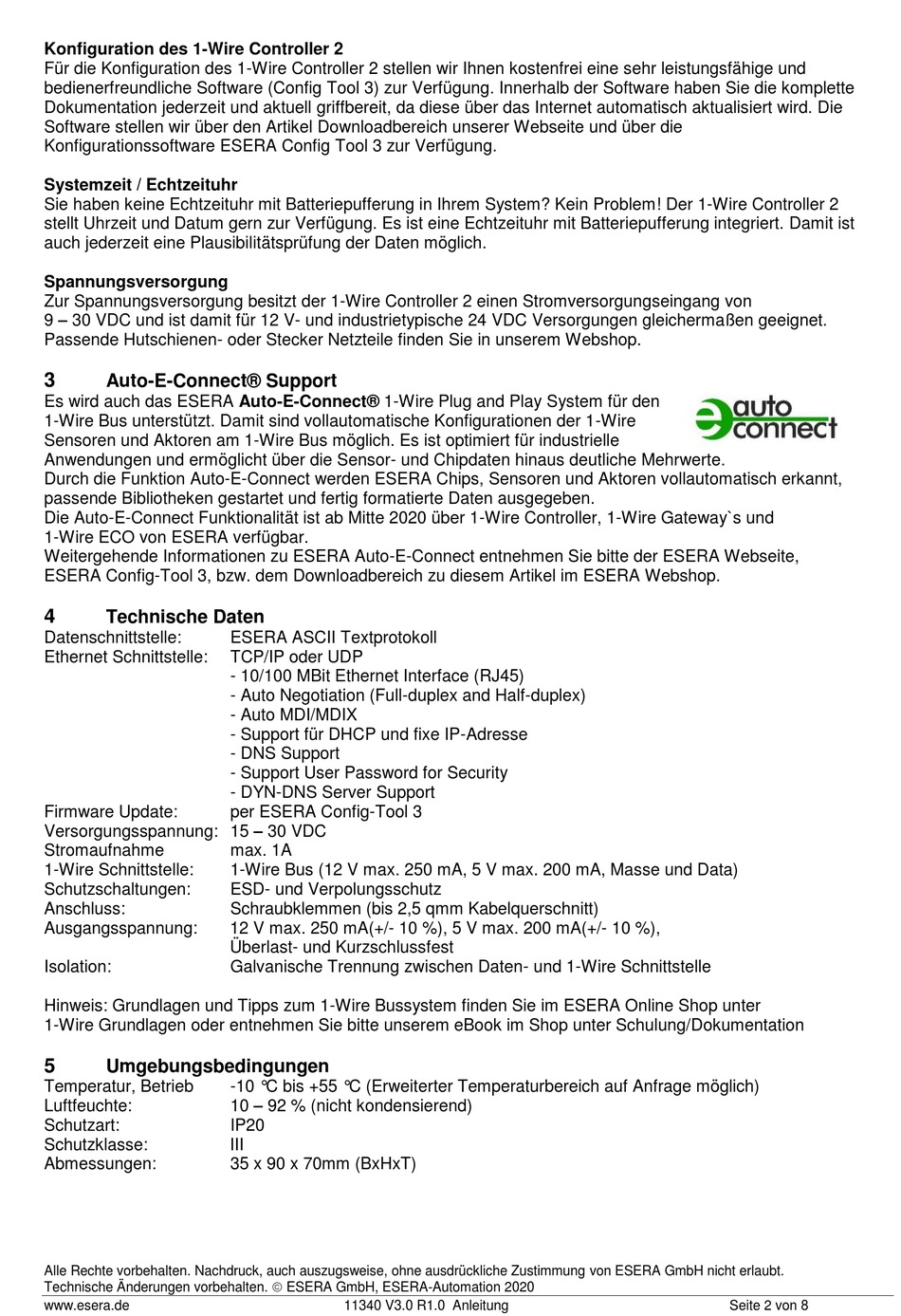

esera automation 1-Wire Controller 2 Bedienungsanleitung Seite 2

Konfiguration des 1-Wire Controller 2
Für die Konfiguration des 1-Wire Controller 2 stellen wir Ihnen kostenfrei eine sehr leistungsfähige und
bedienerfreundliche Software (Config Tool 3) zur Verfügung. Innerhalb der Software haben Sie die komplette
Dokumentation jederzeit und aktuell griffbereit, da diese über das Internet automatisch aktualisiert wird. Die
Software stellen wir über den Artikel Downloadbereich unserer Webseite und über die
Konfigurationssoftware ESERA Config Tool 3 zur Verfügung.
Systemzeit / Echtzeituhr
Sie haben keine Echtzeituhr mit Batteriepufferung in Ihrem System? Kein Problem! Der 1-Wire Controller 2
stellt Uhrzeit und Datum gern zur Verfügung. Es ist eine Echtzeituhr mit Batteriepufferung integriert. Damit ist
auch jederzeit eine Plausibilitätsprüfung der Daten möglich.
Spannungsversorgung
Zur Spannungsversorgung besitzt der 1-Wire Controller 2 einen Stromversorgungseingang von
9 – 30 VDC und ist damit für 12 V- und industrietypische 24 VDC Versorgungen gleichermaßen geeignet.
Passende Hutschienen- oder Stecker Netzteile finden Sie in unserem Webshop.
3
Auto-E-Connect® Support
Es wird auch das ESERA Auto-E-Connect® 1-Wire Plug and Play System für den
1-Wire Bus unterstützt. Damit sind vollautomatische Konfigurationen der 1-Wire
Sensoren und Aktoren am 1-Wire Bus möglich. Es ist optimiert für industrielle
Anwendungen und ermöglicht über die Sensor- und Chipdaten hinaus deutliche Mehrwerte.
Durch die Funktion Auto-E-Connect werden ESERA Chips, Sensoren und Aktoren vollautomatisch erkannt,
passende Bibliotheken gestartet und fertig formatierte Daten ausgegeben.
Die Auto-E-Connect Funktionalität ist ab Mitte 2020 über 1-Wire Controller, 1-Wire Gateway`s und
1-Wire ECO von ESERA verfügbar.
Weitergehende Informationen zu ESERA Auto-E-Connect entnehmen Sie bitte der ESERA Webseite,
ESERA Config-Tool 3, bzw. dem Downloadbereich zu diesem Artikel im ESERA Webshop.
4
Technische Daten
Datenschnittstelle:
Ethernet Schnittstelle:
Firmware Update:
Versorgungsspannung: 15 – 30 VDC
Stromaufnahme
1-Wire Schnittstelle:
Schutzschaltungen:
Anschluss:
Ausgangsspannung:
Isolation:
Hinweis: Grundlagen und Tipps zum 1-Wire Bussystem finden Sie im ESERA Online Shop unter
1-Wire Grundlagen oder entnehmen Sie bitte unserem eBook im Shop unter Schulung/Dokumentation
5
Umgebungsbedingungen
Temperatur, Betrieb
Luftfeuchte:
Schutzart:
Schutzklasse:
Abmessungen:
Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, ohne ausdrückliche Zustimmung von ESERA GmbH nicht erlaubt.
Technische Änderungen vorbehalten.  ESERA GmbH, ESERA-Automation 2020
www.esera.de
ESERA ASCII Textprotokoll
TCP/IP oder UDP
- 10/100 MBit Ethernet Interface (RJ45)
- Auto Negotiation (Full-duplex and Half-duplex)
- Auto MDI/MDIX
- Support für DHCP und fixe IP-Adresse
- DNS Support
- Support User Password for Security
- DYN-DNS Server Support
per ESERA Config-Tool 3
max. 1A
1-Wire Bus (12 V max. 250 mA, 5 V max. 200 mA, Masse und Data)
ESD- und Verpolungsschutz
Schraubklemmen (bis 2,5 qmm Kabelquerschnitt)
12 V max. 250 mA(+/- 10 %), 5 V max. 200 mA(+/- 10 %),
Überlast- und Kurzschlussfest
Galvanische Trennung zwischen Daten- und 1-Wire Schnittstelle
-10 °C bis +55 °C (Erweiterter Temperaturbereich auf Anfrage möglich)
10 – 92 % (nicht kondensierend)
IP20
III
35 x 90 x 70mm (BxHxT)
11340 V3.0 R1.0 Anleitung Seite 2 von 8
