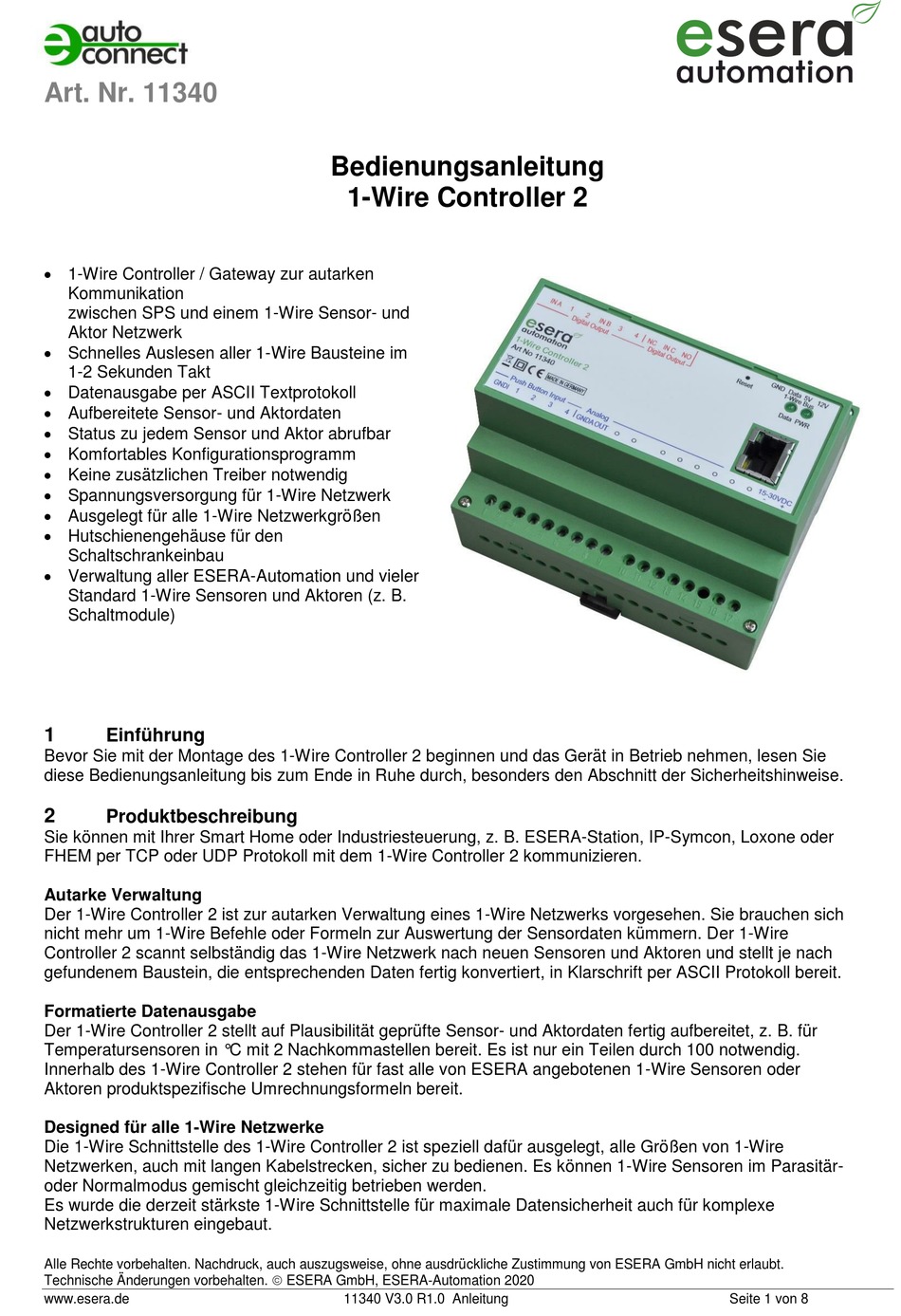

esera automation 1-Wire Controller 2 Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Inhaltsverzeichnis

Art. Nr. 11340
 1-Wire Controller / Gateway zur autarken
Kommunikation
zwischen SPS und einem 1-Wire Sensor- und
Aktor Netzwerk
 Schnelles Auslesen aller 1-Wire Bausteine im
1-2 Sekunden Takt
 Datenausgabe per ASCII Textprotokoll
 Aufbereitete Sensor- und Aktordaten
 Status zu jedem Sensor und Aktor abrufbar
 Komfortables Konfigurationsprogramm
 Keine zusätzlichen Treiber notwendig
 Spannungsversorgung für 1-Wire Netzwerk
 Ausgelegt für alle 1-Wire Netzwerkgrößen
 Hutschienengehäuse für den
Schaltschrankeinbau
 Verwaltung aller ESERA-Automation und vieler
Standard 1-Wire Sensoren und Aktoren (z. B.
Schaltmodule)
1
Einführung
Bevor Sie mit der Montage des 1-Wire Controller 2 beginnen und das Gerät in Betrieb nehmen, lesen Sie
diese Bedienungsanleitung bis zum Ende in Ruhe durch, besonders den Abschnitt der Sicherheitshinweise.
2
Produktbeschreibung
Sie können mit Ihrer Smart Home oder Industriesteuerung, z. B. ESERA-Station, IP-Symcon, Loxone oder
FHEM per TCP oder UDP Protokoll mit dem 1-Wire Controller 2 kommunizieren.
Autarke Verwaltung
Der 1-Wire Controller 2 ist zur autarken Verwaltung eines 1-Wire Netzwerks vorgesehen. Sie brauchen sich
nicht mehr um 1-Wire Befehle oder Formeln zur Auswertung der Sensordaten kümmern. Der 1-Wire
Controller 2 scannt selbständig das 1-Wire Netzwerk nach neuen Sensoren und Aktoren und stellt je nach
gefundenem Baustein, die entsprechenden Daten fertig konvertiert, in Klarschrift per ASCII Protokoll bereit.
Formatierte Datenausgabe
Der 1-Wire Controller 2 stellt auf Plausibilität geprüfte Sensor- und Aktordaten fertig aufbereitet, z. B. für
Temperatursensoren in °C mit 2 Nachkommastellen bereit. Es ist nur ein Teilen durch 100 notwendig.
Innerhalb des 1-Wire Controller 2 stehen für fast alle von ESERA angebotenen 1-Wire Sensoren oder
Aktoren produktspezifische Umrechnungsformeln bereit.
Designed für alle 1-Wire Netzwerke
Die 1-Wire Schnittstelle des 1-Wire Controller 2 ist speziell dafür ausgelegt, alle Größen von 1-Wire
Netzwerken, auch mit langen Kabelstrecken, sicher zu bedienen. Es können 1-Wire Sensoren im Parasitär-
oder Normalmodus gemischt gleichzeitig betrieben werden.
Es wurde die derzeit stärkste 1-Wire Schnittstelle für maximale Datensicherheit auch für komplexe
Netzwerkstrukturen eingebaut.
Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, ohne ausdrückliche Zustimmung von ESERA GmbH nicht erlaubt.
Technische Änderungen vorbehalten.  ESERA GmbH, ESERA-Automation 2020
www.esera.de
Bedienungsanleitung
1-Wire Controller 2
11340 V3.0 R1.0 Anleitung
Seite 1 von 8
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für esera automation 1-Wire Controller 2

  • Seite 1 Standard 1-Wire Sensoren und Aktoren (z. B. Schaltmodule) Einführung Bevor Sie mit der Montage des 1-Wire Controller 2 beginnen und das Gerät in Betrieb nehmen, lesen Sie diese Bedienungsanleitung bis zum Ende in Ruhe durch, besonders den Abschnitt der Sicherheitshinweise. Produktbeschreibung Sie können mit Ihrer Smart Home oder Industriesteuerung, z.
  • Seite 2 Konfiguration des 1-Wire Controller 2 Für die Konfiguration des 1-Wire Controller 2 stellen wir Ihnen kostenfrei eine sehr leistungsfähige und bedienerfreundliche Software (Config Tool 3) zur Verfügung. Innerhalb der Software haben Sie die komplette Dokumentation jederzeit und aktuell griffbereit, da diese über das Internet automatisch aktualisiert wird. Die Software stellen wir über den Artikel Downloadbereich unserer Webseite und über die...

  • Seite 3: Anzeige Led

    Art. Nr. 11340 Konformität EN 50090-2-2 EN 61000-4-2 ESD EN 61000-4-3 HF EN 61000-4-4 Burst EN 61000-4-5 Surge EN 61000-6-1 Störfestigkeit EN 61000-6-3 Störstrahlungen RoHS Anzeige LED Das Modul verfügt über verschiedene Anzeige LED´s. Nachfolgend die Funktion der Anzeigen Anzeige Bezeichnung Funktion LED Grün...
  • Seite 4 Anschlussplan Modul Oberseite (Digital Output und 1-Wire Bus) 18 = Strom / Phase Eingang für Digital Ausgang 1+2 19 = Digital Ausgang 1, max. 8A 20 = Digital Ausgang 2, max. 8A 21 = Strom / Phase Eingang für Digital Ausgang 3+4 22 = Digital Ausgang 3, max.
  • Seite 5 Art. Nr. 11340 Anschlussbeispiel 1-Wire Controller, Sensoren und Aktoren und Terminierung www.esera.de Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, ohne ausdrückliche Zustimmung von ESERA GmbH nicht erlaubt. Technische Änderungen vorbehalten.  ESERA GmbH, ESERA-Automation 2020 www.esera.de 11340 V3.0 R1.0 Anleitung Seite 5 von 8...

  • Seite 6: Konfiguration Und Kommunikation Mit 1-Wire Controller

    Der 1-Wire Controller 2 verfügt über umfangreiche Konfigurations- und Formatierungsmöglichkeiten, die mit dem ESERA Config-Tool 3 ausgelesen und bedient werden. Nachdem die Kommunikation zwischen 1-Wire Controller 2 und Config Tool 3 über das offene ESERA ASCII Textprotokoll stattfindet, können Sie jederzeit auch mit jedem Terminalprogramm (z.
  • Seite 7 Art. Nr. 11340 15.1 Wiederherstellungsfunktion Firmware-Update Sollte das Update fehlerhaft sein, z. B. durch einen Stromausfall während des Updates, können Sie die Wiederherstellungsfunktion nutzen. Hierzu halten Sie den Reset Button gedrückt (dieser befindet sich unter dem Loch 30 auf der Moduloberseite), starten das Update im Config-Tool 3 und lassen den Reset Knopf nach ca.

  • Seite 8: Gewährleistung

     Wenn aus einer vorliegenden Beschreibung für den nichtgewerblichen Endverbraucher nicht eindeutig hervorgeht, welche elektrischen Kennwerte für ein Bauteil oder eine Baugruppe gelten, wie eine externe Beschaltung durchzuführen ist oder welche externen Bauteile oder Zusatzgeräte angeschlossen werden dürfen und welche Anschlusswerte diese externen Komponenten haben dürfen, muss eine Elektrofachkraft hinzu gezogen werden.
