Topcon RD-100W Bedienungsanleitung Seite 3

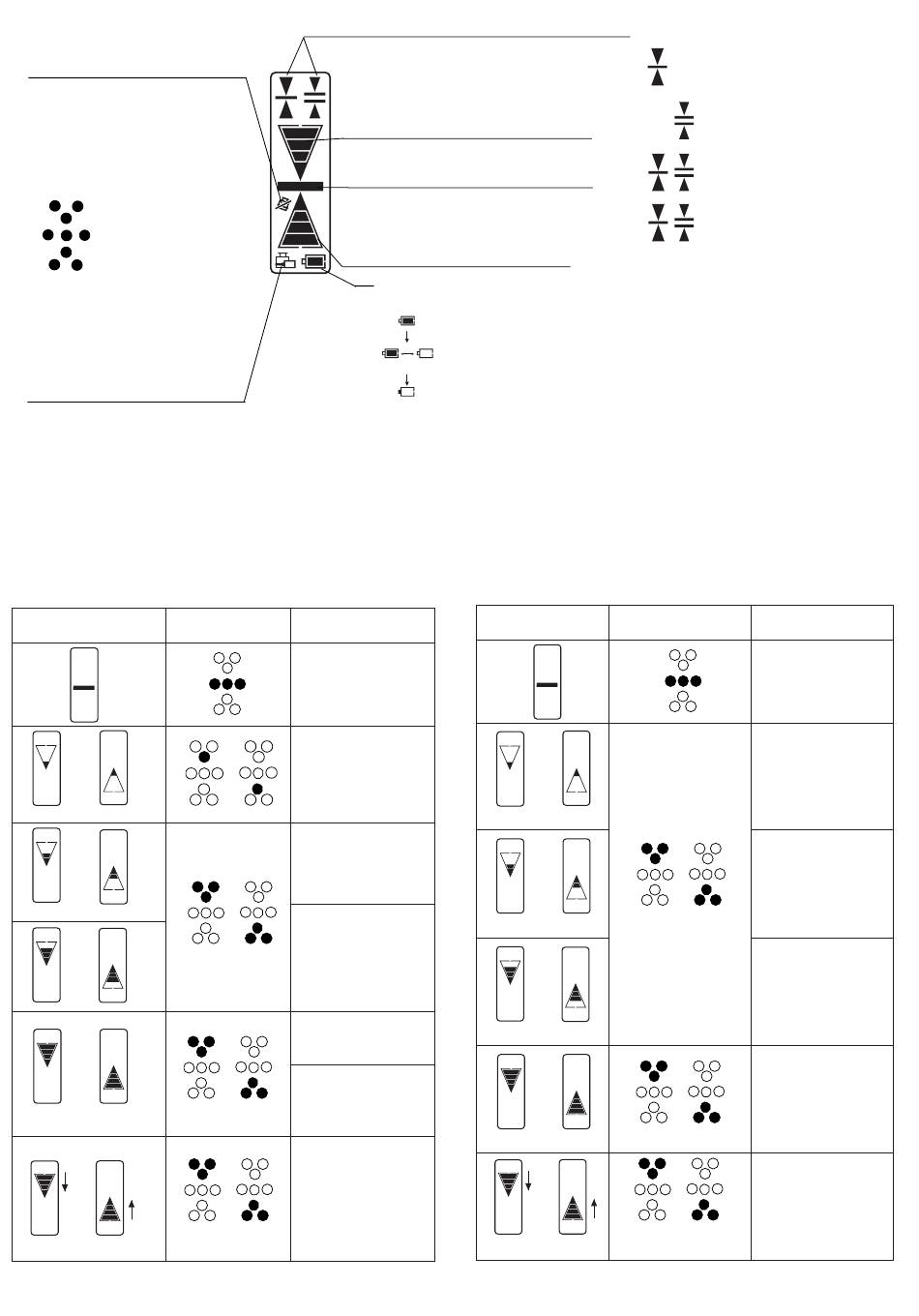

Anzeigen
Höhenalarm vom
Rotationslaser
Ein optisches und akustisches Signal
zeigen an, dass ein Höhenalarm am
Rotationslaser ausgelöst wurde.
(Die Funktion kann nur mit Rotationsla-
sern genutzt werden, die den Höhen-
alarm unterstützen und ein Alarmsignal
ausgeben.)
Anzeige (LED)
Langsames Blinken
Akkuwarnung Rotationslaser
Blinken zeigt an, dass die Stromversor-
gung des Rotationslasers zur Neige geht.
(Die Funktion kann nur mit Rotationsla-
sern genutzt werden, die ein Alarmsignal
ausgeben.)
Laserstrahlpositionsanzeigen
Kommunikation mit dem LS-B110W
Anzeige (LED)
keine Anzeige in Modi 3 und 4
keine Anzeige im Modus 4
Noch langsameres
Blinken
Über Soll
Bewegen Sie den Sensor abwärts.
(Signal: hochfrequenter Piepton)
Sollhöhe
(Signal: Dauerton)
Unter Soll
Bewegen Sie den Sensor aufwärts.
(Signal: niederfrequenter Piepton)
Automatische Abschaltung
Wenn für etwa 5 Minuten keine Kommunikation mit LS-B110W/LS-B10W erfolgt ist, wird das Gerät
automatisch abgeschaltet.
Drücken Sie einfach die Ein-/Aus-Taste, um es wieder einzuschalten.
Erkennungs-
Anzeige (LED)
präzision
Modus 1: ±3 mm
Modus 2: ±6 mm
Modus 3: ±15 mm
Modus 4: ±30 mm
±15 mm
(30 mm Breite)
±30 mm
(60 mm Breite)
±50 mm
(100 mm Breite)
Schnelles
Blinken
±70 mm
(140 mm Breite)
±125 mm
(250 mm Breite)
Langsames
Blinken
Laserstrahl über oder
unter dem Detektorfenster
Ladezustandsanzeige
Hier wird der Ladezustand der Batterie in der Fernanzeige dargestellt.
Ladezustand OK
Niedrige Spannung, die Fernanzeige kann noch verwendet werden
blinken abwechselnd
Batterie leer.
Batterie wechseln.
Laserstrahlpositionsanzeigen
Kommunikation mit dem LS-B10W
Anzeige (LED)
keine Anzeige im Modus 4
keine Anzeige im Modus 4
Präzision
Modus 1
Modus 2
Modus 3
Modus 4 (Blinken)
Erkennungs-
Anzeige (LED)
präzision
Modus 1: ±2 mm
Modus 2: ±6 mm
Modus 3: ±12 mm
Modus 4: ±30 mm
±15 mm
(30 mm Breite)
±25 mm
(50 mm Breite)
Schnelles
Blinken
±35 mm
(70 mm Breite)
±60 mm
(120 mm Breite)
Langsames Blinken
Laserstrahl über oder
unter dem Detektorfenster
Noch langsameres
Blinken
