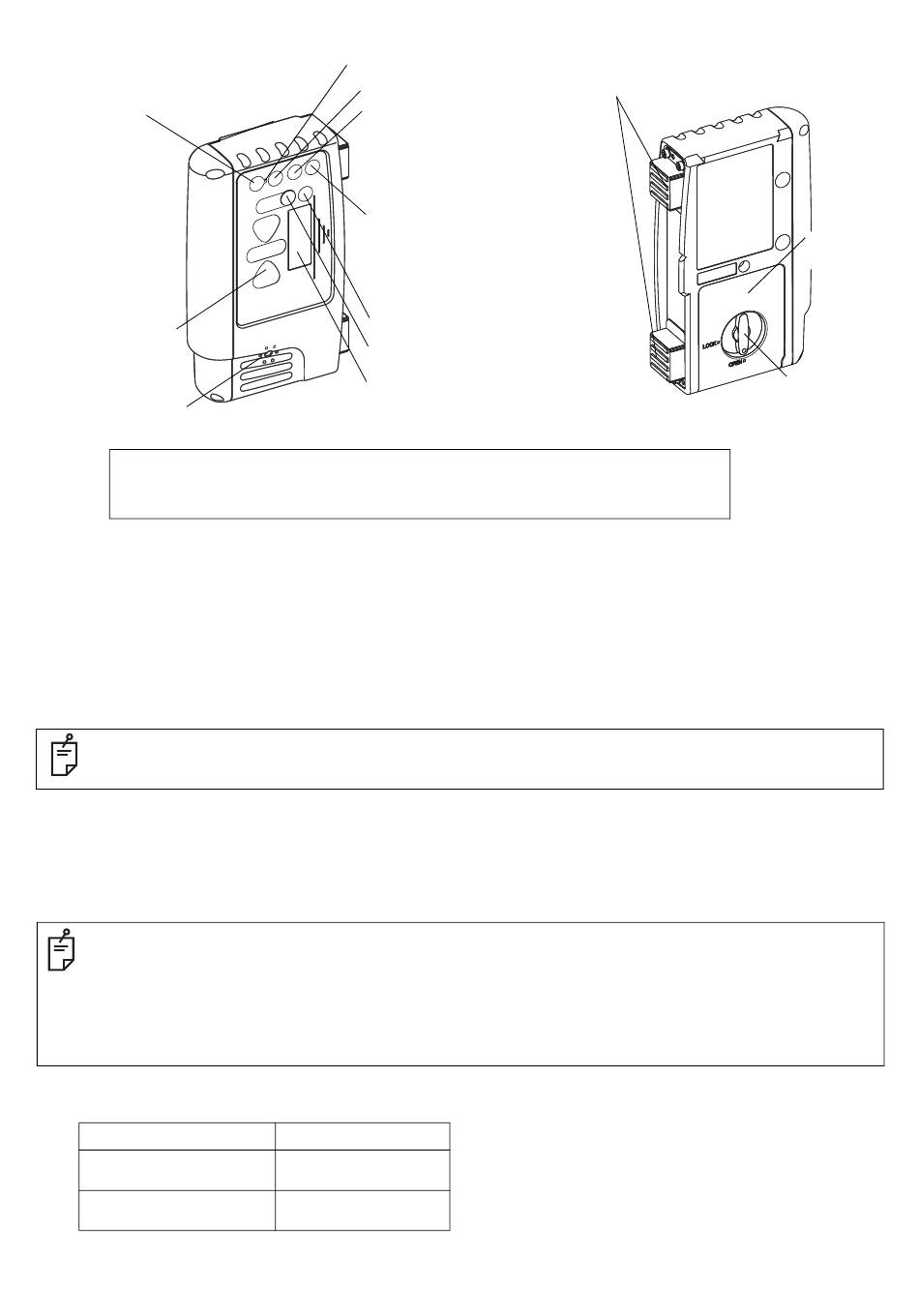

Begriffsbestimmung und Funktionen
Taste für Drahtloskommunikation
Kommunikation ein/aus: kurzes Drücken
Werkseinstellung für Kommunikation: langes
Drücken
Anzeige (LED)
Lautsprecher
Gefahr einer Beschädigung der Anbringungsoberfläche auf Maschinen: starker Magnet!
Unter „Laserstrahlpositionsanzeigen" in der Bedienungsanleitung finden Sie Informationen zur Anzeige.
Dieses Instrument kann drahtlos mit den separat erhältlichen Geräten LS-B110W und LS-B10W kommunizieren.
Informationen zum LS-B110W und LS-B10W finden Sie in der jeweiligen Anleitung.
Einrichten der Drahtloskommunikation
Legen Sie LS-B110W/LS-B10W und RD-100W nebeneinander, sodass sie nicht von anderer Drahtloskommunikation beeinflusst
werden.
1
Schalten Sie die Stromversorgung von LS-B110W/LS-B10W und RD-100W ein.
2
Drücken Sie die Taste für die Drahtloskommunikation an LS-B110W/LS-B10W und RD-100W lang. Während der Einrichtung leuch-
tet die LED für die Drahtloskommunikation (gelb) auf.
3
Sobald das Instrument einsatzbereit ist, ertönt ein einzelnes Signal und die Kommunikation beginnt.
• Kommt keine Verbindung zustande, ertönen mehrere Signale. Beseitigen Sie mögliche Störquellen (andere drahtlose Instrumente) und
wiederholen Sie die Einrichtung.
• Während der Einrichtung können Sie die Geräte nur ausschalten (kurzes Drücken der Taste für die Drahtloskommunikation).
Verwenden der Drahtloskommunikation
1
Wenn die Stromversorgung von LS-B110W/LS-B10W und RD-100W eingeschaltet ist, beginnt die Kommunikation automatisch.
Während der Kommunikation blinkt die LED für die Drahtloskommunikation schnell.
Beim Verbindungsaufbau blinkt die LED für die Drahtloskommunikation langsam.
• Wird die Verbindung zum LS-B110W hergestellt, werden Erkennungspräzision, Neigungsrichtung, Neigungspräzision und SOLLHÖ-
HEN-Position an die Einstellung des
• Wenn Sie Einstellungen für Erkennungspräzision, Neigungsrichtung, Neigungspräzision oder SOLLHÖHEN-Position am RD-100W
ändern, während eine Verbindung zum LS-B110W besteht, wird der entsprechende Parameter auch am LS-B110W geändert.
• Wird die Verbindung zum LS-B10W hergestellt, werden Erkennungspräzision, Signalton, und LED-Zustand an die Einstellung des
angepasst.
B10W
• Wenn Sie Einstellungen für Erkennungspräzision, Signalton oder LED (an/aus) am RD-100W ändern, während eine Verbindung zum
LS-B10W besteht, wird der entsprechende Parameter auch am LS-B10W geändert.
• Wenn Sie mit einem anderen LS-B110W/LS-B10W kommunizieren möchten, müssen Sie die Einrichtung wiederholen.
Leucht-/Blinksignale der LED für die Drahtloskommunikation
Leuchten
Schnelles Blinken
Langsames Blinken
LED für Drahtloskommunikation
Taste für Nullstellung
Summertaste
Signalton: leise/laut/aus: kurzes Drücken
LED ein/aus: langes Drücken
Ein-/Aus-Taste
Einschalten: kurzes Drücken
Ausschalten: langes Drücken
LCD-Hinterleuchtung ein/aus:
kurzes Drücken bei eingeschaltetem
Gerät
(automatische Abschaltung nach
zwei Minuten)
Taste für Erkennungspräzision (Modus)
Neigungstaste
Anzeige (LED)
angepasst.
LS-B110W
Einrichtung
Kommunikation mit LS-B110W/
LS-B10W
Kommunikation wird
vorbereitet
Magnet
Verschluss der
Batterie-
fachabdeckung
Batteriefach-
abdeckung
