1. Wichtige Sicherheitshinweise Technische Daten Temperatur: max. 90 °C - Dieser Montageanleitung ist Folge zu leisten. - Empfohlener Betriebsdruck: 2 - 4 bar - Produkte aus unserem Hause sind ausschließlich max.: 10 bar durch sanitäre Fachhandwerker zu montieren, min.: 1 bar warten und justieren.
Seite 3

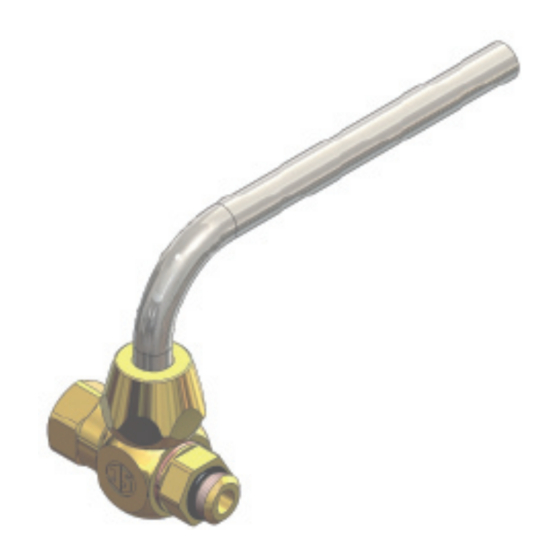

(12) das Verlängerungsset DN8 (G1/4“) Art.-Nr.: 00 8133 0800 201 Probenahmeventil DN8 (G1/4“) Art.-Nr.: 00 8132 0800 001 Adapterset DN10 (G3/8“) 6-kant-Winkeldreher SW5 Art.-Nr.: 00 8132 0800 203 Art.-Nr.: 00 8132 0800 202 Garantieleistungen nur bei Beachtung dieser technischen Produktinformation!
Seite 4
Monta 1. Lös Explosionszeichnung 2. Das 3. Mit Mont Verpackungsszustand Verpackungszustand Abflamm- /Auslaufrohr Probenahmeventil ohne Auslaufrohr...
Seite 5
Montageschritt 1-2 Montageschritt 3 Montageschritt 1 - 3 1. Lösen Sie die Überwurfmutter (5) 2. Das Auslaufrohr (6) durch die Überwurfmutter (5) und den Quetschring (9) in das Gehäuse (1) stecken 3. Mit einem Maulschlüssel SW24 die Überwurfmutter (5) im Uhrzeigersinn handfest anziehen Montageschritt 4 - 5 4.
Seite 6
Montageschritt 9-10 Montageschritt 8 Jährlich Montageschritt 8 - 10 Schlöss 8. Richten Sie das Probenahmeventil Montag so aus, dass keine Gegenstände Das Pro o.Ä. auf das Produkt einwirken um oder En eine reibungslose Probenahme zu Mit durc gewährleisten 9. Auslaufrohr (6) adjustieren. verstell Überwurfmutter (5) mit einem Maulschlüssel SW24 fest anziehen...
