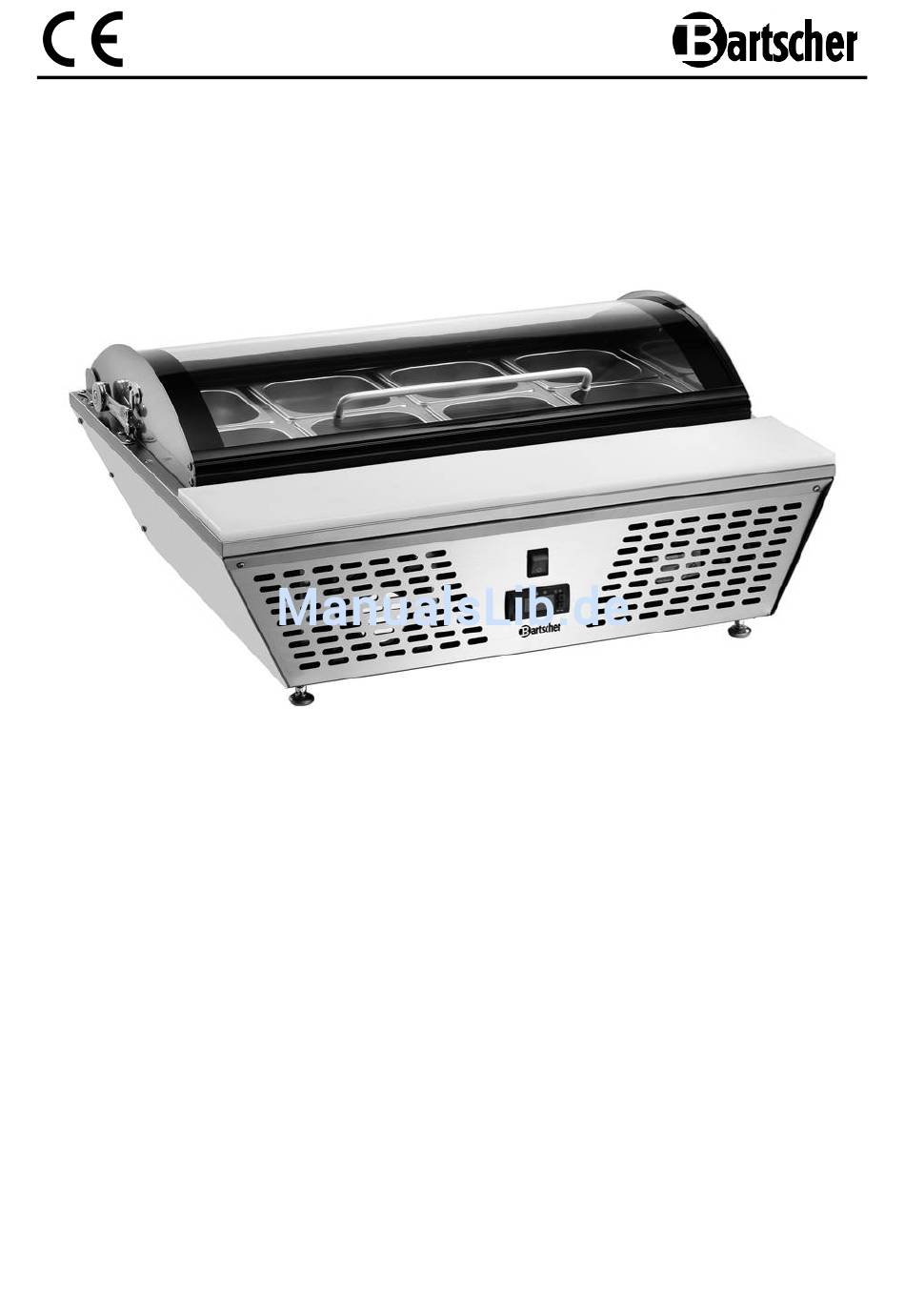

- Seite 1 700211G Original-Gebrauchsanleitung V2/1015...
-
Seite 2: Inhaltsverzeichnis
5.1 Aufstellen und Anschließen .................. 12 5.2 Bedienung ......................14 6. Reinigung ......................... 16 7. Mögliche Funktionsstörungen ................17 8. Entsorgung ......................18 Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197 Germany Fax: +49 (0) 5258 971- 120 (14ct/Min. -
Seite 3: Sicherheit
Gebrauchsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Gebrauchsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. - Seite 4 • Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personenschäden führen, zudem erlischt die Gewährleistung. • Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind.
-
Seite 5: Symbolerklärung
1.2 Symbolerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Gebrauchsanleitung durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschäden zu vermeiden. GEFAHR! Dieses Symbol macht auf unmittelbar drohende Gefahr aufmerksam, die zu schweren Körperverletzungen oder zum Tod führt. WARNUNG! Dieses Symbol kennzeichnet gefährliche Situationen, die zu schweren Körperverletzungen oder zum Tod führen können. - Seite 6 Tauchen Sie den Netzstecker niemals in Wasser oder andere Flüssigkeiten. Nehmen Sie das Gerät nicht mit feuchten Händen oder auf nassem Boden stehend in Betrieb. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht benutzen, wenn während des Betriebes eine Störung auftritt, bevor Sie das Gerät reinigen.
-
Seite 7: Bestimmungsgemäße Verwendung
1.4 Bestimmungsgemäße Verwendung VORSICHT! Dieses Gerät ist für den gewerblichen Gebrauch konzipiert und gebaut und nur vom Fachpersonal in Restaurants, Kantinen und ähnlichen gewerblichen Betrieben zu bedienen. Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Gebrauchsanleitung gewährleistet. Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifiziertem Kundendienst vorzunehmen. -
Seite 8: Allgemeines
2. Allgemeines 2.1 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Gebrauchsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung. -
Seite 9: Transport, Verpackung Und Lagerung
3. Transport, Verpackung und Lagerung 3.1 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können. -
Seite 10: Technische Daten
4. Technische Daten 4.1 Baugruppenübersicht Glasdeckelgriff Glasdeckel GN-Behälter Schneidbrett Belüftungsöffnungen EIN-/AUS Schalter Digitaler Temperaturregler Stellfüße Gehäuse - 9 -... - Seite 11 Digitaler Temperaturregler Der Temperaturregler befindet sich an der Bedienseite des Gerätes. Einstelltaste für Minderung der Temperaturwerte Einstelltaste für Erhöhung der Temperaturwerte Kompressor-LCD-Anzeige Abtau-LCD-Anzeige Taste für manuelle Abtauung Abfrage-/Speichertaste „SET“ Digitalanzeige LCD Anzeigen Kompressor-LCD-Anzeige: Die Kontrollleuchte leuchtet während des Kühlbetriebes, bleibt erlöschen, solange die Kühlraumtemperatur konstant ist und blinkt während der Einschaltverzögerung.
-
Seite 12: Technische Angaben
4.2 Technische Angaben Kuhlauslagevitrine 67L Bezeichnung mit 8 GN-Behaltern 1/6 GN 700211G Art.-Nr.: Ausführung: statische Kühlung, automatische Abtaufunktion Edelstahlgehäuse; Material: Glasdeckel, Sicherheitsglas; Schneidbrett aus Polyethylen Inhalt: 67 Liter Kühlmittel: R600a Betriebstemperatur: 0 ° C – 10 ° C Anschlusswert: 70 W / 230 V~ 50 Hz... -
Seite 13: Installation Und Bedienung
5. Installation und Bedienung 5.1 Aufstellen und Anschließen Aufstellen • Packen Sie das Gerät aus und entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien und Schutzfolien vom Gerät und Zubehör. VORSICHT! Entfernen Sie niemals das Typenschild und Warnhinweise vom Gerät. •... - Seite 14 Anschließen GEFAHR! Gefahr durch elektrischen Strom! Gerät kann bei unsachgemäßer Installation Verletzungen verursachen! Vor Installation Daten des örtlichen Stromnetzes mit technischen Angaben des Gerätes vergleichen (siehe Typenschild). Gerät nur bei Übereinstimmung anschließen! Das Gerät darf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt betrieben werden.
-
Seite 15: Bedienung
5.2 Bedienung Vorbereitung • Machen Sie sich anhand dieser Gebrauchsanleitung mit dem Gerät und den Zubehörteilen vertraut, bevor Sie es zum ersten Mal in Betrieb nehmen. • Reinigen Sie das Gerät und Zubehör gründlich vor dem ersten Gebrauch laut Anweisungen im Abschnitt 6 „Reinigung“. •... - Seite 16 Automatische Abtauung Das Gerät wird innerhalb von 24 Stunden automatisch 4-mal abgetaut. Manuelle Abtauung Sollte die Kühlleistung sinken, z.B. nach längerem Öffnen des Glasdeckels, ist eine manuelle Abtauung erforderlich. Drücken Sie die Taste und halten Sie diese für 6 Sekunden gedrückt, um eine sofortige Abtauung einzuleiten. Die Abtau-LCD-Anzeige „...
-
Seite 17: Reinigung
6. Reinigung VORSICHT! Vor der Reinigung das Gerät von der Stromversorgung trennen (Netzstecker ziehen!). Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet. Verwenden Sie daher keinen Druckwasserstrahl, um dieses Gerät zu reinigen! Achten Sie darauf, dass kein Wasser in das Gerät eindringt. o Reinigen Sie die Kühlauslagevitrine regelmäßig. -
Seite 18: Mögliche Funktionsstörungen
7. Mögliche Funktionsstörungen Bei einer Funktionsstörung trennen Sie das Gerät sofort von der Stromversorgung. Prüfen Sie anhand folgender Tabelle, ob die Funktionsstörungen sich beheben lassen, bevor Sie einen Kundendienst benachrichtigen oder Händler kontaktieren. Problem Ursache Lösung • Netzstecker nicht in der •... -
Seite 19: Entsorgung
Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen. VORSICHT! Für die Entsorgung des Gerätes beachten Sie die in Ihrem Land und in Ihrer Kommune geltenden Vorschriften. Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197 Germany Fax: +49 (0) 5258 971- 120 (14ct/Min.
