revolt NC-5520 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Universal-Schaltnetzteils. Es
lässt sich für die meisten gängigen Elektrogeräte anwenden und
ist zudem noch angenehm klein und handlich. Das Universal-
Netzteil entspricht der neuesten Generation und beinhaltet
einige neue Sicherheitsfeatures wie einen Kurzschlussprotektor,
einen Überladungsschutz sowie eine Abschaltfunktion bei zu
großer Erhitzung.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Universal-
Schaltnetzteil optimal einsetzen können
Lieferumfang
•
Universal-Schaltnetzteil
•
8 Adapter
•
USB-Kupplung
•
Schlüssel zum Verstellen der Ausgangsspannung
•
Bedienungsanleitung
Technische Daten
Input 100-240 V AC, 50/60 Hz, 1 A
5 / 6 / 7,5 / 9 / 12 V DC, 3 A
Output
13,5 / 15 V DC, 2,4 A
Ausgangsstrom 2.400 / 3.000 A
Schutz durch doppelte oder
Schutzklasse II
verstärkte Isolierung
3,5 x 1,35
4,0 x 1,7
5,0 x 2,1
Hohlstecker (mm)
5,0 x 1,5
5,5 x 2,1
5,5 x 2,5
Klinkenstecker (mm) 2,5 / 3,5
USB-Kupplung USB-A-Buchse
Maße 112 x 52 x 34 mm
Gewicht 290 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Uiversal-Schaltnetzteil
5-15 V, bis 3.000 mA, 36 W

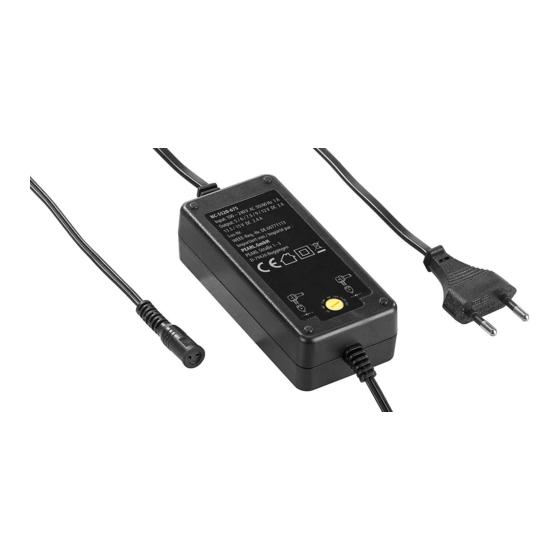

Produktdetails
1
2
6
5
1. 230-V-Stecker 4. USB-Kopplung
2. Netzteil-Buchse 5. Wahlschalter-Schlüssel
3. Adapter-Stecker 6. Volt-Wahlschalter
Verwendung
1. Netzteil mit Adapter-Stecker
1. Stellen Sie zunächst fest, ob die Anschlussbuchse des
anzuschließenden Gerätes an einen der 8 mitgelieferten
Adapter passt.
2. Stellen Sie nun den Wahlschalter für die Volt-Zahl am Netzteil
auf den vom Gerät vorgegebenen Wert ein.
3. Stellen Sie sicher, dass das Gerät nicht mehr Strombedarf
(mA) hat, als das Netzteil liefern kann (siehe
Ausgangsstrom in der technischen Daten-Tabelle).
4. Informieren Sie sich, wie die Buchse des anzuschließenden
Gerätes gepolt ist. Sie finden die entsprechenden Symbole
entweder auf dem Gehäuse des Gerätes, oder in der
Bedienungsanleitung.
Bedienungsanleitung – Seite 1
ACHTUNG!
Üblicherweise ist der Pluspol innen liegend und
außen befindet sich der Minuspol. Dies ist
jedoch keine Freigabe zum Anschluss! Ist keine
Information über die Polung des Gerätes
verfügbar, erfolgt der Anschluss auf eigenes
Risiko.
Gerät hat eine Plus-Polung
Die + -Markierungen der
Netzteil-Buchse und des
Adapter-Steckers zeigen
3
zueinander.
4
5. Schließen Sie nun Ihr Netzteil an eine Steckdose an. Die LED
leuchtet und bestätigt den Betrieb des Netzgerätes.
6. Sollte Ihr angeschlossenes Gerät nicht richtig funktionieren,
dann überprüfen Sie bitte sofort die Polung des Adapter-
Steckers.
7. Trennen Sie Ihr Netzteil von der Steckdose, wenn Sie es
nicht mehr benötigen.
2. Netzteil mit USB-Kopplung
1. Stellen Sie den Wahlschalter für die Volt-Zahl am Netzteil
auf 5 V ein.
2. Stellen Sie sicher, dass das Gerät nicht mehr Strombedarf
(mA) hat, als das Netzteil liefern kann (siehe
Ausgangsstrom in der technischen Daten-Tabelle).
3. Verbinden Sie die USB-Kopplung mit der Netzteil-Buchse.
Achten Sie darauf, dass die + -Markierungen der Netzteil-
Buchse zur - -Markierung der USB-Kopplung zeigt.
© REV1 – 25.02.2020 – BS//LT
NC-5520-675
Gerät hat eine Minus-Polung
Die + -Markierung der Netzteil-
Buchse zeigt zur - -Markierung
des Adapter-Steckers
