Chère cliente, cher client,
Nous vous remercions d'avoir choisi cet adaptateur secteur
universel. Petit et pratique, cet adaptateur secteur alimente la
plupart des appareils électriques de votre quotidien. Il fait partie
des adaptateurs dernière génération et est équipé de dispositifs
de sécurité tels que la protection contre les courts-circuits et la
surcharge ainsi que d'une fonction arrêt automatique en cas de
surchauffe.
Afin d'utiliser au mieux votre nouveau produit, veuillez lire
attentivement ce mode d'emploi et respecter les consignes et
astuces suivantes.
Contenu
•
Adaptateur secteur universel
•
8 connecteurs
•
Port USB
•
Clé de réglage de la tension de sortie
•
Mode d'emploi
Caractéristiques techniques
Entrée 100 - 240 V AC, 50/60 Hz, 1 A
5 / 6 / 7,5 / 9 / 12 V DC, 3 A
Sortie
13,5 / 15 V DC 2,4 A
Courant de sortie 2400 / 3000 A
Protection par double isolation
Classe de protection II
ou isolation renforcée
3,5 x 1,35
4,0 x 1,7
5,0 x 2,1
Connecteur DC (mm)
5,0 x 1,5
5,5 x 2,1
5,5 x 2,5
Prise jack (mm) 2,5 / 3,5
Port USB Port USB A
Dimensions 112 x 52 x 34 mm
Poids 290 g
Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Service commercial PEARL France : 0033 (0) 3 88 58 02 02
Adaptateur secteur universel 5 – 15 V / 36 W
à 9 raccords

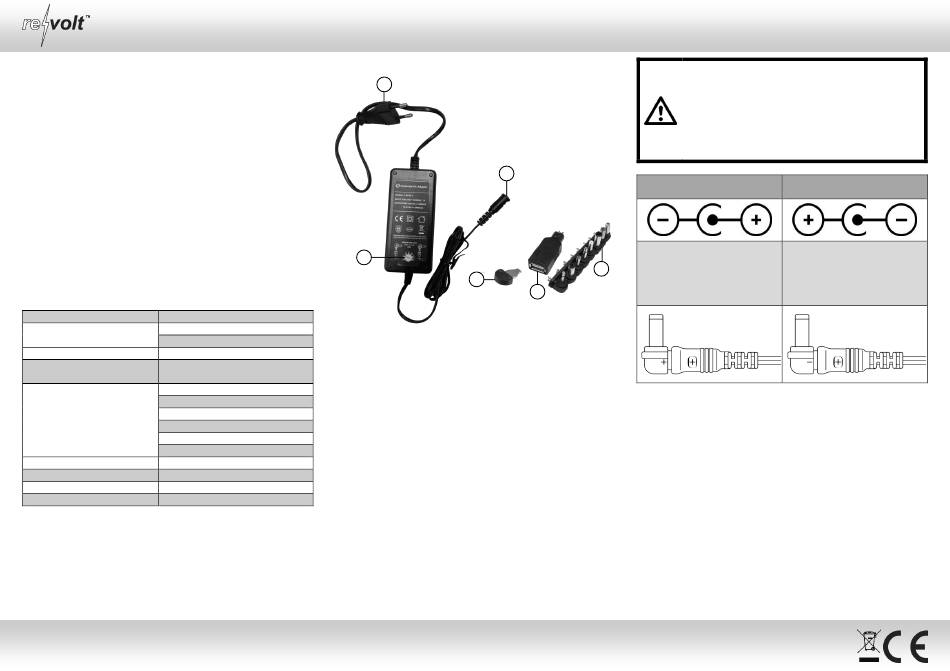

Description du produit
1
2
6
5
1. Fiche 230 V 4. Port USB
Prise pour adaptateur
2. 5. Clé de commutateur
secteur
3. Connecteurs 6. Commutateur de tension
Utilisation
1. Adaptateur secteur avec connecteur
1. Déterminez tout d'abord si le port de l'appareil à brancher
correspond à l'un des 8 connecteurs fournis.
2. Réglez le commutateur de tension de l'adaptateur secteur sur
la valeur indiquée sur l'appareil que vous souhaitez brancher.
3. Assurez-vous que l'appareil ne nécessite pas plus de courant
(mA) que ce que peut délivrer l'adaptateur secteur (voir la
section Courant de sortie dans le tableau des
caractéristiques techniques).
4. Déterminez la façon dont est polarisée le port de l'appareil à
brancher. Les symboles correspondants figurent sur le boîtier
de l'appareil ou dans son mode d'emploi.
Mode d'emploi – page 1
ATTENTION !
Habituellement, le pôle positif est à l'intérieur et
le pôle négatif à l'extérieur. Il ne s'agit
cependant pas d'une autorisation de
branchement à l'alimentation ! Si aucune
information concernant la polarité de l'appareil
n'est disponible, le branchement à
l'alimentation s'effectue à vos risques et périls.
L'appareil a une polarité
positive
Les pôles + de la prise de
l'adaptateur secteur et du
3
connecteur coïncident l'un
avec l'autre.
4
5. Branchez maintenant votre adaptateur secteur à une prise
secteur. La LED brille et confirme le bon fonctionnement de
l'alimentation secteur.
6. Si votre appareil branché ne fonctionne pas correctement,
veuillez vérifier immédiatement la polarité du connecteur.
7. Débranchez votre adaptateur secteur de la prise secteur
lorsque vous n'en avez plus besoin.
2. Adaptateur secteur avec port USB
1. Réglez le commutateur de tension de l'adaptateur secteur
sur 5 V.
2. Assurez-vous que l'appareil ne nécessite pas plus de courant
(mA) que ce que peut délivrer l'adaptateur secteur (voir la
section Courant de sortie dans le tableau des
caractéristiques techniques).
© REV1 – 25.02.2020 – BS//LT
NC-5520-675
L'appareil a une polarité
négative
Le pôle + de la prise de
l'adaptateur secteur coïncide
avec le pôle - du connecteur.
