Verwandte Anleitungen für LAMAR 142343
Inhaltszusammenfassung für LAMAR 142343

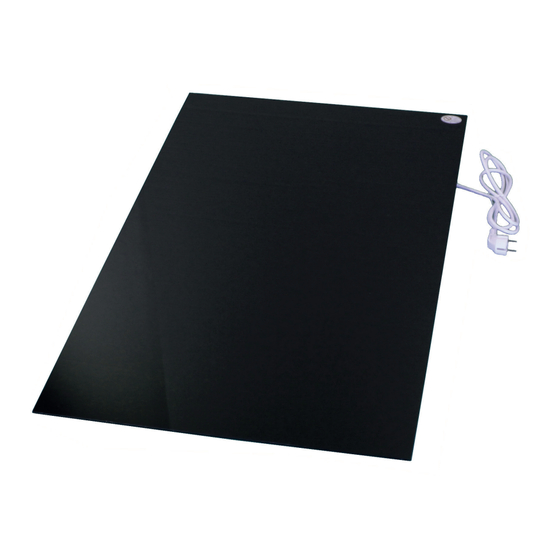

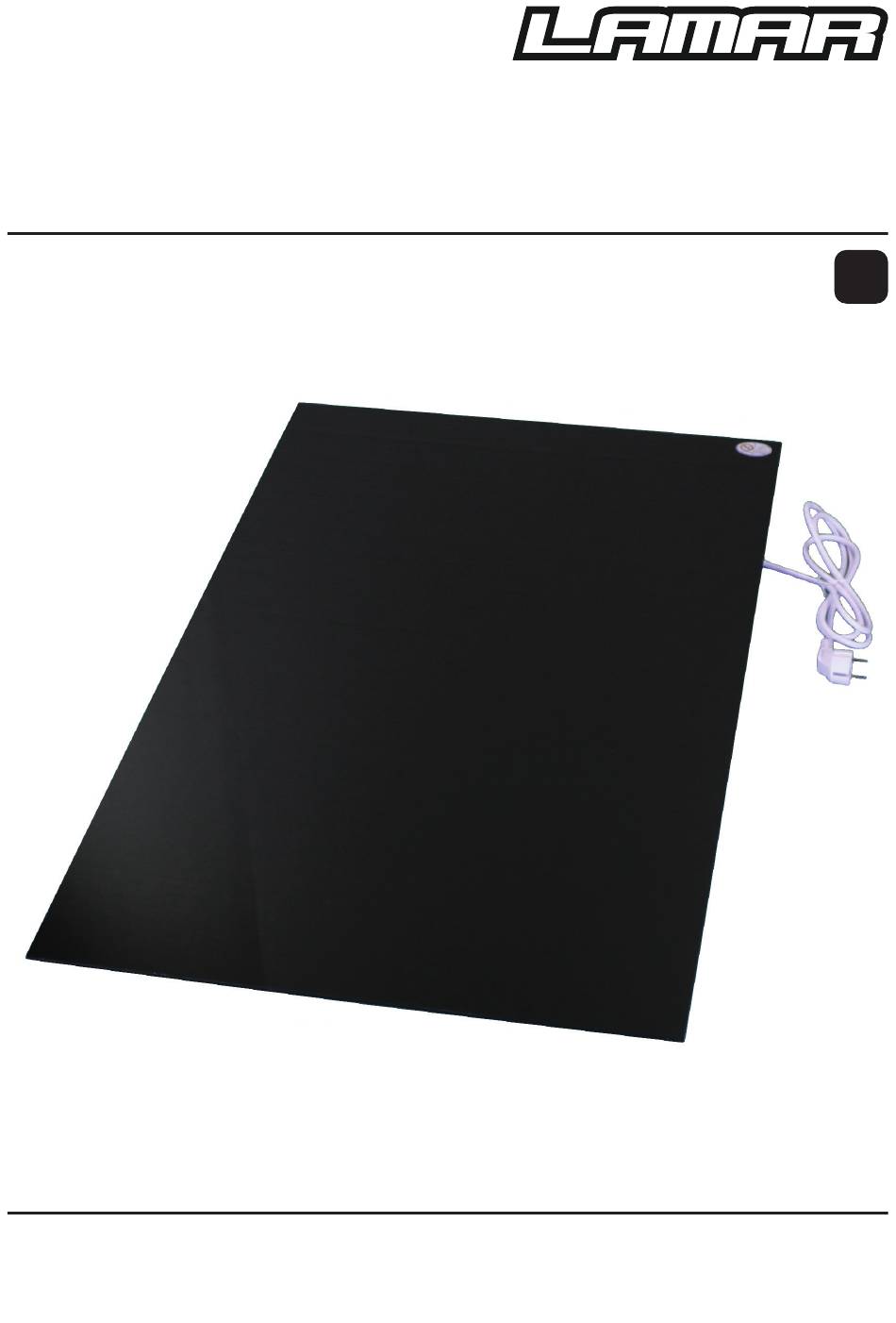

- Seite 1 Glas-Heizpaneel inkl. Fernbedienung Bedienungsanleitung Original Bedienungsanleitung Ausgabe: 06/2020 Revision: Version 01 320W - Artikel / IT Nummer: 142343 580W - Artikel / IT Nummer: 142345 450W - Artikel / IT Nummer: 142344 700W - Artikel / IT Nummer: 142268...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung Bestimmungsgemäßer Gebrauch Zeichenerklärung Technische Daten Wichtige Sicherheitshinweise Glas-Heizpaneel - Übersicht Glas-Heizpaneel - Montage und Inbetriebnahme Funkthermostat - Übersicht Erste Schritte Reinigung und Aufbewahrung Garantie Hinweise zur Entsorgung Konformitätserklärung / Zertifikate Einleitung Vielen Dank für den Kauf des Glas-Heizpaneels! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Glas-Heizpaneel in Betrieb nehmen und vergewis- sern Sie sich, dass es ordnungsgemäß... -
Seite 3: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Glas-Heizpaneel ist zum Heizen innerhalb geschlossener Räume bestimmt. Es ist ausschließlich für den Privatgebrauch und nicht für den gewerblichen Betrieb geeignet. Das Glas-Heizpaneel darf nur wie in dieser Bedienungsanleitung beschrieben verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. -
Seite 4: Technische Daten
Technische Daten Glas-Heizpaneel 320 Watt Nennspannung: 220 - 240 V / 50 - 60 Hz Leistung: 320 Watt Maße: 60 x 60 x 1,2 cm Gewicht: 7 kg Glas-Heizpaneel 450 Watt Nennspannung: 220 - 240 V / 50 - 60 Hz Leistung: 450 Watt Maße:... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG! • Bitte halten Sie sich strikt an die in der Anleitung angeführ- ten Sicherheitsbestimmungen. Der Produzent oder Inver- kehrbringer kann nicht verantwortlich gemacht werden für jegliche Art von Vermögens-, Personen- oder Sachschäden, Unfälle und Rechtsstreitigkeiten, die durch die Verletzung der Sicherheitsbestimmungen verursacht worden sind. - Seite 6 Wichtige Sicherheitshinweise WARNUNG! • Verwenden Sie das Glas-Heizpaneel niemals im Freien, in feuchten Räumen oder Umgebungen mit hoher Luftfeuchtig- keit. • Tauchen Sie das Glas-Heizpaneel, das Netzkabel und den Stecker niemals in Wasser oder andere Flüssigkeiten. • Achten Sie immer darauf, dass kein Wasser in die elektri- schen Systeme des Glas-Heizpaneels gelangt.
- Seite 7 Wichtige Sicherheitshinweise WARNUNG! • Das Glas-Heizpaneel darf nicht verwendet werden, wenn sich im Raum Personen befinden, die diesen nicht selbst- ständig verlassen können. • Vermeiden Sie ununterbrochenes Heizen, dies verkürzt die Lebensdauer des Glas-Heiztpaneels. Eine Pause sollte nach spätestens 10 Stunden erfolgen. •...
-
Seite 8: Glas-Heizpaneel - Übersicht
Glas-Heizpaneel inkl. Fernbedienung Bedienungsanleitung Original Bedienungsanleitung Ausgabe: 06/2020 Revision: Version 01 320W - Artikel / IT Nummer: 142343 580W - Artikel / IT Nummer: 142345 450W - Artikel / IT Nummer: 142344 700W - Artikel / IT Nummer: 142268 Glas-Heizpaneel... -
Seite 9: Glas-Heizpaneel - Montage Und Inbetriebnahme
Glas-Heizpaneel - Montage und Inbetriebnahme （3）Drill the holes. Insert the screws into the dowels and fasten the screws. The screws 1. Wählen Sie die Montageposition. Achten Sie auf die （3）Drill the holes. Insert the screws into the dowels and fasten the screws. The screws Einhaltung der erforderlichen Mindestabstände (Abb. - Seite 10 Glas-Heizpaneel - Montage und Inbetriebnahme WARNUNG! • Vor dem ersten Gebrauch müssen alle Verpackungsreste vom Glas-Heizpaneel entfernt werden. • Reinigen Sie das Glas-Heizpaneel vor der Inbetriebnahme mit einem fusselfreien, trockenen Tuch. • Stellen Sie sicher, dass das Glas-Heizpaneel während der Montage nicht eingesteckt ist.
-
Seite 11: Funkthermostat - Übersicht
Funkthermostat - Übersicht Tastensperre aktiv Verbindung aktiv Batteriestatus Heizmodus aktiv Raumtemperatur Zieltemperatur Datum / Uhrzeit Betriebsmodus Tastensperre aktiv Maßeinheit der Glas-Heizpaneel Temperaturanzeige ein / aus schalten Auswahl verringern Auswahl erhöhen Favorisierte Temperatur Einstellungen Zeit einstellen Modus Einlegen der Batterien • Für den Betrieb der Fernbedienung werden 2 Stück 1,5 V AAA Batterien (nicht im Lieferumfang enthalten) benötigt. -
Seite 12: Erste Schritte
Erste Schritte Verbinden Sie Funkthermostat und Glas-Heizpaneel 1. Stecken Sie den Stecker in die geerdete Wandsteckdose. 2. Drücken die Taste „ON/OFF“, um den Funkthermostat aus dem Bereitschaftsmodus zu aktivieren. 3. Schalten Sie den Überbrückungsschalter auf der Rückseite des Glas-Heizpaneels auf Position „OFF“: 4. - Seite 13 Erste Schritte ACHTUNG! • Der Verbindungsprozess dauert maximal 1 Minute. Schlägt die Verbindung fehl, stecken Sie das Glas-Heizpa- neel etwa 2 Minuten ab und starten dann von vorn. • Achten Sie darauf, die Reichweite des Funkthermostats von 3 Metern nie zu überschreiten. •...
- Seite 14 Erste Schritte • Drücken Sie die Taste „ON/OFF“, um das Glas-Heizpaneel ein oder aus zu schalten. • Drücken Sie 3 Sekunden lang die Taste „LOCK“, um die Tastensperre zu aktivieren / aufzuheben • Drücken Sie die Taste „°C/°F“, um die Maßeinheit für die Temperaturanzeige zu wechseln.
- Seite 15 Erste Schritte 6. Erneutes Drücken der Taste „SET“ führt zu den Ein- stellungen für Tag 7 (Sonntag). Wiederholen Sie nun die Schritte 2 bis 4. 7. Drücken Sie wieder die Taste „SET“, um die Einstel- lungen für Startzeit und Temperatur im SMART-Modus vorzunehmen.
- Seite 16 Erste Schritte • Die Einstellungen im SMART-Modus funktionieren unab- hängig von den TIMER-Modus-Einstellungen. Im Falle einer Zeitüberschneidung werden die Einstellungen vom TIMER- MODUS angewendet. • Drücken Sie die Taste „Auswahl erhöhen“ / „Auswahl ver- ringern“, um die Zieltemperatur einzustellen. • Drücken Sie die Taste „FAV“, um die eingestellte Temperatur als aktuelle Zieltemperatur zu übernehmen.
-
Seite 17: Reinigung Und Aufbewahrung
Reinigung und Aufbewahrung • Vor der Reinigung muss das Glas-Heizpaneel abgesteckt sein. • Warten Sie vor der Reinigung, bis das Glas-Heizpaneel vollständig abgekühlt ist. • Reinigen Sie das Glas-Heizpaneel mit einem weichen, fus- selfreien, leicht angefeuchteten Tuch. • Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse gelangt! •... -
Seite 18: Garantie
Garantie Vor der Inbetriebnahme lesen Sie bitte die Bedienungsanleitung gründlich durch, um sich mit dem Umgang des Glas-Heizpa- neels und Funkthermostats vertraut zu machen. Die KSR Group GmbH gewährt eine gesonderte Garantie unter Einhaltung der nachstehenden Bedingungen. Die gesetzlichen Gewährleistungsvorschriften sowie die sich aus dem Produkt- haftungsgesetz ergebenden Ansprüche bleiben hiervon un- berührt. - Seite 19 Garantie Bei Auftreten eines Störfalles/Mangels ist umgehend der Händ- ler zu informieren und diesem ist das aufgetretene Problem ausführlich zu schildern. Kann das Problem auf diesem Wege nicht gelöst werden, ist das gründlich gereinigte Produkt inklu- sive aller Zubehörteile transportsicher zu verpacken und den Anweisungen des Händlers entsprechend zu retournieren.
- Seite 20 Garantie Der Garantieanspruch entfällt in folgenden Fällen: • Bei nicht bestimmungsgemäßer Verwendung • bei unsachgemäßer Bedienung, Pflege und / oder Wartung oder Lagerung (z.B. Schäden durch Feuchtigkeit oder zu hohe Temperaturen, verwahrloste Produkte, etc.) • bei Reparaturen, Reparaturversuchen und Modifikationen jeglicher Art sowie bei Einsatz von fremden Ersatz- und Zubehörteilen usw., die von jemand anderem als von KSR Group GmbH oder von ihr autorisierten Betrieben vorge-...
-
Seite 21: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Altgeräte dürfen nicht in den Hausmüll! Sollten Glas-Heizpaneel und Funkther- mostat einmal nicht mehr benutzt werden, so ist jeder Verbraucher gesetzlich ver- pflichtet, Altgeräte getrennt vom Haus- müll, z. B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Aus- wirkungen auf die Umwelt vermieden wer-... - Seite 22 Notizen...
- Seite 23 Notizen...
- Seite 24 Inverkehrbringer/Herausgeber: KSR Group GmbH Im Wirtschaftspark 15 3494 Gedersdorf Österreich...
