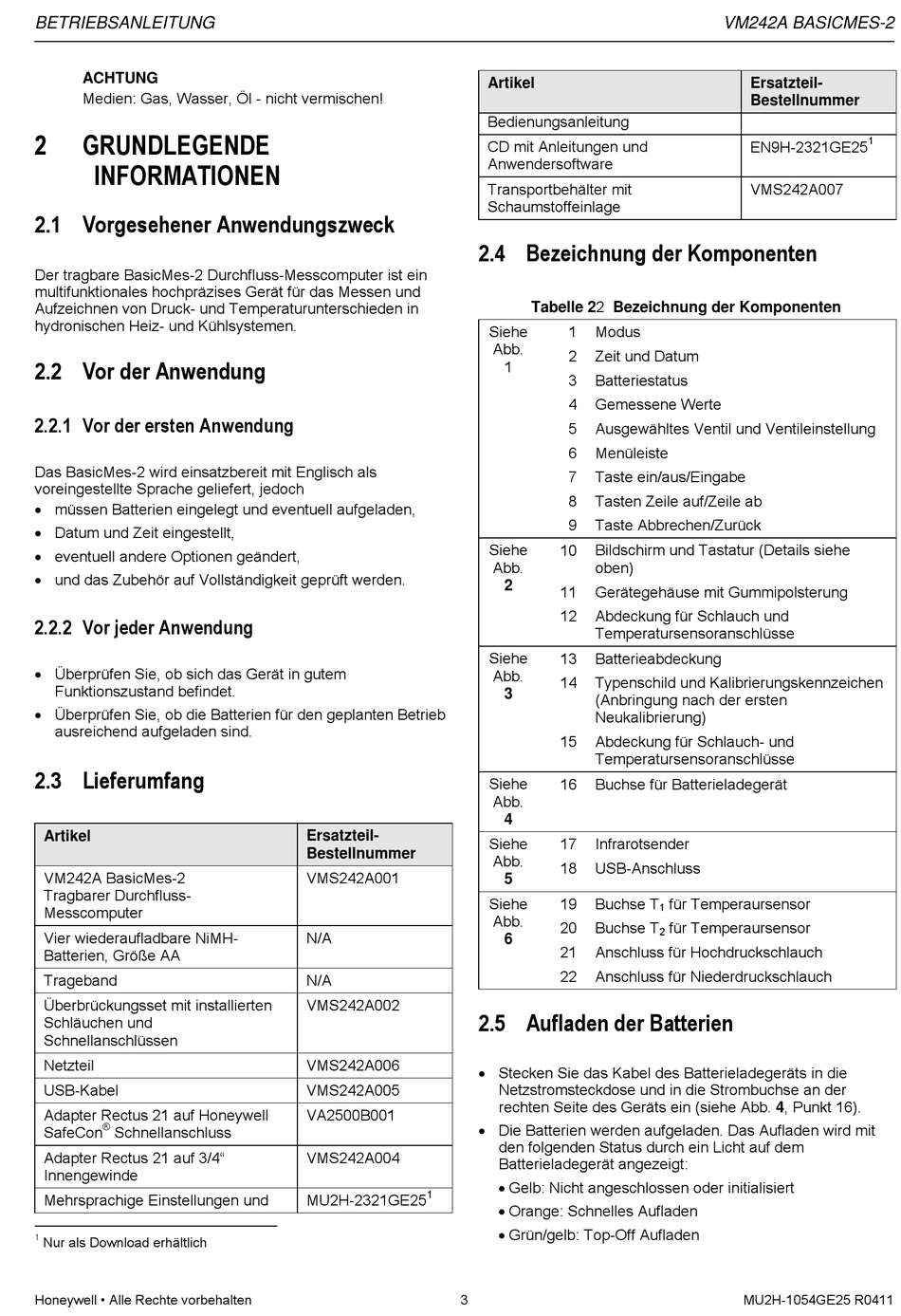

BETRIEBSANLEITUNG
ACHTUNG
Medien: Gas, Wasser, Öl - nicht vermischen!
2 GRUNDLEGENDE
INFORMATIONEN
2.1 Vorgesehener Anwendungszweck
Der tragbare BasicMes-2 Durchfluss-Messcomputer ist ein
multifunktionales hochpräzises Gerät für das Messen und
Aufzeichnen von Druck- und Temperaturunterschieden in
hydronischen Heiz- und Kühlsystemen.

2.2 Vor der Anwendung

2.2.1 Vor der ersten Anwendung
Das BasicMes-2 wird einsatzbereit mit Englisch als
voreingestellte Sprache geliefert, jedoch
 müssen Batterien eingelegt und eventuell aufgeladen,
 Datum und Zeit eingestellt,
 eventuell andere Optionen geändert,
 und das Zubehör auf Vollständigkeit geprüft werden.
2.2.2 Vor jeder Anwendung
 Überprüfen Sie, ob sich das Gerät in gutem
Funktionszustand befindet.
 Überprüfen Sie, ob die Batterien für den geplanten Betrieb
ausreichend aufgeladen sind.

2.3 Lieferumfang

Artikel
VM242A BasicMes-2
Tragbarer Durchfluss-
Messcomputer
Vier wiederaufladbare NiMH-
Batterien, Größe AA
Trageband
Überbrückungsset mit installierten
Schläuchen und
Schnellanschlüssen
Netzteil
USB-Kabel
Adapter Rectus 21 auf Honeywell
®
SafeCon Schnellanschluss
Adapter Rectus 21 auf 3/4"
Innengewinde
Mehrsprachige Einstellungen und
1
Nur als Download erhältlich
Honeywell • Alle Rechte vorbehalten
Ersatzteil-
Bestellnummer
VMS242A001
N/A
N/A
VMS242A002
VMS242A006
VMS242A005
VA2500B001
VMS242A004
1
MU2H-2321GE25
3
Artikel
Bedienungsanleitung
CD mit Anleitungen und
Anwendersoftware
Transportbehälter mit
Schaumstoffeinlage

2.4 Bezeichnung der Komponenten

Tabelle 22 Bezeichnung der Komponenten
Siehe 1 Modus
Abb.
2 Zeit und Datum
1
3 Batteriestatus
4 Gemessene Werte
5 Ausgewähltes Ventil und Ventileinstellung
6 Menüleiste
7 Taste ein/aus/Eingabe
8 Tasten Zeile auf/Zeile ab
9 Taste Abbrechen/Zurück
Siehe 10 Bildschirm und Tastatur (Details siehe
Abb. oben)
2
11 Gerätegehäuse mit Gummipolsterung
Abdeckung für Schlauch und
12
Temperatursensoranschlüsse
Siehe 13 Batterieabdeckung
Abb.
14 Typenschild und Kalibrierungskennzeichen
3
(Anbringung nach der ersten
Neukalibrierung)
15 Abdeckung für Schlauch- und
Temperatursensoranschlüsse
Siehe
16 Buchse für Batterieladegerät
Abb.
4
Siehe
17 Infrarotsender
Abb.
18 USB-Anschluss
5
Siehe 19 Buchse T
Abb.
20 Buchse T
6
21 Anschluss für Hochdruckschlauch
22 Anschluss für Niederdruckschlauch

2.5 Aufladen der Batterien

 Stecken Sie das Kabel des Batterieladegeräts in die
Netzstromsteckdose und in die Strombuchse an der
rechten Seite des Geräts ein (siehe Abb. 4, Punkt 16).
 Die Batterien werden aufgeladen. Das Aufladen wird mit
den folgenden Status durch ein Licht auf dem
Batterieladegerät angezeigt:
 Gelb: Nicht angeschlossen oder initialisiert
 Orange: Schnelles Aufladen
 Grün/gelb: Top-Off Aufladen
VM242A BASICMES-2
Ersatzteil-
Bestellnummer
EN9H-2321GE25
VMS242A007
für Temperaursensor
1
für Temperaursensor
2
MU2H-1054GE25 R0411
