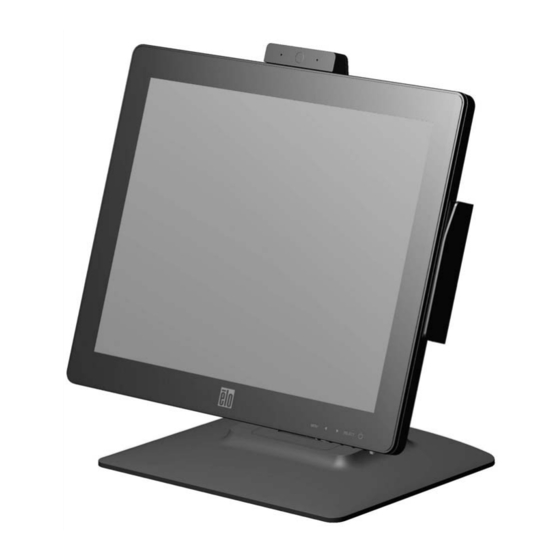

Elo Touch Solutions 1523L Bedienungsanleitung
Touchmonitore
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Elo Touch Solutions 1523L
Inhaltszusammenfassung für Elo Touch Solutions 1523L
- Seite 1 BEDIENUNGSANLEITUNG Elo Touch Solutions 1523L und 1723L Touchmonitore SW601954 Rev A...
- Seite 2 Änderungen an dem Inhalt vorzunehmen, ohne dass daraus eine Verpflichtung für Elo erwächst, jemanden über eine solche Überarbeitung oder Änderung zu informieren. Erwähnte Marken Elo (Logo), Elo Touch Solutions, IntelliTouch und iTouch sind Marken von Elo und den verbundenen Unternehmen. Windows ist eine Marke der Microsoft Corporation. Bedienungsanleitung: 1523L, 1723L...
-
Seite 3: Inhaltsverzeichnis
Kapitel 2: Installation ....................5 Kapitel 3: Aufstellung ....................11 Kapitel 4: Betrieb .....................14 Kapitel 5: Technischer Support ................20 Kapitel 6: Sicherheit und Wartung ..............22 Kapitel 7: Gesetzliche Vorschriften ..............24 Kapitel 8: Garantieinformationen ..............29 Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 3 von 31... -
Seite 4: Kapitel 1: Einführung
Kapitel 1: Einführung Produktbeschreibung Ihr neuer Touchmonitor verbindet die zuverlässige Leistung von Elo Touch Solutions Touchprodukten mit den neuesten Entwicklungen in Touch-Technologie und Displaydesign. Diese Funktionskombination sorgt für einen natürlichen Informationsfluss zwischen dem Anwender und dem Touchmonitor. Für eine hochwertige Display-Leistung ist dieser Touchmonitor mit einer Aktiv-Matrix- TFT-LCD-Platte mit 16,2 Millionen Farben ausgestattet. -
Seite 5: Kapitel 2: Installation
Touchmonitor mit Schutzfolie über dem Bildschirm Bedienungsanleitungs-CD Broschüre zu den gesetzlichen Vorschriften in japanischer Sprache Kurzanleitung VGA-Kabel DVI-Kabel USB-Kabel Audiokabel AC-DC-Netzteil Stromkabel Nordamerika Stromkabel Europa Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 5 von 31... - Seite 6 Position. Der Touchmonitor wird in der flachen Position montiert geliefert. Befestigen Sie die Daumenschrauben in den mit „H“ markierten Schraublöchern auf der Unterseite des Ständers, um den Ständer in der senkrechten Position zu verwenden. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 6 von 31...
-
Seite 7: Kabelanschlussplatte Und Schnittstellen
Befestigen Sie die Daumenschrauben in den mit „L“ markierten Schraublöchern auf der Unterseite des Ständers, um den Ständer in der flachen Position zu verwenden. Kabelanschlussplatte und Schnittstellen AUDIOEINGANG DC-STROMEINGANG: 3,5 mm TRS-Buchse PIN Ø AUSSEN = 6,4 mm 1 Vms max. PIN Ø... -
Seite 8: Touchmonitor-Anschlüsse
Software-Treiber installiert werden. Für Ihren Projected-Capacitive-Touchmonitor sind keine zusätzlichen Treiber erforderlich; der Monitor verwendet die Windows HID-Treiber. Die Treiber für Windows 7 und XP sind auf der Website von Elo Touch Solutions erhältlich. Auf der Elo Website www.elotouch.com erhalten Sie ... - Seite 9 Wählen Sie den passenden Treiber von der Elo Touch Solutions Website aus und laden Sie ihn herunter. Installieren Sie bei Systemen mit Windows XP die „USB-Touchscreen-Treiber“ auf die Aufforderung hin. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 9 von 31...
- Seite 10 Aktivieren Sie bei einer Installation auf einem Windows 7-System unter „Elo USB-Schnittstellen - andere Touchscreens“ das Kontrollkästchen „Treiber installieren“. Nachdem Sie den Endbenutzer-Lizenzvertrag akzeptiert haben, werden die Treiber installiert. Starten Sie Ihren Computer nach Abschluss der Installation neu. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 10 von 31...
-
Seite 11: Kapitel 3: Aufstellung
Beim 17-Zoll-Monitor befindet sich auf der Rückseite die 75 x 75 mm große Montageplatte für 4 M4-Schrauben. Entfernen Sie den Ständer mit einem Kreuzschlitzschraubendreher, um diese Befestigungsplatte zugänglich zu machen. Die FDMI-konforme VESA-Befestigungsplatte ist mit folgendem Code gekennzeichnet: VESA MIS-B, 75, C. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 11 von 31... - Seite 12 ÖFFNUNG FÜR M4-GEWINDE, KENSINGTON-SCHLOSS MAX. SCHRAUBENLÄNGE 7 mm AB MONTAGE- OBERFLÄCHE, X 4 Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 12 von 31...
- Seite 13 Beim 17-Zoll-Touchmonitor befinden sich drei Gewindeschraublöcher für M4-Schrauben unten im Sockel. Mit diesen Schrauben kann das Gerät fest montiert werden. M4-GEWINDE, MAX. SCHRAUBENLÄNGE KABELÖFFNUNG 7 mm AB MONTAGE- OBERFLÄCHE, x 3 36,2 KABELÖFFNUNG Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 13 von 31...
-
Seite 14: Kapitel 4: Betrieb
Anwenders angepasst werden soll. iTouch Plus Touch-Technologie Wenn der Touchmonitor an einen Windows 7-Computer angeschlossen ist, kann er 2 gleichzeitige Berührungen melden. Unter Windows XP meldet der Touchmonitor nur einzelne Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 14 von 31... - Seite 15 Wenn Sie mehrere iTouch Plus-Monitore verwenden möchten, doppelklicken Sie auf das Desktopsymbol EloConfig, um den Elo Touchscreen-Konfigurationsbildschirm aufzurufen. Wählen Sie die Option „Match Touch to Display...“ (Touch an Display anpassen), um mehrere Monitore zu kalibrieren. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 15 von 31...
-
Seite 16: Projected Capacitive Touch-Technologie
Es ist unwahrscheinlich, dass die Videowiedergabe Ihres Touchmonitors justiert werden muss. Jedoch können Abweichungen in der analogen VGA-Videoausgabe eine Justierung Ihres Touchmonitors über die OSD-Steuerung für eine optimale Darstellungsqualität erforderlich machen. Diese Einstellungsänderungen werden im Touchmonitor gespeichert. Um die Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 16 von 31... -
Seite 17: On-Screen Display (Osd)
Erhöht den Wert der ausgewählten Öffnet das Untermenü OSD-Kontrast. Einstellung / wählt nächstes Menüelement aus. Select Wählt die zu ändernde Einstellung aus / Auto Adjust [automatische Justierung] [Auswahl] wählt das gewünschte Untermenü aus. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 17 von 31... - Seite 18 Bei einem Wechsel der Seitenverhältnisoptionen muss der Touchscreen eventuell neu kalibriert werden. Stellt die Schärfe des angezeigten Bildes ein. Sharpness [Schärfe] Standardeinstellung: keine Justierung Gilt nur für andere als die systemeigenen Eingangsvideoauflösungen. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 18 von 31...
-
Seite 19: Sperren Von Osd-Tasten Und Ein-/Ausschalter
Halten Sie die Tasten „Menü“ und „Nach unten“ zwei Sekunden lang gedrückt, um die Sperrfunktion des Ein-/Ausschalters zu aktivieren bzw. zu deaktivieren. Bei aktivierter Sperre des Ein-/Ausschalters hat ein Drücken dieses Schalters keinerlei Wirkung auf das System. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 19 von 31... -
Seite 20: Kapitel 5: Technischer Support
Wenn Sie Probleme mit Ihrem Touchmonitor haben, schauen Sie in der folgenden Tabelle nach. Sollte sich das Problem durch die vorgeschlagenen Aktionen nicht beheben lassen, wenden Sie sich an Ihren Fachhändler oder den Elo Touch Solutions Kundendienst. Lösungen für typische Probleme Problem Vorschläge zur Problembehebung... -
Seite 21: Technische Hilfe
Die technischen Daten dieses Gerätes finden Sie unter www.elotouch.com/products. Die Online-Selbsthilfe finden Sie unter www.elotouch.com/go/websupport. Den technischen Support erreichen Sie unter www.elotouch.com/go/contactsupport. Telefonnummern für weltweiten technischen Support finden Sie auf der letzten Seite dieser Bedienungsanleitung. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 21 von 31... -
Seite 22: Kapitel 6: Sicherheit Und Wartung
Tuch bzw. einen Schwamm. Tragen Sie den Reiniger auf keinen Fall direkt auf den Touchscreen auf. Verwenden Sie keinen Reinigungsalkohol (Methyl, Ethyl oder Isopropyl), Verdünner, Benzol oder ein scheuerndes Reinigungsmittel. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 22 von 31... -
Seite 23: Richtlinie Für Elektro- Und Elektronikalt-/Schrottgeräte (Weee)
Richtlinie für Elektro- und Elektronikalt-/Schrottgeräte (WEEE) Dieses Produkt darf nicht im Hausmüll entsorgt werden. Es sollte bei einer entsprechenden Einrichtung für Wertstoffrückgewinnung und Recycling abgegeben werden. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 23 von 31... -
Seite 24: Kapitel 7: Gesetzliche Vorschriften
Kabelverbindungen kann die elektrische Sicherheit des Geräts beeinträchtigen und die CE-Marke für Emissionen und Störsicherheit, wie sie durch die folgenden Vorschriften erforderlich sind, ungültig machen: Dieses Gerät der Informationstechnologie (ITE) muss eine CE-Marke auf dem Herstelleretikett Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 24 von 31... - Seite 25 Richten Sie die Antenne des betroffenen Empfangsgerätes anders aus. iv) Stecken Sie das Digitalgerät in eine andere AC-Steckdose ein, sodass das Digitalgerät und der betroffene Empfänger unterschiedliche Stromkreise verwenden. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 25 von 31...
-
Seite 26: Behördliche Zertifizierungen
III. Behördliche Zertifizierungen Dieser Monitor hat die folgenden Zulassungen/Zertifizierungen erhalten: Australien C-Tick Japan VCCI Taiwan BSMI Kanada CUL, IC Korea KCC, Vereinigte Staaten e-Standby FCC, UL China CCC Mexiko CoC Europa CE Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 26 von 31... -
Seite 27: China Rohs
X: Die Menge dieses Gift- oder Schadstoffes in wenigstens einem der homogenen Stoffe dieser Komponente liegt oberhalb der gemäß SJ/T11363-2006 erforderlichen Grenzwerte. Die mit X gekennzeichneten Stoffe wurden gemäß der EU RoHS-Richtlinien von den Anforderungen freigestellt. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 27 von 31... - Seite 28 Temperatur: 0 °C bis 40 °C Luftfeuchtigkeit: 20% bis 80% (nicht kondensierend) Aufstellhöhe: 0 bis 3.048 m Lagerbedingungen: Temperatur: -20 °C bis 60 °C Luftfeuchtigkeit: 10% bis 90% (nicht kondensierend) Aufstellhöhe: 0 bis 12.192 m Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 28 von 31...
-
Seite 29: Kapitel 8: Garantieinformationen
Verwendungszwecks des Produkts und eines Systemdesigns oder -entwurfs oder (ii) eine Feststellung der vorschriftsmäßigen Verwendung des Produkts durch den Käufer in Hinblick auf anwendbare Gesetze, Vorschriften, Rechtsvorschriften oder Normen bezieht. Der Käufer trägt die vollständige Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 29 von 31... - Seite 30 Der Käufer hat den Verkäufer gegenüber jeglicher Haftung, sämtlichen Ansprüchen, Verlusten, Kosten oder Ausgaben (einschließlich angemessener Rechtsanwaltsgebühren) schad- und klaglos zu halten, die auf Produkte des Käufers bzw. auf Zusagen oder Garantien für dieselben zurückgeführt werden können. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 30 von 31...
-
Seite 31: Besuchen Sie Unsere Website
Tel.: 86-923-0251 301 Constitution Drive Fax: 1-650-361-4722 Fax: +32(0)(16)35-2101 Fax: +81(45)478-2180 Fax: 305-931-0124 Menlo Park, CA 94025 customerservice@elotouch.com elosales@elotouch.com www.tps.co.jp www.elotouch.com.ar Copyright 2012 Elo Touch Solutions, Inc. Alle Rechte vorbehalten. Bedienungsanleitung: 1523L, 1723L SW601954 Rev A, Seite 31 von 31...
