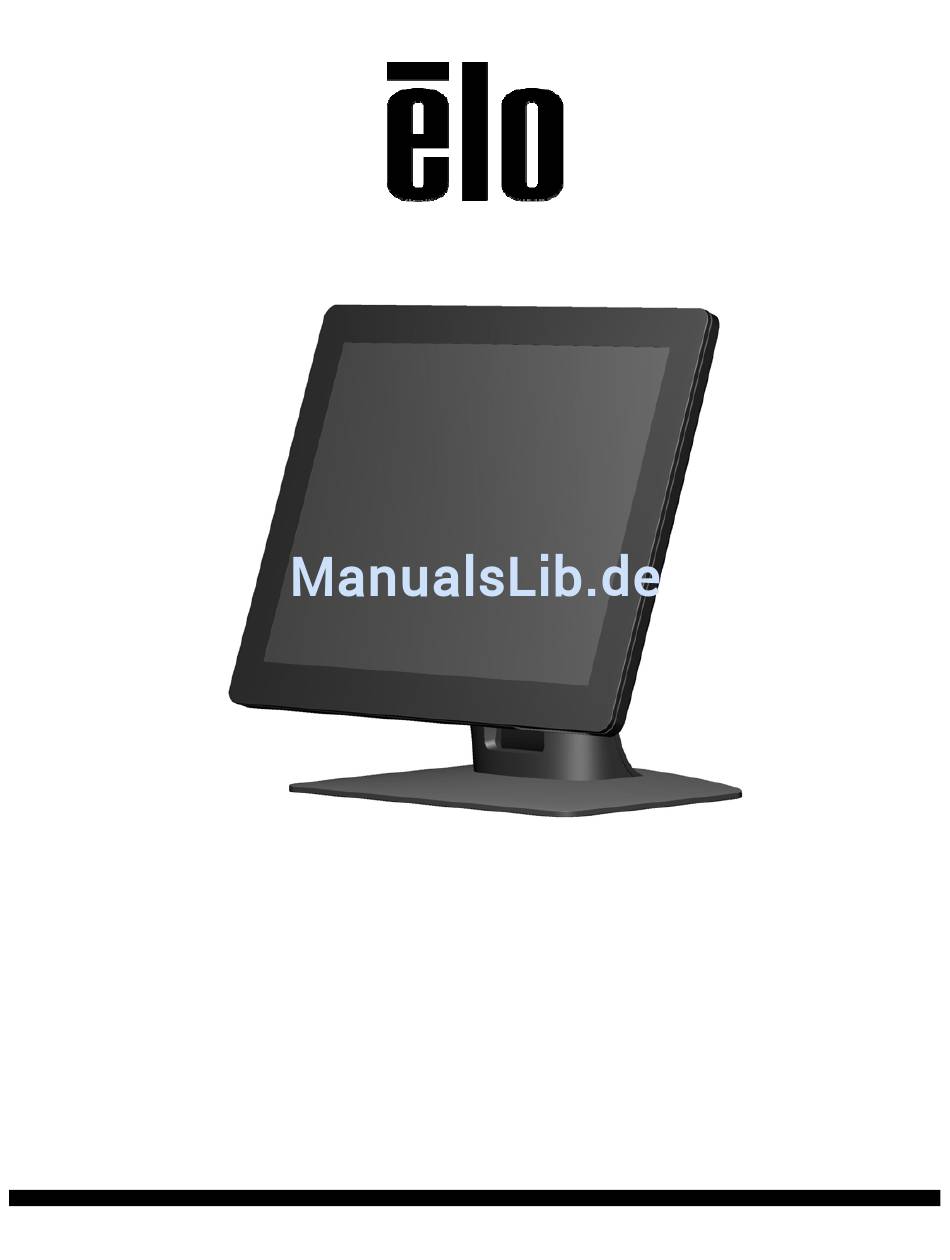

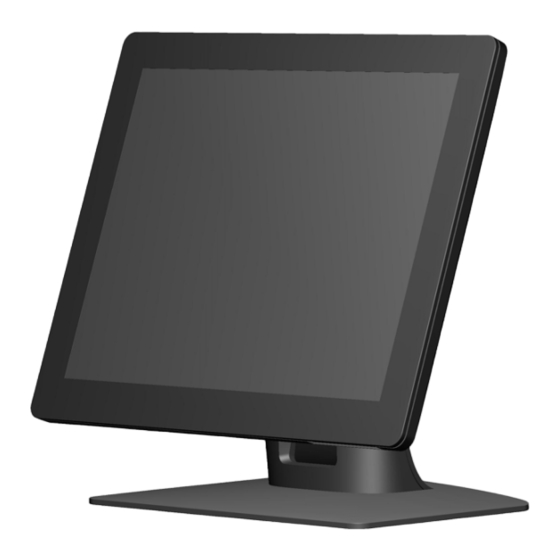

- Seite 1 BEDIENUNGSANLEITUNG Elo Touch Solutions 1517L und 1717L Touchmonitore SW601711 Rev C...
- Seite 2 über eine solche Überarbeitung oder Änderung zu informieren. Verwendete Markenzeichen AccuTouch, CarrollTouch, Elo, Elo (Logo), Elo Touch, Elo Touch Solutions, Elo TouchSystems, IntelliTouch, iTouch, SecureTouch, TouchTools und VuPoint sind Marken von Elo und den verbundenen Unternehmen. Windows ist eine Marke der Microsoft Corporation.
-
Seite 3: Inhaltsverzeichnis
Kapitel 4: Betrieb ..................18 Kapitel 5: Technischer Support .............. 23 Kapitel 6: Sicherheit und Wartung ............25 Kapitel 7: Gesetzliche Vorschriften ............27 Kapitel 8: Garantieinformationen ............32 Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 3 von 33... -
Seite 4: Kapitel 1: Einführung
Kapitel 1: Einführung Produktbeschreibung Ihr neuer Touchmonitor verbindet die zuverlässige Leistung von Elo Touch Solutions Touchprodukten mit den neuesten Entwicklungen in Touch-Technologie und Displaydesign. Diese Funktionskombination sorgt für einen natürlichen Informationsfluss zwischen dem Anwender und dem Touchmonitor. Für eine hochwertige Display-Leistung ist dieser Touchmonitor mit einem Aktiv-Matrix-TFT- LCD-Display ausgestattet, das 16,2 Millionen Farben anzeigen kann. -
Seite 5: Kapitel 2: Installation
• Broschüre zu den gesetzlichen Vorschriften in japanischer Sprache • Kurzanleitung • VGA-Kabel • USB-Kabel • Stromkabel Nordamerika • Stromkabel Europa • Stromkabel China • Stromkabel Japan • Adapter für japanisches Stromkabel (3 Stifte zu 2 Stiften) Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 5 von 33... -
Seite 6: Kabelanschlussplatte Und Schnittstellen
4. Sollten Sie ein optionales Netzteil erworben haben, können Sie auch das Kabel an die Wechselstrom-Wandsteckdose und an die Buchse des Netzteils anschließen. Schließen Sie den Gleichstrom-Ausgang des Netzteils an den Gleichstrom-Netzeingang des Monitors an. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 6 von 33... -
Seite 7: Installation Der Software-Treiber Für Die Touch-Technologie
Treiber installiert werden. Da der Projected-Capacitive-Touchmonitor die HID-Treiber von Windows verwendet, müssen keine zusätzlichen Treiber installiert werden. Die Treiber für Windows 7 und XP sind auf der Website von Elo Touch Solutions erhältlich. Auf der Elo Website www.elotouch.com finden Sie ebenfalls •... - Seite 8 Wählen Sie den benötigten Treiber auf der Website von Elo Touch Solutions aus und laden Sie ihn herunter: Doppelklicken Sie bei Installationen unter Windows 7 auf den EloSetup Installer: Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 8 von 33...
- Seite 9 Sie auf „One More Minute“ (Noch eine Minute). Mit jedem Klick wird die Zeit bis zum Neustart um eine Minute verlängert. Hinweis: Das System führt den Neustart automatisch durch, sobald der Zähler für die verbleibende Zeit („Time left“) 0 erreicht hat. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 9 von 33...
- Seite 10 Doppelklicken Sie bei Installationen unter Windows XP auf das Desktopsymbol. Klicken Sie auf die Schaltfläche „Unzip“, um die ZIP-Dateien zu entpacken: Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 10 von 33...
- Seite 11 Wählen Sie einen oder mehrere der Treiber für die Installation aus. Klicken Sie auf „Next“ (Weiter). Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 11 von 33...
- Seite 12 Nachdem Sie den Endbenutzer-Lizenzvertrag akzeptiert haben, werden die Treiber installiert. Sie können auf Wunsch den Touchmonitor nach der Installation kalibrieren. Starten Sie Ihren Computer nach Abschluss der Installation neu. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 12 von 33...
- Seite 13 Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 13 von 33...
-
Seite 14: Kapitel 3: Aufstellung
Befestigungsplatte zugänglich zu machen. Die FDMI-konforme VESA-Befestigungsplatte ist mit folgendem Code gekennzeichnet: VESA MIS-B, 75, C. M4-GEWINDE, MAX. SCHRAUBENLÄNGE 7 mm AB ÖFFNUNG FÜR MONTAGE-OBERFLÄCHE, KENSINGTON-SCHLOSS Für die VESA-Befestigung ist eine optionale Füllplatte erhältlich: E000404 (schwarz) E000420 (weiß) Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 14 von 33... - Seite 15 Befestigungsplatte zugänglich zu machen. Die FDMI-konforme VESA-Befestigungsplatte ist mit folgendem Code gekennzeichnet: VESA MIS-B, 75, C. M4-GEWINDE, MAX. SCHRAUBENLÄNGE 7 mm AB ÖFFNUNG FÜR MONTAGE-OBERFLÄCHE, KENSINGTON-SCHLOSS Für die VESA-Befestigung ist eine optionale Füllplatte erhältlich: E000405 (schwarz) E000421 (weiß) Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 15 von 33...
- Seite 16 Sockels befinden sich unter kleinen Abdeckungen zwei weitere Schraublöcher. Die dazuge- hörige Anleitung finden Sie auf den nächsten Seiten. M4-GEWINDE, MAX. SCHRAUBENLÄNGE 7 mm AB MONTAGE-OBERFLÄCHE, Ø 5,5 SCHRAUBLÖCHER UNTER ABDECKUNGEN FÜR M4-SENKKOPFSCHRAUBEN, X 2 1717 SOCKEL – UNTENANSICHT Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 16 von 33...
- Seite 17 Sie die Abdeckung wieder auf. ZUM ZUGANG ZU SCHRAUBLÖCHERN ABDECKUNGEN AUF BEIDEN SEITEN ABNEHMEN SIEHE DETAILANSICHT A SOCKEL MIT M5-SENKKOPF- SCHRAUBEN (x 2) AUF STANDFLÄCHE BEFESTIGEN DETAILANSICHT A MASSSTAB 3,000 Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 17 von 33...
-
Seite 18: Kapitel 4: Betrieb
Ihr Touchmonitor wurde bereits vollständig kalibriert geliefert; eine manuelle Kalibrierung sollte nicht erforderlich sein, außer wenn das Eingangsvideoformat nicht vollständig für die system- eigene Auflösung angepasst ist oder der Monitor auf die Bedürfnisse eines spezifischen Anwenders angepasst werden soll. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 18 von 33... -
Seite 19: On-Screen Display (Osd)
Funktion bei eingeblendetem OSD: Menü Ruft das OSD-Hauptmenü auf. Kehrt zum vorherigen OSD-Menü zurück. Reduziert den Wert der ausgewählten Öffnet das Untermenü OSD-Helligkeit. Einstellung / wählt vorheriges Menü- element aus. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 19 von 33... - Seite 20 Verschiebt das auf dem Bildschirm angezeigte Bild horizontal in Schritten von einem Pixel. H-Position Standardeinstellung: zentriert Nur bei VGA-Eingangsvideo Verschiebt das auf dem Bildschirm angezeigte Bild vertikal in Schritten von einem Pixel. V-Position Standardeinstellung: zentriert Nur bei VGA-Eingangsvideo Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 20 von 33...
- Seite 21 Es gibt folgende Möglichkeiten: VGA hat Vorrang, DVI hat Vorrang. Standardeinstellung: DVI hat Vorrang. Alle über das OSD vorgenommenen Touchmonitor-Einstellungen werden nach der Eingabe sofort gespeichert. Auf diese Weise müssen Sie die einmal vorgenommenen Änderungen nicht Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 21 von 33...
-
Seite 22: Sperren Von Osd-Tasten Und Ein-/Ausschalter
Halten Sie die Tasten „Menü“ und „Nach unten“ zwei Sekunden lang gedrückt, um die Sperrfunktion des Ein-/Ausschalters zu aktivieren bzw. zu deaktivieren. Bei aktivierter Sperre des Ein-/Ausschalters hat ein Drücken dieses Schalters keinerlei Wirkung auf das System. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 22 von 33... -
Seite 23: Kapitel 5: Technischer Support
Wenn Sie Probleme mit Ihrem Touchmonitor haben, schauen Sie in der folgenden Tabelle nach. Sollte sich das Problem durch die vorgeschlagenen Aktionen nicht beheben lassen, wenden Sie sich an Ihren Fachhändler oder den Elo Touch Solutions Kundendienst. Lösungen für typische Probleme Problem Vorschläge zur Problembehebung... -
Seite 24: Technische Hilfe
Die technischen Daten dieses Gerätes finden Sie unter www.elotouch.com/products. Die Online-Selbsthilfe finden Sie unter www.elotouch.com/go/websupport. Den technischen Support erreichen Sie unter www.elotouch.com/go/contactsupport. Telefonnummern für weltweiten technischen Support finden Sie auf der letzten Seite dieser Bedienungsanleitung. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 24 von 33... -
Seite 25: Kapitel 6: Sicherheit Und Wartung
Tuch bzw. einen Schwamm. Tragen Sie den Reiniger auf keinen Fall direkt auf den Touchscreen auf. Verwenden Sie keinen Reinigungsalkohol (Methyl, Ethyl oder Isopropyl), Verdünner, Benzol oder ein scheuerndes Reinigungsmittel. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 25 von 33... -
Seite 26: Richtlinie Für Elektro- Und Elektronikalt-/Schrottgeräte (Weee)
Einrichtung für Wertstoffrückgewinnung und Recycling abgegeben werden. Entsorgen Sie das Gerät am Ende seines Lebenszyklus entsprechend den lokalen Gesetzen und Vorschriften. In einigen Regionen bietet Elo Recyclingmöglichkeiten an. Informationen dazu finden Sie unter http://www.elotouch.com/AboutElo/ewaste-program/. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 26 von 33... -
Seite 27: Kapitel 7: Gesetzliche Vorschriften
Sicherheit des Geräts beeinträchtigen und die CE-Marke für Emissionen und Störsicherheit, die gemäß den folgenden Vorschriften erforderlich ist, ungültig machen: Dieses Gerät der Informationstechnologie (ITE) muss eine CE-Marke auf dem Herstelleretikett Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 27 von 33... - Seite 28 Richten Sie die Antenne des betroffenen Empfangsgerätes anders aus. iv) Stecken Sie das Digitalgerät in eine andere AC-Steckdose ein, sodass das Digitalgerät und der betroffene Empfänger unterschiedliche Stromkreise verwenden. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 28 von 33...
-
Seite 29: Behördliche Zertifizierungen
Name der Queck- polybromiertes polybromierte Blei Cadmium wertiges Komponente silber Biphenyl Diphenylether (Pb) (Cd) Chrom (Hg) (PBB) (PBDE) (Cr6+) Plastikteile Metallteile Draht- und Kabeleinheiten LCD-Platte Touchscreen PCBA Software (CD etc.) Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 29 von 33... -
Seite 30: Technische Daten Des Netzteils
Ausgang: 12 V DC, mindestens 4,16 A, LPS VI. Technische Daten des Monitors Elektrische Nennwerte: Eingang (1517L): 100-240 V AC, 50/60 Hz, 0,3 A oder 12 V DC, 2,5 A Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 30 von 33... - Seite 31 Eingang (1717L): 100-240 V AC, 50/60 Hz, 0,5 A oder 12 V DC, 2,5 Betriebsbedingungen: Temperatur: 0 °C - 40 °C Luftfeuchtigkeit: 20 % – 80 % (nicht kondensierend) Aufstellhöhe: 0 bis 3.048 m Lagerbedingungen: Temperatur: -20 °C - 60 °C Luftfeuchtigkeit: 10 % –...
-
Seite 32: Kapitel 8: Garantieinformationen
Kapitel 8: Garantieinformationen Garantieinformationen finden Sie unter http://www.elotouch.com/Support/warranty.asp Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 32 von 33... -
Seite 33: Besuchen Sie Unsere Website
1033 McCarthy Blvd Fax: 1-408-597-8001 Fax: +32(0)(16)35-2101 Fax: +86 (21) 3329 1400 Fax.: 305-931-0124 Milpitas, CA 95035 customerservice@elotouch.com elosales@elotouch.com www.elotouch.com.cn www.elotouch.com Copyright 2013 Elo Touch Solutions, Inc. Alle Rechte vorbehalten. Bedienungsanleitung: 1517L, 1717L SW601711 Rev C, Seite 33 von 33...
