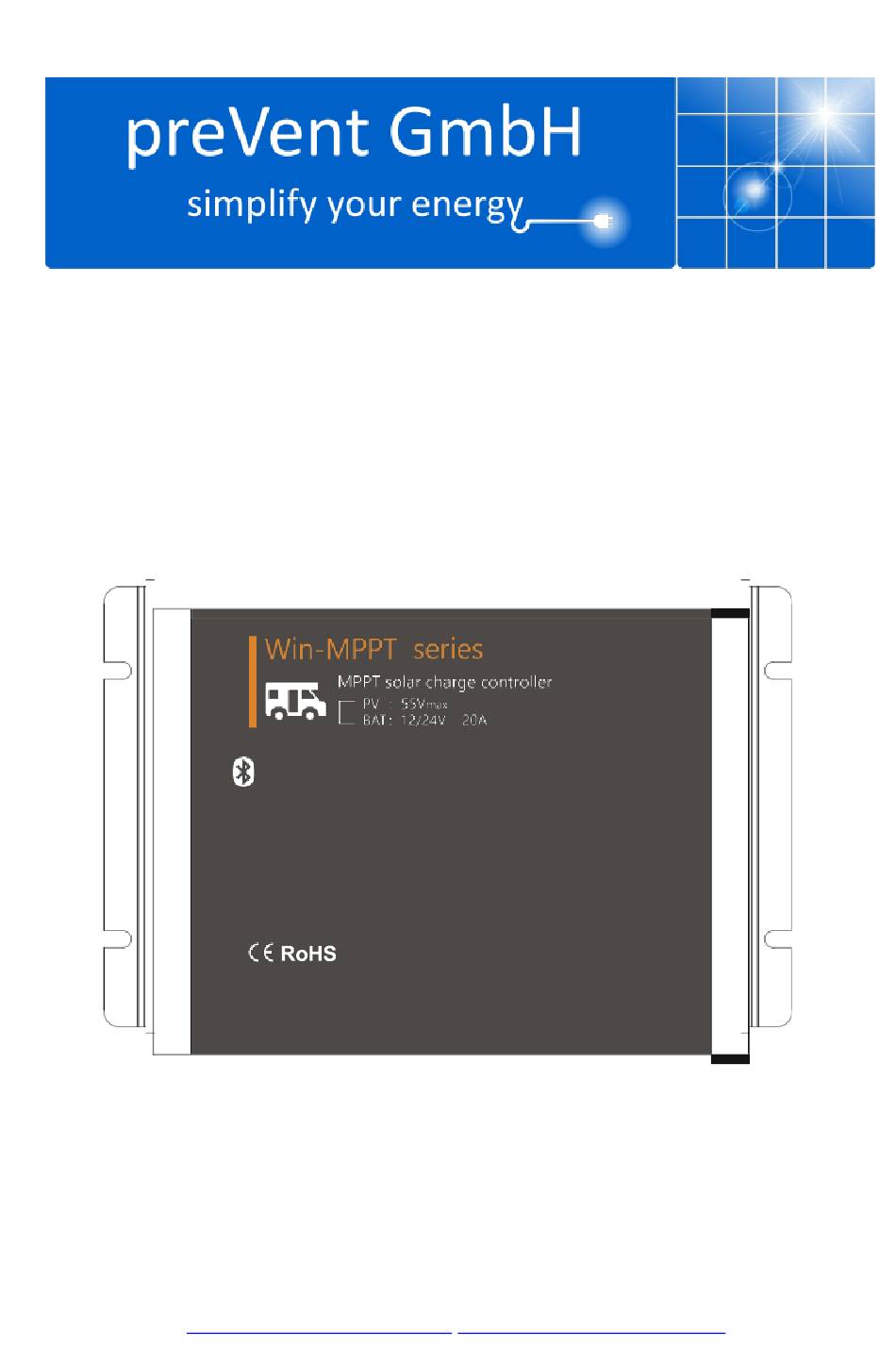

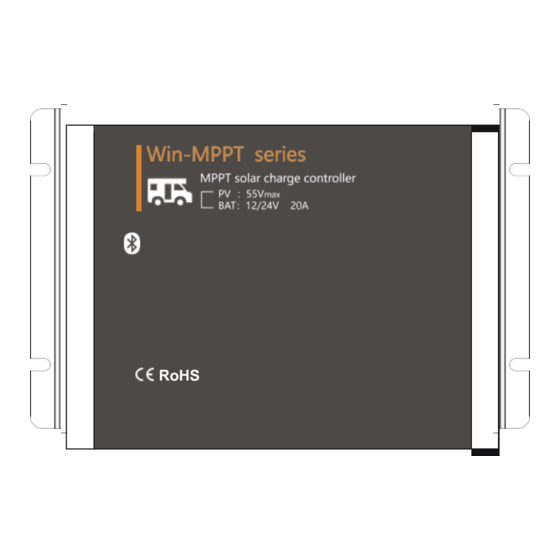

- Seite 1 1.03.02.10035-1 Win series MPPT Solar Laderegler 12/24V, 260/520W Benutzerhandbuch preVent GmbH Taunusstrasse 24 A 63694 Limeshain www.preVent-germany.com Info@prevent-germany.com Änderungen vorbehalten!
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Haftungsausschluss ..................... Sicherheitshinweise ................................... Haftungsausschluss .................................. 2 Produkt Übersicht ............................2.1 MPPT ......................................3 2.2 MPPT-Vier Ladestufen ................................4 Abmessungen ..............................Struktur und Zubehör ............................ Installation ............................... 5.1 Installation Hinweise ................................7 5.2 Anforderungen an den Montageort............................ 7 5.3 Verdrahtungsspezifikationen. -
Seite 3: Sicherheitshinweise Und Haftungsausschluss
Sehr geehrte Kunden, Vielen Dank, dass Sie sich für den Solarregler der Win-Serie entschieden haben. Bitte nehmen Sie sich die Zeit, um dieses Benutzerhandbuch zu lesen. Auf diese Weise können Sie viele Vorteile nutzen, die der Regler Ihrem Solarsystem bieten kann. Dieses Handbuch enthält wichtige Empfehlungen für die Installation und Verwendung usw. -
Seite 4: Hervorragende Eigenschaften
2.Übersicht Der Solar Laderegler der Win-Serie ist auf einer fortschrittlichen MPPT-Technologie (Maximum Power Point Tracking) basiert, die speziell für PV-Modul Systeme entwickelt wurde und einen Wirkungsgrad von bis 98% aufweist. Der Laderegler kann den maximalen Leistungspunkt (MPP) des PV-Modulsatz ("Array") schnell verfolgen, um die maximale Energie des PV-Moduls zu erhalten, insbesondere bei bewölktem Himmel, wenn sich die Lichtintensität kontinuierlich ändert. -
Seite 5: Ein Vorteil Gegenüber Herkömmlichen Ladereglern
Ein Vorteil gegenüber herkömmlichen Ladereglern Herkömmliche Steuerungen verbinden das Solarmodul beim Aufladen direkt mit der Batterie. Dies erfordert, dass das Solarmodul in einem Spannungsbereich arbeitet, der normalerweise unter dem Vmp des Moduls liegt. In einem 12-Volt-System kann die Batteriespannung beispielsweise zwischen 10,8 und 15 VDC liegen, aber die Vmp des Moduls liegen typischerweise bei 16 oder 17 V. -
Seite 6: Abmessungen
MPPT Laden ("Charge") In diesem Stadium hat die Batteriespannung die Ladespannung noch nicht erreicht und 100% der verfügbaren Solarenergie wird zum Aufladen der Batterie verwendet. "Boost" Laden ("Charge") Wenn die Batterie auf den "Boost"-Spannungssollwert aufgeladen wurde, wird eine Konstant Spannungs-Regelung verwendet, um eine Erwärmung und übermäßige Begasung der Batterie zu verhindern. -
Seite 7: Struktur Und Zubehör
4.Struktur und Zubehör ①Aluminium Gehäuse —Leitet Innenwärme Innenschutz. ②Temperaturfühler Port —Ermittlung Temperatur. Temperatur Kompensation. ③ PV Modul Klemmen —PV Module anschließen. ④Batterieklemmen —Batterie anschließen. ③ ⑤LED Display ④ —Display Zeigt Laderegler Status an. ① Ferntemperatursensor (Zubehör) Die Steuerung wird mit einem Temperatursensor mit einer Länge von 80 mm geliefert. Wenn Sie einen längeren Ferntemperatursensor benötigen, müssen Sie diesen separat erwerben. -
Seite 8: Installation
5.Installation Bitte lesen Sie vor der Installation alle Anweisungen und Vorsichtsmaßnahmen in diesem Handbuch 5.1 Installationshinweise ⑴Der solar Laderegler darf nur in PV-Anlagen gemäß diesem Benutzerhandbuch und den Spezifikationen anderer Modulhersteller verwendet werden. An den Solarladeregler darf keine andere Energiequelle als ein Solargenerator angeschlossen werden. -
Seite 9: Verdrahtungsspezifikationen
5.3 Verdrahtungsspezifikationen Die Verdrahtungs- und Installationsmethoden müssen den nationalen und lokalen elektrischen Spezifikationen entsprechen. Die Verdrahtungsspezifikationen der Solarbatterie müssen gemäß den Nennströmen ausgewählt werden. Die Verdrahtungsspezifikationen finden Sie in der folgenden Tabelle: Kabel Gesamtlänge <3 3 - 6 6 - 9 9 - 12 Einestrecke Abstand (m) Kabel Querschnitt (mm2/AWG) -
Seite 10: Bluetooth
6.Bluetooth 6.1 Bluetooth Kommunikation Bluetooth-Kommunikation weist folgenden Eigenschaften auf: Unterstützt Android mobile APP. Realisiert drahtlose Überwachungsfunktion des solar Ladereglers. Verwendet einen Bluetooth-dedizierten Hochleistungschip mit extrem geringem Stromverbrauch. Verwendet Bluetooth 4.2 und BLE Technologien. Kommunikation-Reichweite bis auf 10 m. Weiteres über die Bedienung der mobilen APP finden Sie in den Anweisungen zur Bluetooth-App. 6.2 Batterie Typ Dieser Laderegler arbeitet mit Flüssig-, Gel-, AGM- und Lithiumbatterien. -
Seite 11: Led-Anzeigen, Schutz Und Wartung
7.LED-Anzeigen, Schutz und Wartung 7.1 LED-Display Solar LED Batterie LED Batterie Kapazität LED Soc1 Soc2 Soc3 Soc4 Status Funktion PV-Modul ist richtig angeschlossen, ladet aber nicht Blinkt, schnell (0.1s/0.1s) MPPT Laden Solar LED (Rot) Blinkt (0.5s/0.5s) Ladet, "Equalization" oder "Boost" Blinkt, langsam (0.5s/2s) Laden, "Float"... -
Seite 12: Schutz
7.3 Schutz Schutz Beschreibung PV Überstrom Der Laderegler begrenzt die Ladeleistung auf die Nennladeleistung. Ein übergroßes PV-Modulsatz ("Array") arbeitet nicht mit maximaler Leistung. PV Kurzschluss Wenn ein PV-Kurzschluss auftritt, stoppt der den Ladevorgang. Entfernen Sie es, um den normalen Betrieb zu starten. PV Verpolung Voller Schutz gegen PV-Verpolung, keine Beschädigung der Steuerung. -
Seite 13: Technische Daten
