Schritt 4: Installation des Süllrands und verbinden der Senten

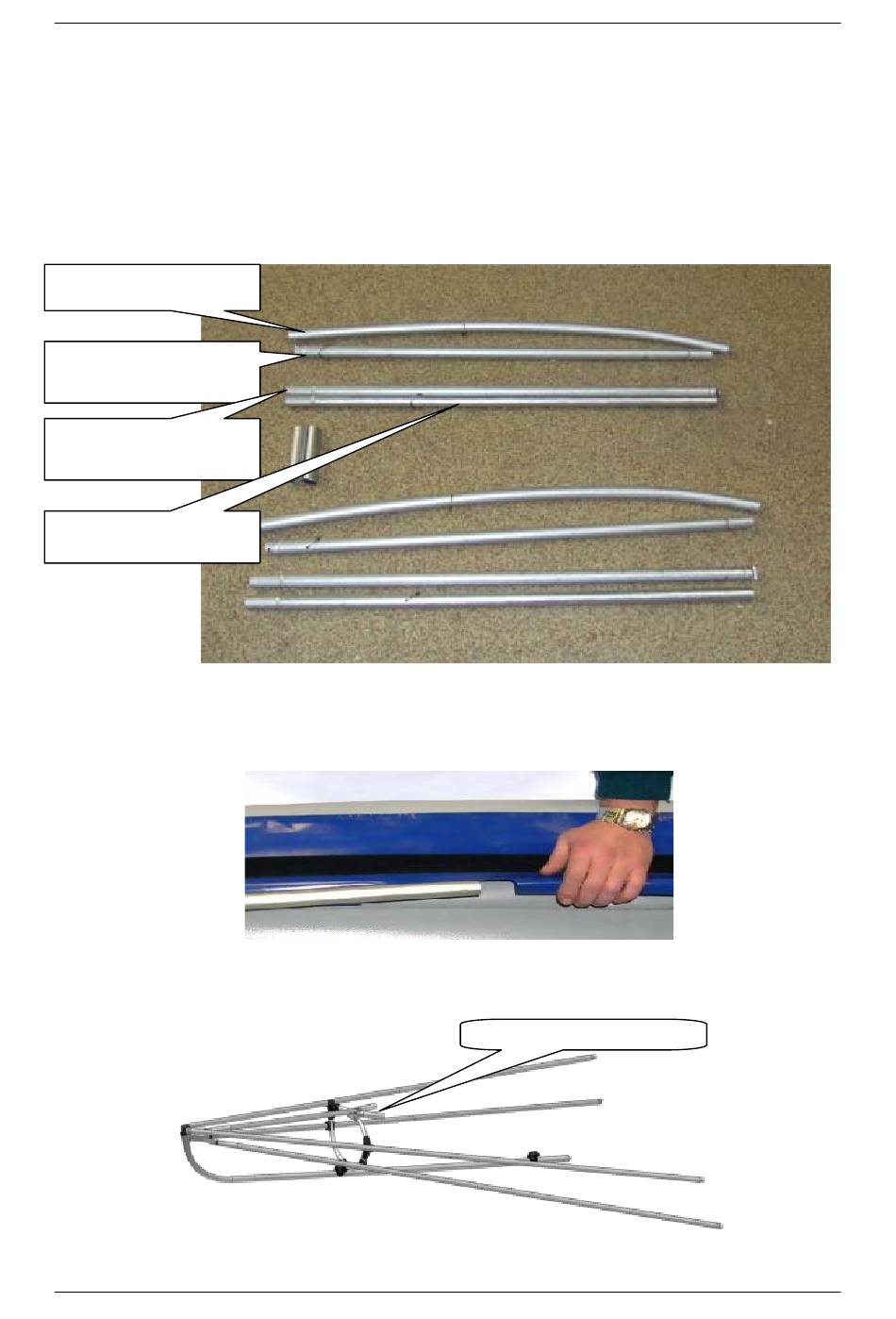

Jetzt ist der beste Zeitpunkt den Süllrand zu installieren.Der Süllrand ist der Rand
des Cockpits. Er besteht aus insgesamt 8 Rohren mit einem Rohrdurchmesser von
24 mm sowie zwei Schiebehülsen.
Von den acht Rohren, haben sechs so genannte D-Ringe aus Stahl installiert. Daran
werden später die Rückenlehnen der Sitze fixiert.
#1 Bugrohr (mit D-Ring)
#2 Mittelrohr Bug mit
Schloss (und D-Ring)
#3 Mittelrohr Heck mit
Schloss (ohne D-Ring)
#4 Heckrohr (mit
Schloss und D-Ring)
a) Stecken Sie jeweils das Heckrohr (#4) und das Mittelrohr Heck (#3) zusam-
men und führen Sie diese in die Hauttasche des Süllrands ein (durch den
größten Ausschnitt in der Haut). Achten Sie darauf, dass der D-Ring des Bug-
rohrs #1 auch an der Aussparung der Hauttasche für den Süllrand platziert ist!
b) Befestigen Sie die Süllrandrohre in den Aufnehmer des Heckelements
Aufbauanleitung Vuoksa III advanced – Stand 2010
Aufnehmer für die Süllrandrohre
Bild 35
13
