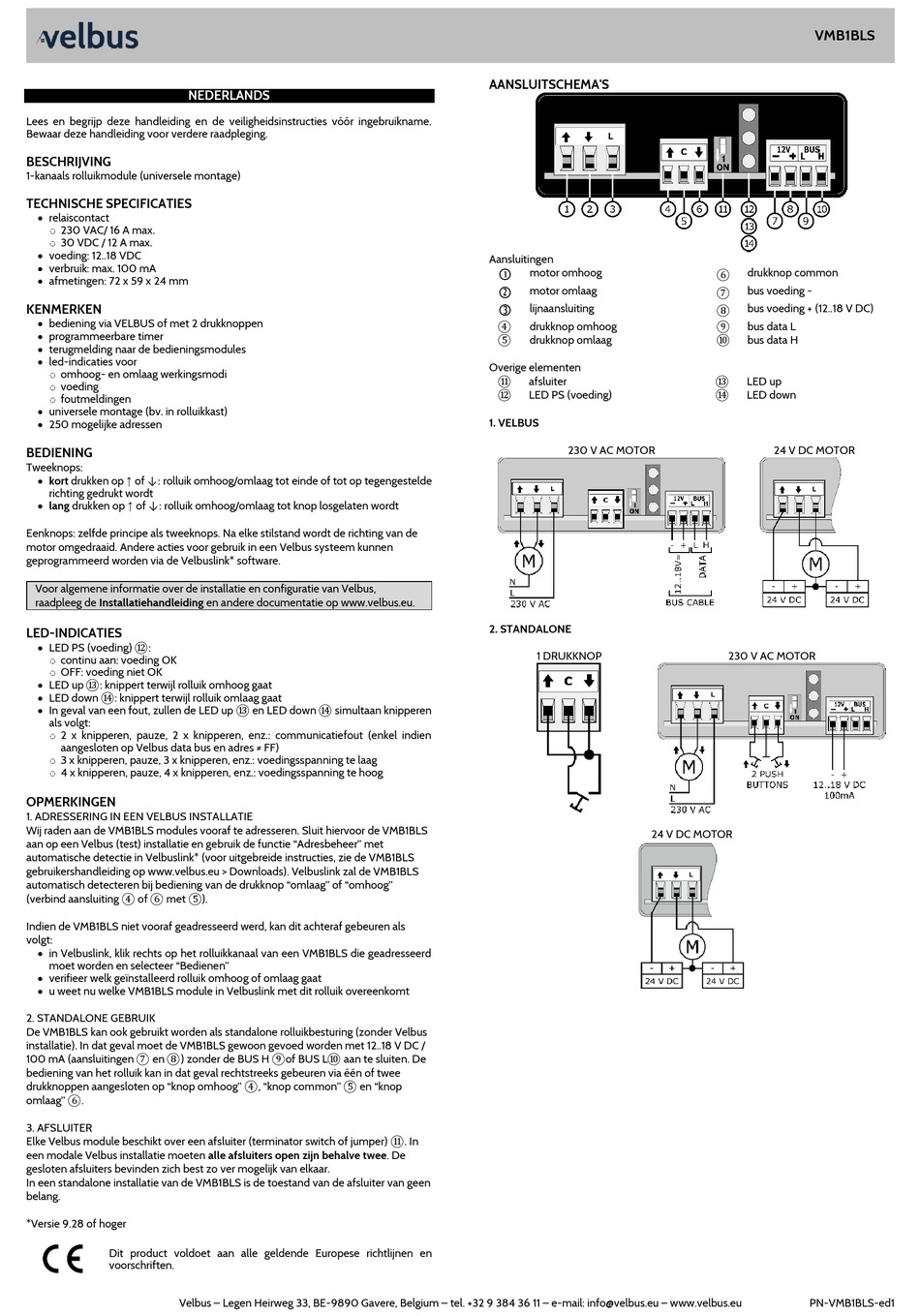

NEDERLANDS
Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.
Bewaar deze handleiding voor verdere raadpleging.
BESCHRIJVING
1-kanaals rolluikmodule (universele montage)
TECHNISCHE SPECIFICATIES
• relaiscontact
o 230 VAC/ 16 A max.
o 30 VDC / 12 A max.
• voeding: 12..18 VDC
• verbruik: max. 100 mA
• afmetingen: 72 x 59 x 24 mm
KENMERKEN
• bediening via VELBUS of met 2 drukknoppen
• programmeerbare timer
• terugmelding naar de bedieningsmodules
• led-indicaties voor
o omhoog- en omlaag werkingsmodi
o voeding
o foutmeldingen
• universele montage (bv. in rolluikkast)
• 250 mogelijke adressen
BEDIENING
Tweeknops:
• kort drukken op ↑ of ↓: rolluik omhoog/omlaag tot einde of tot op tegengestelde
richting gedrukt wordt
• lang drukken op ↑ of ↓: rolluik omhoog/omlaag tot knop losgelaten wordt
Eenknops: zelfde principe als tweeknops. Na elke stilstand wordt de richting van de
motor omgedraaid. Andere acties voor gebruik in een Velbus systeem kunnen
geprogrammeerd worden via de Velbuslink* software.
Voor algemene informatie over de installatie en configuratie van Velbus,
raadpleeg de Installatiehandleiding en andere documentatie op www.velbus.eu.
LED-INDICATIES
• LED PS (voeding) ⑫:
o continu aan: voeding OK
o OFF: voeding niet OK
• LED up ⑬: knippert terwijl rolluik omhoog gaat
• LED down ⑭: knippert terwijl rolluik omlaag gaat
• In geval van een fout, zullen de LED up ⑬ en LED down ⑭ simultaan knipperen
als volgt:
o 2 x knipperen, pauze, 2 x knipperen, enz.: communicatiefout (enkel indien
aangesloten op Velbus data bus en adres ≠ FF)
o 3 x knipperen, pauze, 3 x knipperen, enz.: voedingsspanning te laag
o 4 x knipperen, pauze, 4 x knipperen, enz.: voedingsspanning te hoog
OPMERKINGEN
1. ADRESSERING IN EEN VELBUS INSTALLATIE
Wij raden aan de VMB1BLS modules vooraf te adresseren. Sluit hiervoor de VMB1BLS
aan op een Velbus (test) installatie en gebruik de functie "Adresbeheer" met
automatische detectie in Velbuslink* (voor uitgebreide instructies, zie de VMB1BLS
gebruikershandleiding op www.velbus.eu > Downloads). Velbuslink zal de VMB1BLS
automatisch detecteren bij bediening van de drukknop "omlaag" of "omhoog"
(verbind aansluiting ④ of ⑥ met ⑤).
Indien de VMB1BLS niet vooraf geadresseerd werd, kan dit achteraf gebeuren als
volgt:
• in Velbuslink, klik rechts op het rolluikkanaal van een VMB1BLS die geadresseerd
moet worden en selecteer "Bedienen"
• verifieer welk geïnstalleerd rolluik omhoog of omlaag gaat
• u weet nu welke VMB1BLS module in Velbuslink met dit rolluik overeenkomt
2. STANDALONE GEBRUIK
De VMB1BLS kan ook gebruikt worden als standalone rolluikbesturing (zonder Velbus
installatie). In dat geval moet de VMB1BLS gewoon gevoed worden met 12..18 V DC /
100 mA (aansluitingen ⑦ en ⑧) zonder de BUS H ⑨of BUS L⑩ aan te sluiten. De
bediening van het rolluik kan in dat geval rechtstreeks gebeuren via één of twee
drukknoppen aangesloten op "knop omhoog" ④, "knop common" ⑤ en "knop
omlaag" ⑥.
3. AFSLUITER
Elke Velbus module beschikt over een afsluiter (terminator switch of jumper) ⑪. In
een modale Velbus installatie moeten alle afsluiters open zijn behalve twee. De
gesloten afsluiters bevinden zich best zo ver mogelijk van elkaar.
In een standalone installatie van de VMB1BLS is de toestand van de afsluiter van geen
belang.
*Versie 9.28 of hoger
Dit product voldoet aan alle geldende Europese richtlijnen en
voorschriften.
Velbus – Legen Heirweg 33, BE-9890 Gavere, Belgium – tel. +32 9 384 36 11 – e-mail: info@velbus.eu – www.velbus.eu
AANSLUITSCHEMA'S
Aansluitingen
 motor omhoog
 motor omlaag
 lijnaansluiting
drukknop omhoog
④
drukknop omlaag
⑤
Overige elementen
afsluiter
⑪
LED PS (voeding)
⑫
1. VELBUS
230 V AC MOTOR
2. STANDALONE
1 DRUKKNOP
24 V DC MOTOR
VMB1BLS
drukknop common
⑥
bus voeding -
⑦
bus voeding + (12..18 V DC)
⑧
bus data L
⑨
bus data H
⑩
LED up
⑬
LED down
⑭
24 V DC MOTOR
230 V AC MOTOR
PN-VMB1BLS-ed1
