BEDIENUNGSANLEITUNG
GMF 302 Z O2 DA
mit Konzentrationsanzeige
Wichtig!
Die Handhabung des Gerätes setzt die Kenntnis und Beachtung dieser Betriebsanleitung voraus.
Der Anhang „Sicherheitshinweise für Errichter und Betreiber" ist unbedingt zu beachten!
Sensorik
Der Messfühler GMF 300 Z wird mit Zirkoniumsensoren betrieben. Das Sensorsignal wird auf den
Messstrombereich von 4-20mA umgesetzt. Das Ausgangssignal ist linear proportional zur Konzentration.
Das Stromsignal kann in einem Auswertegerät über einen Bürdenwiderstand gegen Masse ein auswertbares
Spannungssignal erzeugen.
Der Sensor muss beheizt werden, damit er auf Sauerstoff reagieren kann.
Die Stromaufnahme des Sensors beträgt zwischen 130mA (Versorgung=28V) und 340mA (Versorgung=12V ).
Je nach Leitungslänge ergibt sich dadurch ein Spannungsabfall vom Auswertegerät zum Messfühler,
der bei der Anlagenkonzeption berücksichtigt werden muss..
Montage
Der Messfühler ist für Wand- oder Deckenmontage geeignet.
Messfühleranschluss
Der Sauerstoffmessfühler GMF 300 Z kann mit einer ungeregelten Gleichspannung von 15-30V betrieben
werden.
WICHTIG:
Es wird eine Vorsicherung von 315 mA träge benötigt.
Bis 400 m kann als Messfühler-Zuleitung das abgeschirmte Kabel JY(St) 2x2x0.8mm verwendet werden.
Die Aderfarben können wie folgt zugeordnet werden:
Rot=> +24V (Klemme1), Weiß=> 4-20mA (Klemme2), Schwarz=> 0 V (Klemme3), Gelb=> Schirm (Klemme4)
Am Auswertegerät ist der Beidraht des Kabels JY(St)Y 2x2x0,8mm mit der gelben Ader zu verdrillen
und an Klemme 4 anzuschließen. Der Beidraht ist im Kabel mit der Abschirmung verbunden.
Am Messfühler ist der Beidraht mit dem Metallgehäuse zu verbinden.
VORSICHT:
Bei der Montage ist darauf zu achten, dass blanke Kabelenden und der blanke Beidraht mit
einer Isolation überzogen werden und nicht mit der Schaltung in Berührung kommen können.
Ist das Metallgehäuse auf geerdeten Stahlträgern angebracht, darf am Auswertgerät der Beidraht und die Ader
für Klemme 4 nicht angeschlossen werden.
Entwicklung + Fertigung + Service:
Heerweg 15 D, 73770 Denkendorf
Tel.:
07 11 / 34 14 - 159
Fax.: 07 11 / 34 14 - 047
E-Mail: info@umsitec.de

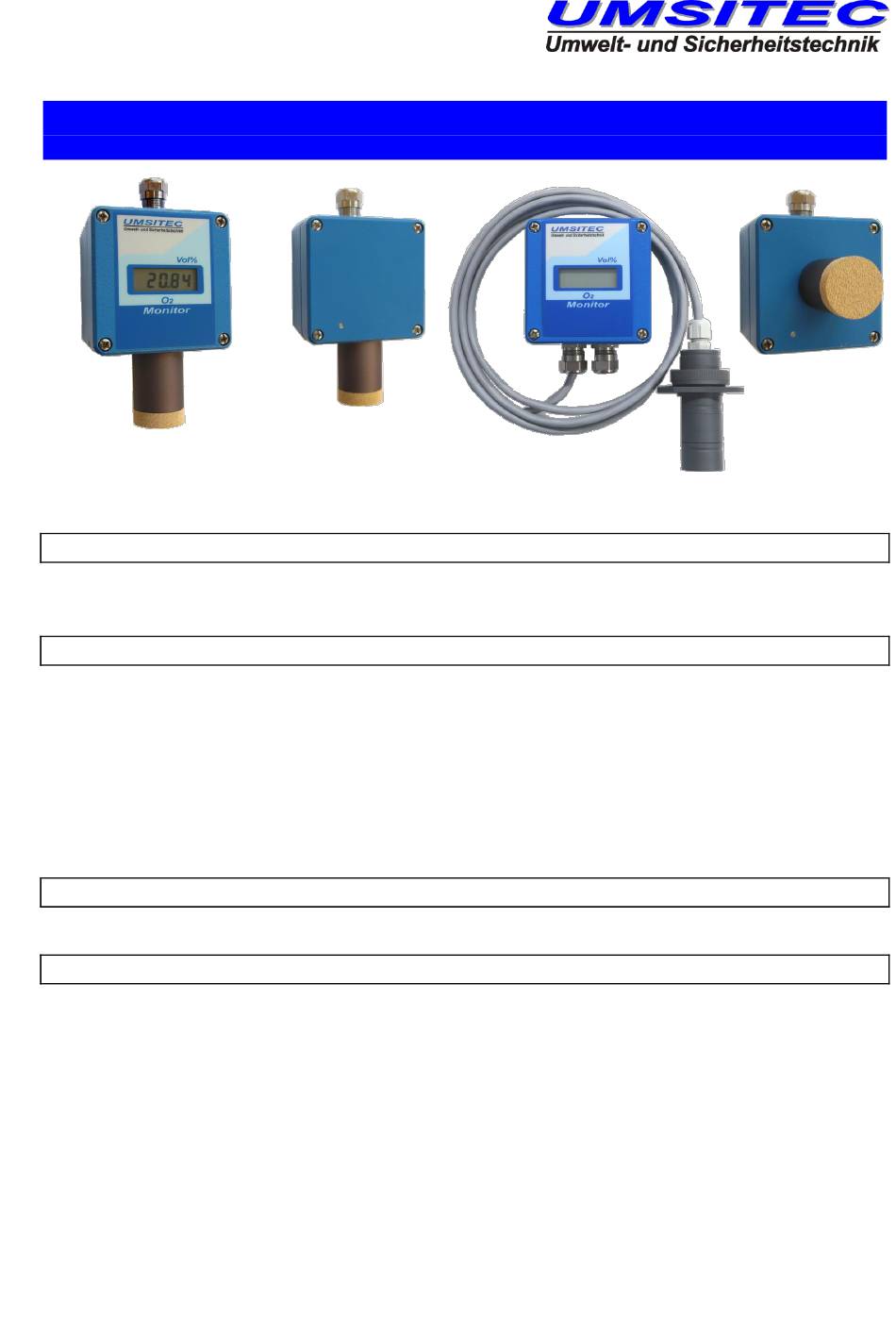

SAUERSTOFF - MESSFÜHLER mit Zirkonium Sonden
GMF 300 Z O2
ohne Display
GMF 300 Z O2
GMF 300 Z O2
mit LKA
mit 4-20 mA - Ausgang
GMF 300 Z O2 K
für Kanaleinbau
