Umsitec GMF 330 Z O2 Bedienungsanleitung
Planungsbüro + Service:
Esteraustr. 10, 56379 Holzappel
Tel.:
0 64 39 / 90 19 90
Fax.: 0 64 39 / 90 19 91
E-Mail: u.ramakers@umsitec.de
BEDIENUNGSANLEITUNG
SAUERSTOFF - MESSFÜHLER mit Zirkonium Sonden
GMF 330 Z O2
Standard
Wichtig!
Die Handhabung des Gerätes setzt die Kenntnis und Beachtung dieser Betriebsanleitung voraus. Der
Anhang „Sicherheitshinweise für Errichter und Betreiber" ist unbedingt zu beachten!
Sensorik
Der Messfühler GMF 330 Z wird mit Zirkoniumsensoren betrieben.
Das Sensorsignal wird digital ausgewertet und steht als Information zur Abfrage über den RS 485 BUS
und Auswertung über eine BUS-Zentrale zur Verfügung.
Der Sensor muß beheizt werden, damit er auf Gase reagieren kann.
Die Stromaufnahme des Sensors beträgt zwischen 130mA (Versorgung=28V) und 340mA ( Versorgung=12V ).
Je nach Leitungslänge ergibt sich dadurch ein Spannungsabfall vom Auswertegerät zum Messfühler, der bei
der Anlagenkonzeption berücksichtigt werden muß. Er sollte möglichst gering gehalten werden.
Montage
Der Messfühler ist für Wand- oder Deckenmontage geeignet.
Messfühleranschluss
Der Gasmessfühler GMF 330 Z kann mit einer ungeregelten Gleichspannung von 15-35V betrieben werden.
WICHTIG:
Es wird eine Vorsicherung von 315 mA träge benötigt.
Bis 400 m kann als Messfühler-Zuleitung das abgeschirmte Kabel JY(St) 2x2x0.8mm verwendet werden.
Die Aderfarben können wie folgt zugeordnet werden:
Rot => +24V (Kl 1), Weiß => A(Kl 2), Gelb => B(Kl 3) Schwarz => 0 V (Kl 4), Beidraht => PE (Kl 5)
Der Beidraht ist im Kabel mit der Abschirmung verbunden.
Am Messfühler ist der Beidraht mit dem Metallgehäuse zu verbinden.
VORSICHT:
Bei der Montage ist darauf zu achten, dass blanke Kabelenden und der blanke Beidraht mit
einer Isolation überzogen werden und nicht mit der Schaltung in Berührung kommen können.
Ist das Metallgehäuse auf geerdeten Stahlträgern angebracht, darf am Auswertgerät der Beidraht und die Ader
für Klemme 5 (PE) nicht angeschlossen werden.
Entwicklung + Fertigung + Service:
Heerweg 15 D, 73770 Denkendorf
Tel.:
07 11 / 34 14 - 159
Fax.: 07 11 / 34 14 - 047
E-Mail: info@umsitec.de

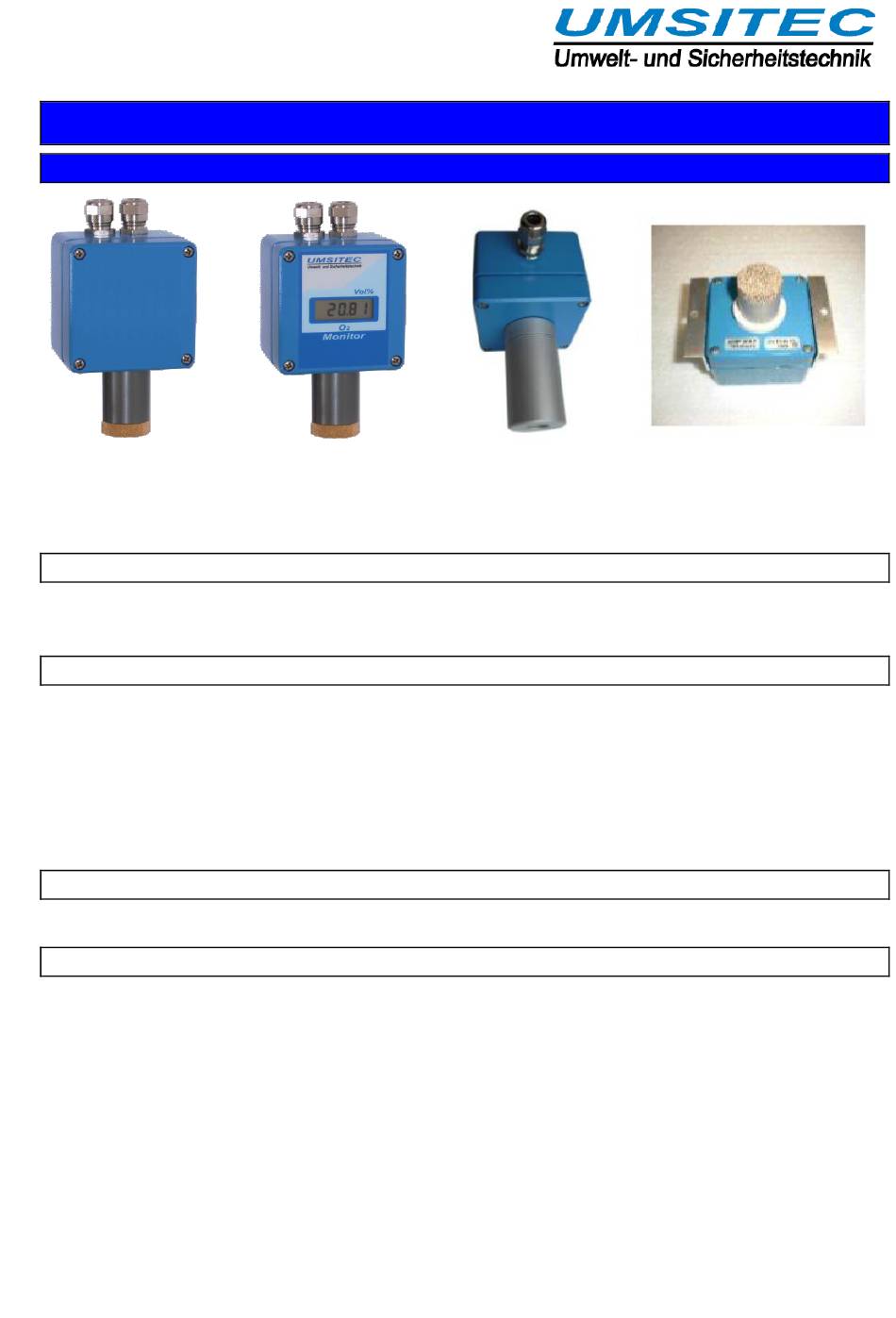

GMF 332 Z O2 DA
mit Konzentrationsanzeige
GMF 330 Z O2 BUS
GMF 330 Z O2 CA
für CA-Container
RS485 BUS
für
GMF 330 Z O2 K
für Kanaleinbau
Verwandte Anleitungen für Umsitec GMF 330 Z O2
Inhaltszusammenfassung für Umsitec GMF 330 Z O2
- Seite 1 Fax.: 07 11 / 34 14 - 047 E-Mail: info@umsitec.de E-Mail: u.ramakers@umsitec.de RS485 BUS BEDIENUNGSANLEITUNG GMF 330 Z O2 BUS für SAUERSTOFF - MESSFÜHLER mit Zirkonium Sonden GMF 330 Z O2 GMF 330 Z O2 CA GMF 330 Z O2 K...
- Seite 2 Kontroll-Nullgas (Stickstoff) Abgleich-Prüfgas (bekannte Sauerstoffkonzentration) Gasaufgabearmaturen (Durchflußregler, Durchflußmesser 0-1 Liter/Min) Gasaufgabestutzen Der Sensor kann mit einer beliebigen, bekannten Sauerstoffkonzentration kalibriert werden. Anschlussbild GMF 330 Z O2 BUS Kalibrationsanschluss CCS / GCS 4500 B (Sensor-Service-Port ) +24V 1 2 3 4...
- Seite 3 Technische Daten: GMF 330 Z O2 Eignung: staubige, schmutzige Räume, Laborräume, Air- Conditioning usw. Ungeeignet: Umgebungen mit sehr hohem Kohlendioxidgehalt oder Anwesenheit korrosiver Gase Messprinzip: Zirkoniumoxid Gasart: Sauerstoff Messbereich: 0..25 Vol%, 0..100 Vol%, bauartbedingt Messgenauigkeit: <+-1% vom Messbereich Anzeige: LCD-Konzentrationsanzeige, auf Wunsch Anlaufzeit: <...
- Seite 4 Gehäusemaße: GMF 330 Z O2 Wandaufbau: Kanaleinbau: d = 5,5mm Inbetriebnahme Die Einstellung des Messfühlers ist bei der Inbetriebnahme durch eine Prüfgasaufgabe zu kontrollieren. Wartung Zur Aufrechterhaltung der Funktionssicherheit ist eine Wartung in bestimmten Intervallen erforderlich. Das Wartungsintervall ist dem Prüfaufkleber am Auswertegerät zu entnehmen. Es beträgt längstens 1 Jahr.
