BEDIENUNGSANLEITUNG
SAUERSTOFF - MESSFÜHLER mit Zirkonium Sonden

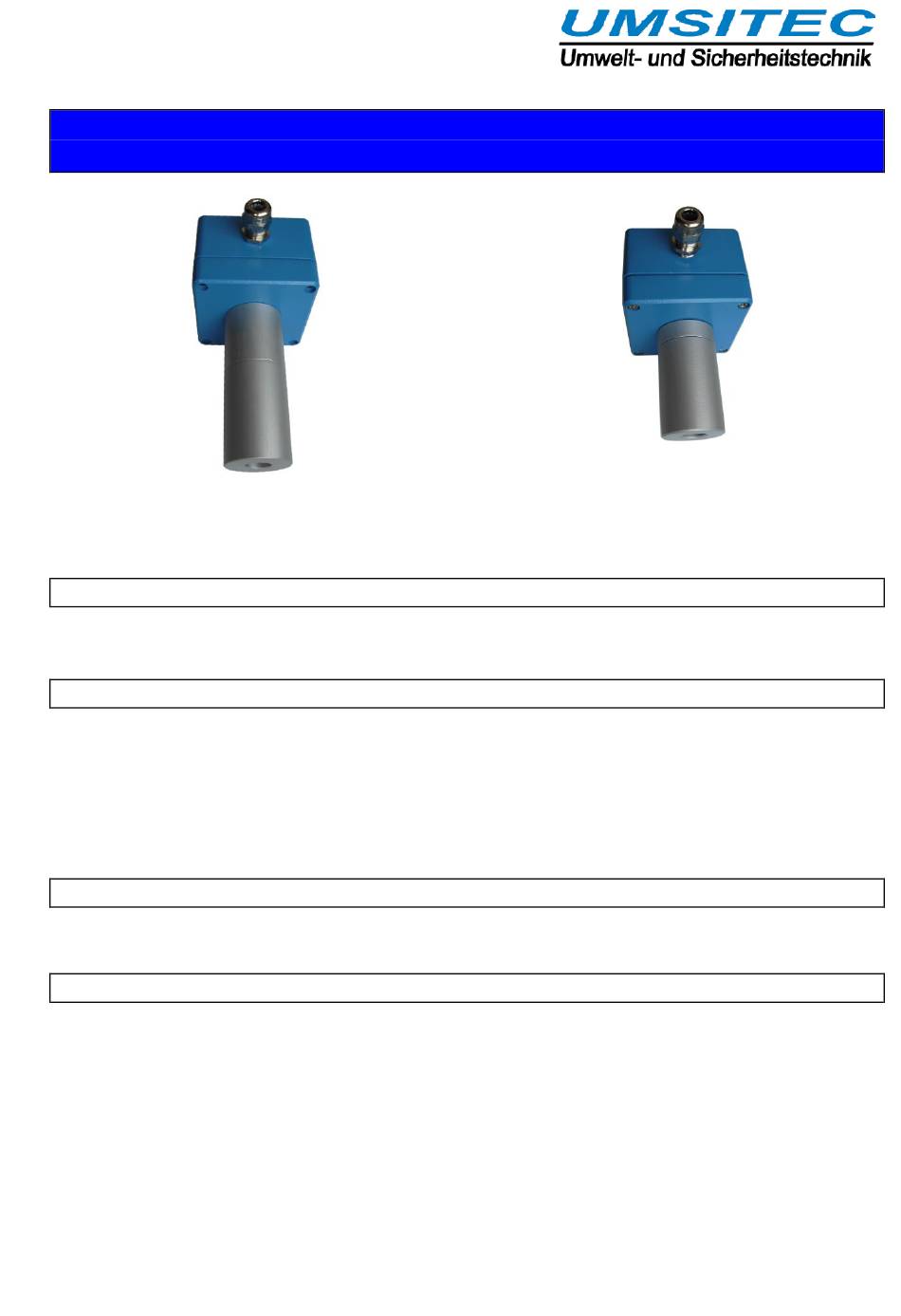

GMF 300 Z O2 LL
lange Lanze
für Wanddurchführung
Wichtig!
Die Handhabung des Gerätes setzt die Kenntnis und Beachtung dieser Betriebsanleitung voraus. Der
Anhang „Sicherheitshinweise für Errichter und Betreiber" ist unbedingt zu beachten!
Sensorik
Der Messfühler GMF 300 Z wird mit Zirkoniumsensoren betrieben. Das Sensorsignal wird auf den
Messstrombereich von 4-20mA umgesetzt. Das Ausgangssignal ist linear proportional zur Konzentration.
Das Stromsignal kann in einem Auswertegerät über einen Bürdenwiderstand gegen Masse ein auswertbares
Spannungssignal erzeugen.
Der Sensor wird beheizt, damit er auf Gase reagieren kann.
Die Stromaufnahme des Sensors beträgt zwischen 130mA (Versorgung=28V) und 340mA ( Versorgung=12V ).
Gehäuseausführungen
A. Gehäuse mit Tauchrohr-Sensoraufnahme L=100mm für Wanddurchführungsmontage
B. Gehäuse mit Sensoraufnahme L=70mm und 3/8" Gewinde für Rohr- bzw. Verschraubungsanschluss
Messfühleranschluss
Der Gasmessfühler GMF 300 Z kann mit einer ungeregelten Gleichspannung von 15-35V betrieben werden.
WICHTIG:
-
Es wird eine Vorsicherung von 315 mA träge benötigt.
-
Es muss ein abgeschrimtes Kabel verwendet werden
-
Das Metallgehäuse ist über die Anschlussleitung oder zusätzlich
an den Potentialausgleich anzuschließen.
-
Wenn durch die Montage das Gehäuse selbst bereits geerdet ist,
darf der Kabelschirm und der PE-Draht nur am Messfühler aufgelegt werden,
um Ausgleichsströme über das Signalkabel durch Potentialdifferenzen zu vermeiden.
VORSICHT:
Bei der Montage ist darauf zu achten, dass blanke Kabelenden mit einer Isolation
überzogen werden und nicht mit der Schaltung in Berührung kommen können.
Entwicklung + Fertigung + Service:
Heerweg 15 D, 73770 Denkendorf
Tel.:
07 11 / 34 14 - 159
Fax.: 07 11 / 34 14 - 047
E-Mail: info@umsitec.de
GMF 300 Z O2
GMF 300 Z O2 KL
kurze Lanze mit 3/8"
Schraubanschluss
mit 4-20 mA - Ausgang
