MDT Smart 55 Betriebsanleitung Seite 2

Montage und Anschluß Raumtemperaturregler Smart 55/63
Installation KNX Room Temperature Controller Smart 55/63
1. Der Einbau der Raumtemperaturregler Smart erfolgt in einer Schalterdose.
The installation of the Room Temperature Controller Smart takes place in a outlet socket.
2. Schrauben Sie den Tragring auf die Schalterdose.
Screw the support ring onto the outlet socket.
3. Schließen Sie den Raumtemperaturregler Smart am KNX Bus an.
Connect the Room Temperature Controller Smart to the KNX bus.
4. Einbau der Raumtemperaturregler Smart in die Schalterdose. Das Gerät rastet im Tragring ein
Flush mounting of the Room Temperature Controller Smart. The device locks into the support ring.
5. Busspannungsversorgung zuschalten.
Switch on KNX power supply.

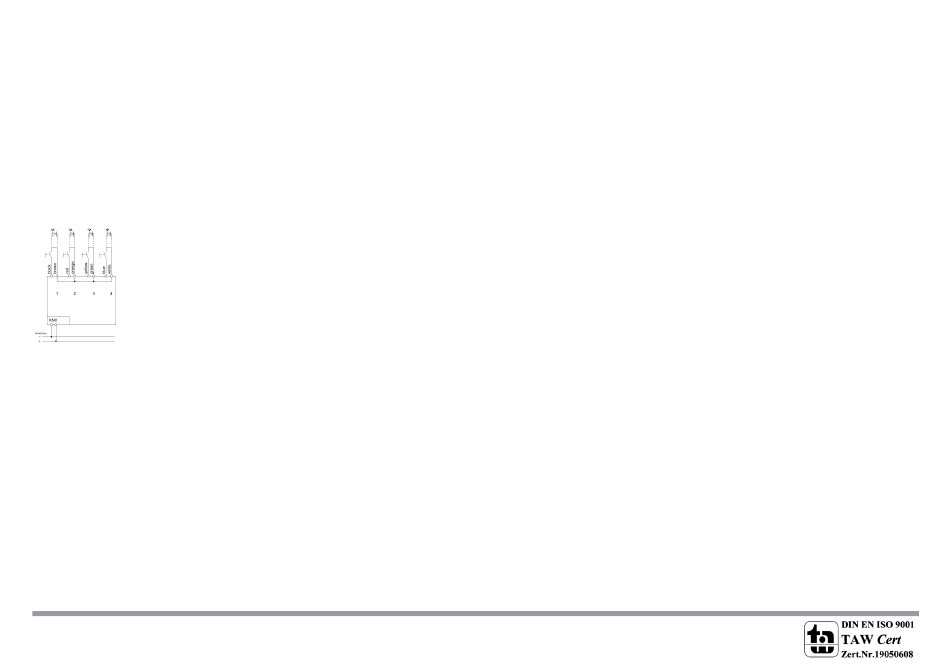

Anschlußbeispiel SCN-RTRxxS.01 - Exemplary circuit diagram SCN-RTRxxS.01
Inbetriebnahme KNX Raumtemperaturregler Smart 55/63
Commissioning KNX Room Temperature Controller Smart 55/63
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in die Raumtemperaturregler Smart.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Room Temperature Controller Smart.
After request press programming button.
3. Die rote Programmier LED (Leuchtet unter dem Programmiertaster hervor) erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED (Lights up under the programming button) turns off.
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0520
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Beschreibung KNX Raumtemperaturregler Smart 55/63
Description KNX Room Temperature Controller Smart 55/63
Der MDT Raumtemperaturregler Smart mit integriertem Temperatur- und Feuchtesensor dient zur Raumtemperaturregelung von
Innenräumen. Es können Schaltaktoren/Heizungsaktoren in Verbindung mit thermischen Stellantrieben oder motorischen KNX Stellantrieben
vom Raumtemperaturregler angesteuert werden. Auf dem aktiven Farbdisplay können Soll-/Isttemperatur, relative/absolute Luftfeuchtigkeit,
Außentemperatur und die Uhrzeit angezeigt werden. Zusätzlich verfügt der Raumtemperaturregler Smart über 4 Binäreingänge zum Anschluß
von potentialfreien Kontakten. Die Eingänge können zum direkten Anschluß von Fensterkontakten, Tastern/Schalter zur
Beleuchtungssteuerung oder Jalousiesteuerung verwendet werden. Die Länge der Anschlußkabel beträgt 22cm.
SCN-RTR55S.01 Passend für 55mm Schalterprogramme z.B.:
• GIRA Standard 55, E2,E22, Event, Esprit
• JUNG A 500, A CREATION, AS 500, A550, A FLOW
SCN-RTR63S.01 Passend für 63mm Schalterprogramme z.B.:
• Busch-Jaeger future linear, solo, carat, Busch-axcent
Der MDT Raumtemperaturregler Smart ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen
Innenräumen erfolgen.
The MDT Room Temperature Controller Smart with integrated temperature and humidity sensor is used for indoor room temperature
regulation. Switch Acuators/Heating Actuators with electrothermic valves or motorized KNX actuators can be controlled by the Room
Temperature Controller. Set/actual temperature, relative/absolute humidity. outside temperature and time are displayed on the active color
display. Additionally the Room Temperature Controller Smart has 4 binary inputs to connect potential free contacts. The inputs can be used
for direct connection of window contacts, buttons/switches for lighting control or blind control. The length of connection cables is 22cm
SCN-RTR55S.01 Fits 55mm systems/ranges:
• GIRA Standard 55, E2,E22, Event, Esprit
• JUNG A 500, A CREATION, AS 500, A550, A FLOW
SCN-RTR63S.01 Fits 55mm systems/ranges:
• Busch-Jaeger future linear, solo, carat, Busch-axcent
The MDT Room Temperature Controller Smart is a flush mounted device for fixed installations in dry rooms.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
• BERKER S1, B3, B7
• MERTEN 1M, M-Smart, M-Plan, M-Pure
• BERKER S1, B3, B7
• MERTEN 1M, M-Smart, M-Plan, M-Pure
