- Seite 1 Stage Switch POE netzwerkswitch bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 31.01.2020, ID: 476992...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................16 Anschlüsse und Bedienelemente....................18 Reinigung..............................22 Technische Daten............................ 23 Umweltschutz............................25 Stage Switch POE... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. netzwerkswitch... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verbindung von Endgeräten untereinander zu einem lokalen Netzwerk Gebrauch oder zur Verbindung mit dem Internet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
-
Seite 12: Stromversorgung
Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. - Seite 13 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 14 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 15: Leistungsmerkmale

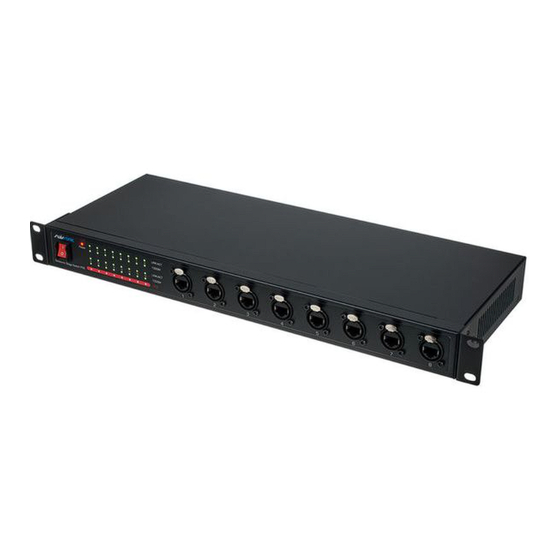

Leistungsmerkmale Leistungsmerkmale 19-Zoll Gigabit-Netzwerkswitch mit PoE+, unmanaged 16 × 10/100/1000BASE-T Gigabit Ethernet Port – 8 × verriegelbarer RJ-45-Port – 8 × RJ-45-Port mit PoE+ (max. 15 W) Auto MDI/MDIX Flow Control Autonegotiation Verriegelbarer Power Twist-Eingang und -Ausgang Unterstützt die IEEE-Standards IEEE 802.3, IEEE 802.3u, IEEE 802.3ab und IEEE 802.3x Geeignet für die Montage im 19-Zoll-Rack (1 Höheneinheit) Stage Switch POE... -
Seite 16: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 17 Installation und Inbetriebnahme Schalten Sie den Netzwerkswitch am Hauptschalter ein. ð Die LED [POWER] leuchtet rot. Die LEDs [LINK/ACT] und [1000M] leuchten als Selbst‐ test kurz grün auf. Stage Switch POE...
-
Seite 18: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite netzwerkswitch... - Seite 19 Anschlüsse und Bedienelemente 1 Hauptschalter. Schaltet das Gerät ein und aus. 2 Indikator-LED. Leuchtet rot, wenn das Gerät mit dem Stromnetz verbunden und eingeschaltet ist. 3 Netzwerk- und Übertragungsstatus-LED für jeden Port [LINK/ACT] [1]…[16] Leuchtet grün: Verbindung mit einem Endgerät hergestellt Blinkt grün: Datenübertragung aktiv [1000M] [1]…[16] Leuchtet grün: 1000-Mbps-Verbindung...
- Seite 20 Anschlüsse und Bedienelemente Rückseite netzwerkswitch...
- Seite 21 Anschlüsse und Bedienelemente 6 [9]…[16] RJ-45-Port mit PoE+-Funktion 7 [POWER OUT] Verriegelbare Ausgangsbuchse (Power Twist) zur Spannungsversorgung eines angeschlossenen Geräts. 8 [POWER IN] Verriegelbare Eingangsbuchse (Power Twist) zum Anschluss an die Stromversorgung Stage Switch POE...
-
Seite 22: Reinigung
Reinigung Reinigung Reinigen Sie das Gerät mit einem trockenen, weichen und fusselfreiem Tuch. Hartnäckige Ver‐ schmutzungen können Sie mit einem leicht angefeuchteten Tuch entfernen. Verwenden Sie niemals Reiniger, die Alkohol oder Verdünnung enthalten. netzwerkswitch... -
Seite 23: Technische Daten
Technische Daten Technische Daten Kompatible IEEE-Standards IEEE 802.3 IEEE 802.3u IEEE 802.3ab IEEE 802.3x Eingangsanschlüsse Spannungsversorgung Verriegelbare Eingangsbuchse (Power Twist) Netzwerkschnittstellen für den 8 × verriegelbarer RJ-45-Port Anschluss externer Geräte 10/100/1000 Mbps Auto-negotiation 8 × RJ-45-Port mit PoE+-Funktion 10/100/1000 Mbps Auto-negotiation Ausgangsanschlüsse Spannungsversorgung... - Seite 24 Technische Daten Übertragungsmodus Store-and-forward Anzahl möglicher MAC-Adressen 8000 auto-learning Versorgungsspannung 100 – 240 V 50/60 Hz Einbaueigenschaften 19 Zoll, 1 HE Abmessungen (B × H × T) 170 mm × 43 mm × 440 mm Gewicht 2,15 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend...
-
Seite 25: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 26 Notizen netzwerkswitch...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
