Warnanzeigen
4.7

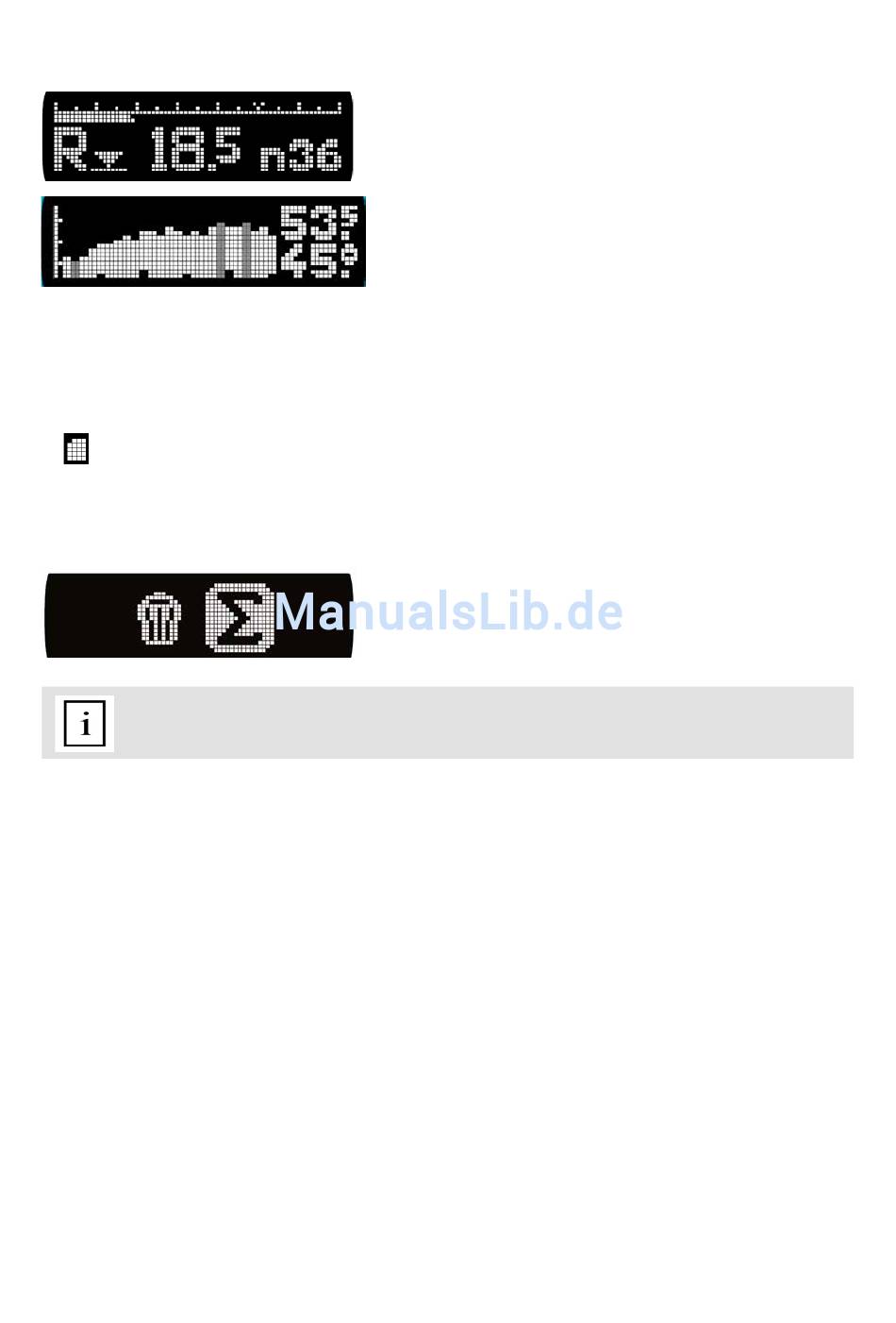

Liste der Messreihen

Die Resultate der abgeschlossenen Messreihen können direkt von der Datenliste aus eingesehen
werden. Im unteren Teil der Datenliste erscheinen die Rollennamen der letzten 20 abgeschlossenen
Messreihen.
Dieses Symbol steht für eine abgeschlossene, Daten enthaltende Messreihe.
Cursor an entsprechenden Rollennamen setzen und SELECT-Taste drücken. Sie haben die Möglich-
keit, die Messresultate anzuzeigen oder die Messreihe zu löschen. Falls sie die Messreihe löschen
möchten, erscheint zusätzlich das Bestätigungsfenster.
Es werden nur die letzten 20 abgeschlossenen Messreihen angezeigt. Der Paper-
Schmidt speichert jedoch viel mehr Messreihen. Diese können nach dem Übertragen
auf den PC mit der Software Paperlink eingesehen werden.
11
Werden beim Messen (siehe 4.3) die Toleranzen über- oder
unterschritten erscheint in der Anzeige eine Warnung. Im
Beispiel links zeigt das Zeichen rechts von R, ein Unter-
schreiten der unteren Grenze. Beim Überschreiten der
oberen Grenze zeigt der Pfeil nach oben.
In der Anzeige des Rollenprofils (nach der TIP-Funktion
und in der Ansicht Zusammenfassung) blinken die Werte,
welche außerhalb der Toleranzen liegen.
Zum Anzeigen der Messresultate, Cursor auf das Summen-
Zeichen setzen und SELECT-Taste drücken. Die Resultate
der statistischen Auswertung werden angezeigt (Siehe 4.4).
© 2014 by Proceq SA
