4.5

Rollennamen manuell eingeben

Für die manuelle Eingabe der Rollenbezeichnung, wählen Sie in der Datenliste "NEW" aus. Der Rol-
lenname kann bis zu 12 Zeichen lang sein. In der Anzeige erscheint der zuletzt gesetzte Rollenname
oder der aktuelle Wert des Schlagzählers nach dem Rücksetzen des Gerätes.
• Mit KIPPEN zum Zeichen, das sie ändern möchten, gehen und SELECT-Taste drücken. Die
• Cursor durch Drehen und Kippen zum gewünschten Zeichen setzen und mit Drücken der
SELECT-Taste auswählen.
• Wiederholen Sie den Vorgang für jedes Zeichen der Rollenbezeichnung.
• Mit dem Cursor zum ENTER-Symbol ganz rechts des Rollennamens gehen und SELECT-Taste
drücken, um den Namen zu bestätigen.
Zeichen löschen
• Cursor durch Kippen zum zu löschenden Zeichen bewegen und SELECT-Taste drücken. Die
Zeichenliste erscheint.
• Cursor durch Kippen zum Lösch-Zeichen (siehe unten) setzen und SELECT-Taste drücken
• Das Zeichen wird gelöscht. Die Zeichen rechts verschieben sich um eine Stelle nach links.
4.6 Grenzwerte übernehmen oder ändern
Mit dieser Funktion kann schnell festgestellt werden, ob sich das Härteprofil innerhalb der gesetzten
Toleranzen befindet. Nach Anwählen oder manueller Eingabe der Rollenbezeichnung erscheinen die
aktuell gesetzten Grenzwerten, z.B. untere Grenze 28R und obere Grenze 56R. (Falls vorher ohne
Grenzwerte gemessen wurde, erscheinen auch keine Toleranzangaben.)
Durch Setzen des Cursors auf das Häkchen und Drücken der SELECT-Taste werden die angezeigten
Werte übernommen. Zum Ändern der Werte muss der Cursor auf dem jeweiligen Wert stehen und
die SELECT-Taste gedrückt werden. Durch Kippen des Gerätes können Sie den gewünschten Wert
setzen und mit Drücken der SELECT-Taste bestätigen. Wenn Sie keine Grenzwerte angeben wollen,
müssen die Werte 0 (unterer Wert) und 100 (oberer Wert) gesetzt werden.
Falls der untere Wert größer als der obere ist, werden die Werte automatisch ver-
tauscht.
10

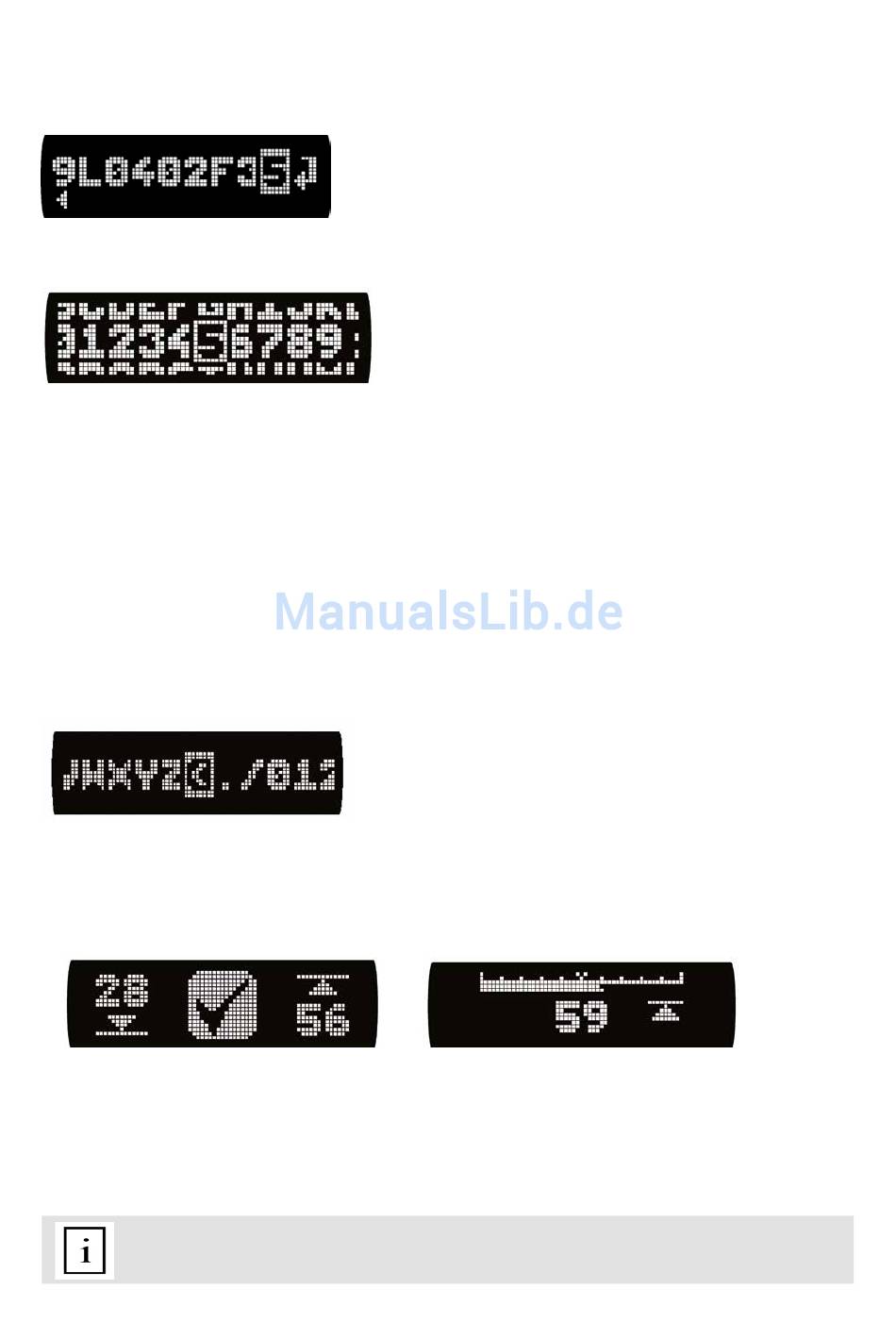

An der Position des Cursors wird das Zeichen invertiert an-
gezeigt.
Bis maximal 10 Zeichen erscheinen auf der Anzeige.
Der Pfeil zeigt an, in welcher Richtung weitere Zeichen gesetzt
sind.
Liste der Zeichen erscheint in der Anzeige.
Die Zeichenliste ist zur einfacheren Auswahl in drei
Reihen aufgeteilt.
Die Zeichenliste hat ein spezielles Zeichen (invertiert ange-
geben) um Zeichen aus dem Rollennamen zu löschen.
Wert auswählen mit Kippen, Wert setzen mit SELECT
