Inhaltszusammenfassung für Paper Schmidt proceq

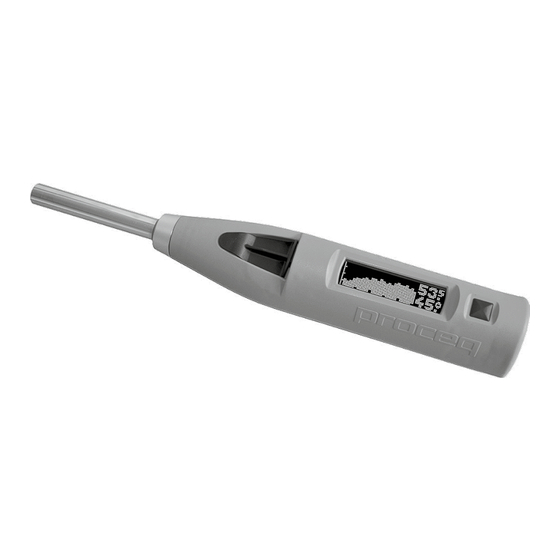

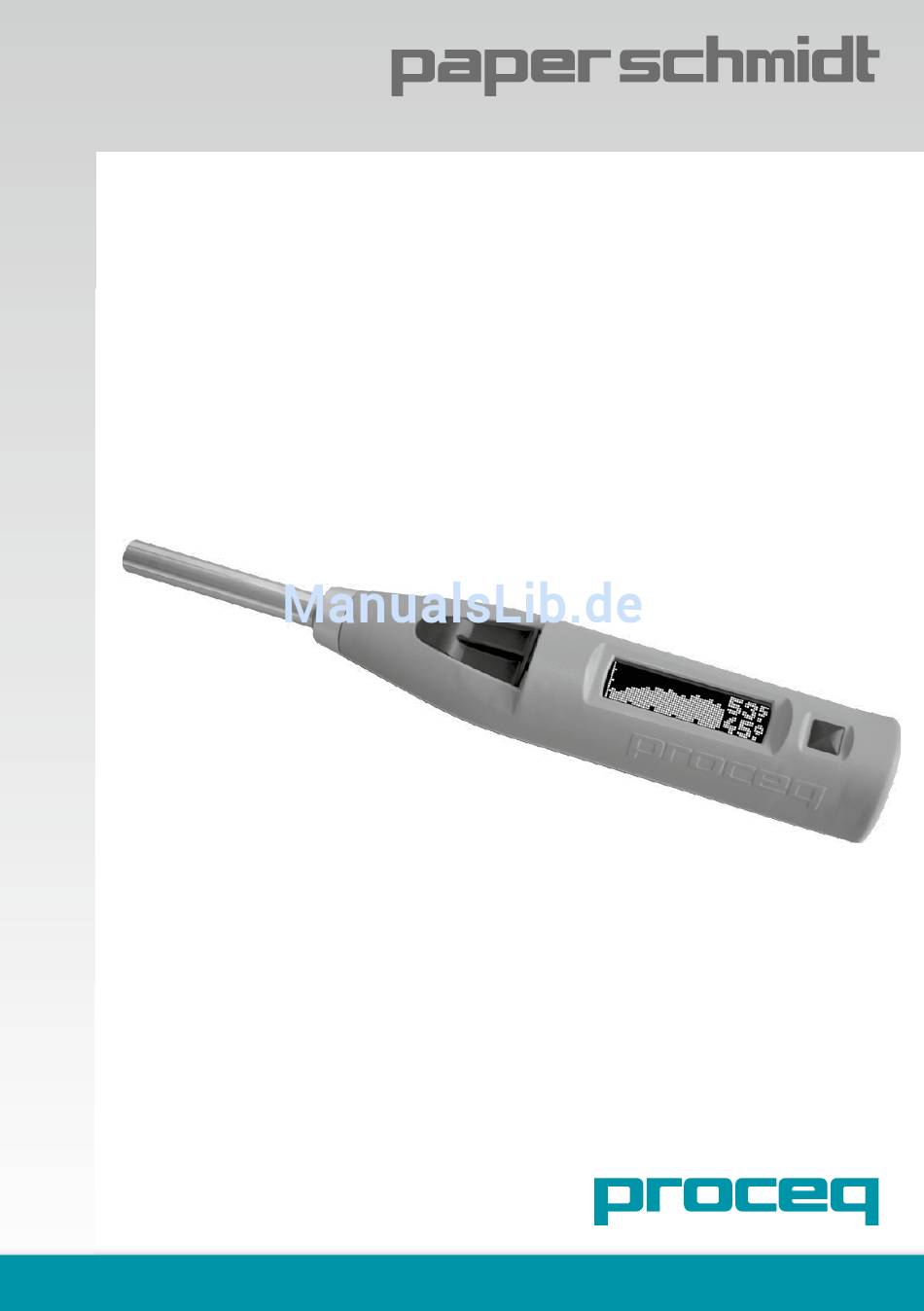

- Seite 1 Bedienungsanleitung Rollenhärtemessgerät Made in Switzerland...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Starten Wartung und Pflege Pflege des Akkus Pflege und Schmierung des Schlagbolzens Sicherheit und Haftung Allgemeine Information Haftung Sicherheitsvorschriften Korrekte Bedienung Rollenprüfungen Vorbereitungen Rollenname für Messreihe definieren Rollenhärteprofil messen Messreihe beenden und Resultate überprüfen Rollennamen manuell eingeben Grenzwerte übernehmen oder ändern Liste der Messreihen Technische Spezifikationen Artikelnummern und Zubehör... -
Seite 3: Starten
Starten PaperSchmidt zum ersten Mal anwenden: Lesen Sie zuerst die Bedienungsanleitung und/oder lassen Sie sich den PaperSchmidt von einem qualifizierten Proceq-Vertre- ter vorführen. Falls Sie nur einfache Messungen durchführen wollen, gehen Sie zum Kapitel 3.3.. PaperSchmidt laden Der PaperSchmidt verfügt über einen integrierten Lithium-Polymer-Akku. Nach der erstmaligen An- zeige der Warnung “niedriger Akku-Stand“... -
Seite 4: Wartung Und Pflege
Hammers ziehen. Feder vom Schlagbolzen abnehmen. Fehlt die Feder des Schlagbolzens, werden Prüfschläge vom Hammer nicht mehr registriert. Bei Ver- lust der Feder kann über ein Proceq Servicezentrum Ersatz bestellt werden (Artikel-Nr. 341 10 312). © 2014 by Proceq SA... -
Seite 5: Sicherheit Und Haftung
Alle Angaben in dieser Dokumentation sind nach bestem Wissen gemacht worden. Proceq SA über- nimmt keine Gewährleistung bezüglich der Vollständigkeit und/oder Richtigkeit der Informationen und schließt eine entsprechende Haftung aus. Für die Bedienung und Anwendung der von Proceq SA hergestellten und/oder verkauften Produkte wird ausdrücklich auf die entsprechende Bedienungsan- leitung verwiesen. -
Seite 6: Rollenprüfungen
4.2 Rollenname für die Messreihe festlegen Methode 1 Methode 2 Methode 3 Schlag ausführen Rollenname manuell Gesetzten Rollennamen (Rollenname = Zähler) eingeben auswählen 4.6 Grenzwerte akzeptieren oder ändern 4.3 Rollenhärteprofil messen 4.4 Messreihe abschließen und überprüfen © 2014 by Proceq SA... -
Seite 7: Rollenname Für Messreihe Definieren
Methode 2: Manuelle Eingabe des Rollennamens Cursor zu “NEW” drehen und SELECT-Taste drü- cken. Rollenname direkt im PaperSchmidt eingeben (siehe 4.5) Unterer/Oberer Grenzwert akzeptieren oder än- dern (siehe 4.6) und mit Messen des Rollenhärte- profils beginnen. © 2014 by Proceq SA... -
Seite 8: Rollenhärteprofil Messen
Cursor auf das Summen-Symbol und danach auf das Häkchen klicken wie oben beschrieben. Die Resultate der statistischen Auswertung werden dadurch angezeigt (siehe unten) und können über- prüft werden. Mittelwert von R Standardabweichung Bereich (Max-Min) Anzahl Schläge © 2014 by Proceq SA... - Seite 9 Durch Drücken der SELECT-Taste verlassen Sie die Zusammenfassung und können eine bereits ge- setzte Messreihe auswählen oder einen neuen Rollennamen eingeben. Falls Sie keinen bestimmten Rollennamen benutzen wollen, fahren Sie einfach weiter mit der Härtemessung. © 2014 by Proceq SA...
-
Seite 10: Rollennamen Manuell Eingeben
Drücken der SELECT-Taste bestätigen. Wenn Sie keine Grenzwerte angeben wollen, müssen die Werte 0 (unterer Wert) und 100 (oberer Wert) gesetzt werden. Falls der untere Wert größer als der obere ist, werden die Werte automatisch ver- tauscht. © 2014 by Proceq SA... -
Seite 11: Liste Der Messreihen
Auswertung werden angezeigt (Siehe 4.4). Es werden nur die letzten 20 abgeschlossenen Messreihen angezeigt. Der Paper- Schmidt speichert jedoch viel mehr Messreihen. Diese können nach dem Übertragen auf den PC mit der Software Paperlink eingesehen werden. © 2014 by Proceq SA... -
Seite 12: Technische Spezifikationen
~13 mA Messen, ~4 mA Manipulationen, ~0.02 mA ausser Betrieb Akkuleistung >5000 Schläge (mit einer Akkuladung) Ladeanschluss USB Typ B (5V, 100 mA) Akkukapazität ~150 mAh Umweltbedingungen Messtemperatur 0 bis 50°C Lagertemperatur -10 bis70°C IP-Klassifizierung IP54 © 2014 by Proceq SA... -
Seite 13: Artikelnummern Und Zubehör
Konzept Kundendienst Dank der globalen Struktur bietet Proceq einen vollumfänglichen Reparatur- und Kundendienst in Ihrer Nähe an. Wir empfehlen Ihnen, das Produkt auf www.proceq.com zu registrieren. Dadurch er- halten Sie immer die neuesten Versionen der Gerätesoftware und weitere wertvolle Information das Instrument und dessen Anwendung betreffend. -
Seite 14: Paperlink Software
Auf “Next>” (Weiter) klicken. Der USB Treiber installiert eine virtuelle COM-Schnittstelle die zur Kommunikation mit dem Paper- Schmidt benutzt wird. Einmal den PaperSchmidt gefunden, erscheint das entsprechende Fenster. Auf die „Finish“-Taste (Beenden) klicken um die Verbindung herzustellen. © 2014 by Proceq SA... -
Seite 15: Datenanzeige
Sie können auch einen Kommentar zu jeder Messreihe eingeben. Klicken Sie dazu auf (Add). Sie können die Anordnung der Messungen ändern. Klicken sie auf (measurement order) um die Balken nach der Größe anzuordnen. Innerhalb der eckigen Klammer erscheint in grün (ordered by value).” © 2014 by Proceq SA... -
Seite 16: Max/Min-Werte Ändern
Mess- reihen. Daten exportieren Mit Paperlink können ausgewählte Messreihen oder Daten eines ganzen Projektes zur Weiterverar- beitung mit Drittprogrammen exportiert werden. Die angewählten Messreihen sind Schwarz hinterlegt (siehe unten) und können exportiert werden. © 2014 by Proceq SA... -
Seite 17: Daten Löschen Und Wiederherstellen
Schmidt gespeicherten Daten gelöscht. Ein Fenster mit der Warnung „Do you really want to delete all series on PaperSchmidt?“ (Wollen Sie tatsächlich alle Messreihen auf dem PaperSchmidt löschen?) öffnet sich. Falls ja, mit Anklicken von “Yes” bestätigen. © 2014 by Proceq SA... -
Seite 18: Weitere Funktionen
“Projekt öffnen”-Symbol: Bereits abgespeicherte Messdateien öffnen. Sie können die *.pqr –Datei auch durch Ziehen in das Paperlink-Fenster öffnen. “Projekt speichern”-Symbol: Das aktuelle Projekt wird gespeichert im *.pqr Format. “Drucken”-Symbol: Projekt ausdrucken. Sie können das Symbol anwählen, um alle oder einzelne, angewählte Messreihen auszudrucken. © 2014 by Proceq SA... -
Seite 19: Rollennamen Vorgängig Setzen
Sie können Rollennamen auch mit „Kopieren und Einfügen“ aus einer Excel-Tabelle übernehmen. Technische Information Paperlink-Software Systemanforderungen: • Windows XP, Windows Vista, Windows 7 oder Windows 8 • USB-Anschluss • Internetanschluss für das Aktualisieren der Firmware • AcrobatReader zum Anzeigen der Bedienungsanleitung. © 2014 by Proceq SA... - Seite 20 Unit B, 19th Floor Five Continent International Mansion, No. 807 Zhao Jia Bang Road Schanghai 200032 China Telefon +86-21-6317-7479 +86-21-6317-5015 info-china@proceq.com www.proceq.com Subject to change without notice. Copyright © 2014 by Proceq SA, Schwerzenbach 820 342 01 D ver 07 2014...
