XLR-Stecker (symmetrisch)
Cinch-Anschlüsse
1 Masse, Abschirmung
2 Signal (phasenrichtig, +)
3 Signal (phasenverkehrt, –)

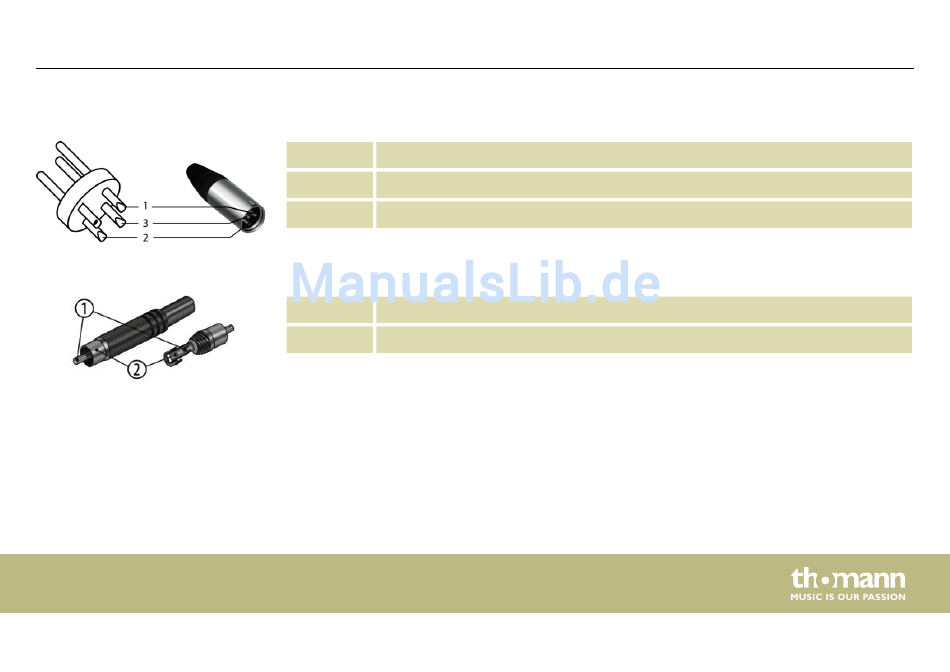

Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers.
1 Signal
2 Masse
PL 108 A / 110 A / 112 A
Stecker- und Anschlussbelegungen
