Mendler Vertriebs-GmbH
Industriestr. 60
D-73642 Welzheim
Telefon: 07182 804020
Fax: 07182 8040220
fragen@heute-wohnen.de
www.heute-wohnen.de
Vertikal-Markise HWC-F42
Seite 1

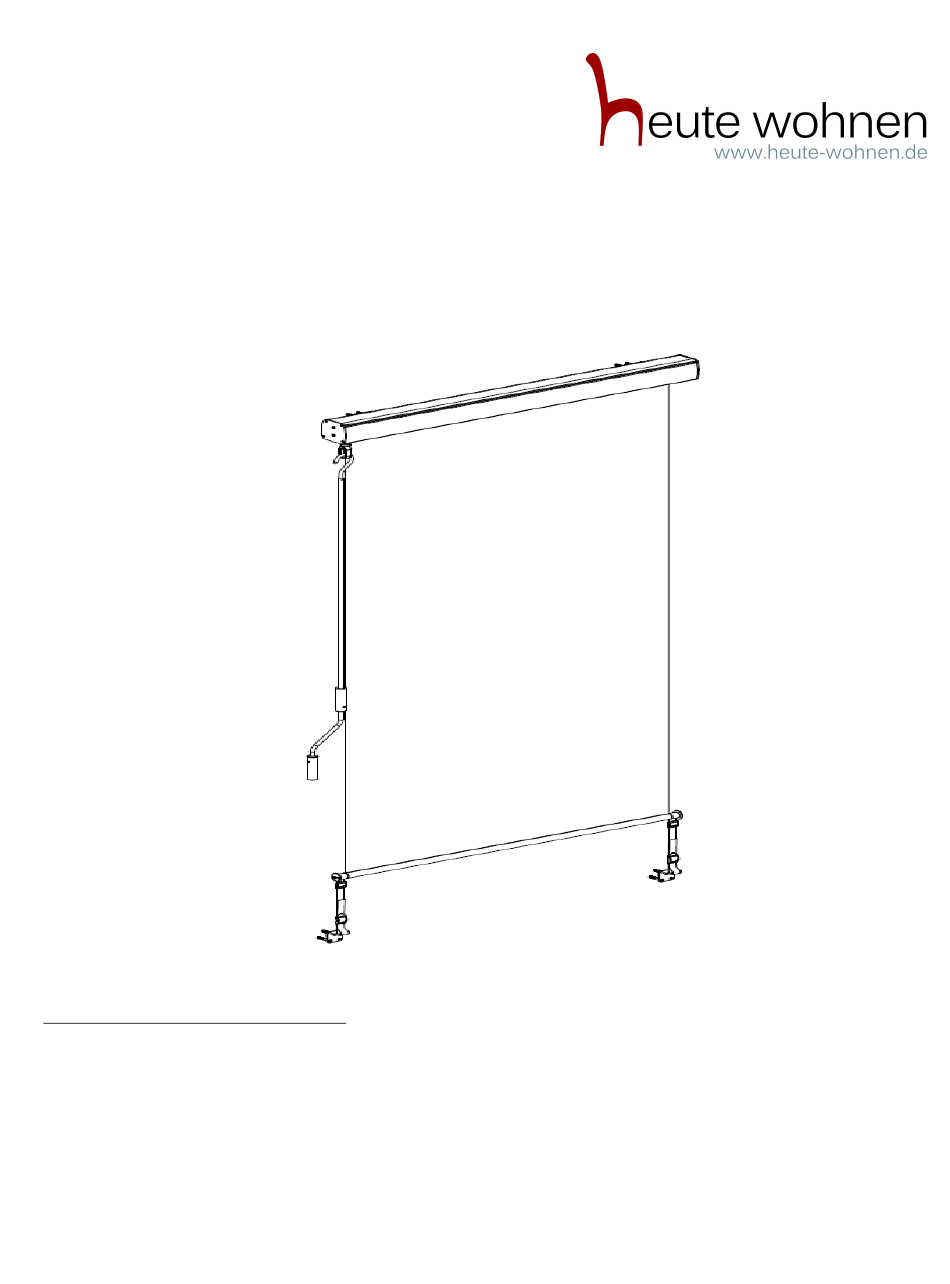

Übersichtsbild der fertigen Vertikal-Markise:
Benötigtes Werkzeug für die Montage:
Maßband
Marker
Kreuzschlitzschraubendreher
Bohrmaschine mit 8mm Bohrer
Zwei Leitern
Werbung
Verwandte Anleitungen für heute wohnen HWC-F42
Inhaltszusammenfassung für heute wohnen HWC-F42
- Seite 1 Mendler Vertriebs-GmbH Industriestr. 60 D-73642 Welzheim Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 1 Übersichtsbild der fertigen Vertikal-Markise: Benötigtes Werkzeug für die Montage: Maßband Marker Kreuzschlitzschraubendreher Bohrmaschine mit 8mm Bohrer Zwei Leitern...
- Seite 2 Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 2 Allgemeine Hinweise: Bitte lesen Sie diese Aufbauanleitung sorgfältig durch, bevor Sie das Produkt aufbauen und verwenden. Heben Sie diese Aufbauanleitung für spätere Zwecke gut auf. Nutzen Sie den Artikel nur wie in der Anleitung beschrieben.
- Seite 3 Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 3 unternehmen Sie, falls nötig, notwendige Maßnahmen um den festen Sitz der Wandhalterungen oder Deckenhalterungen gewährleisten zu können. Falls der Untergrund instabil ist, wenden Sie sich bitte an einen Fachmann in Ihrer Nähe.
- Seite 4 D-73642 Welzheim Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 4 Teileliste 1: Kassette 1x 2: Kurbel 1x 3: Wand- bzw. Decken- Halterungen. Bei einer Markisengröße von 1 x 2,5m 2 x bei allen anderen Größen 3 x 4: Schnurhalterung 2 x 5: Öse für Kurbel 1 x...
- Seite 5 D-73642 Welzheim Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 5 Aufbauanleitung Schritt 1 Befestigung der Wand- bzw. Decken- Halterungen A) Markieren Sie die Länge der Markise an der Decke oder Wand, an der die Markise befestigt werden soll.
- Seite 6 D-73642 Welzheim Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 6 Schritt 2 Bringen Sie nun die Markise an den Wand- bzw. Decken- Halterungen an. E) Passen Sie die Markise an die Wand- bzw. Decken-Halterungen an F) Ziehen Sie dann die eingebetteten Schrauben an den Wand- bzw. Decken-Halterungen fest.
- Seite 7 D-73642 Welzheim Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 7 Schritt 3 Öse für Kurbel anbringen G) Verbinden Sie die Öse mit dem Getriebegehäuse und stellen Sie sicher, dass die Löcher aufeinander liegen H) Sichern Sie die Öse mit dem Ösenverschlussring...
- Seite 8 D-73642 Welzheim Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 8 Schritt 4 Befestigen der Schnurhalterungen I) Öffnen Sie die Markise mit der Kurbel vollständig J) Markieren Sie die Position der Schnurhalterungen. Diese sollten auf gleicher Höhe wie die Schnur sein, wenn diese locker hängt.
- Seite 9 D-73642 Welzheim Telefon: 07182 804020 Fax: 07182 8040220 fragen@heute-wohnen.de www.heute-wohnen.de Vertikal-Markise HWC-F42 Seite 9 Schritt 5 Die Schnur befestigen L) Ziehen Sie die Schnur durch das Loch an der Schnurhalterung M) Befolgen Sie die Schritte im unteren Bild, um die Schnur zu straffen.
