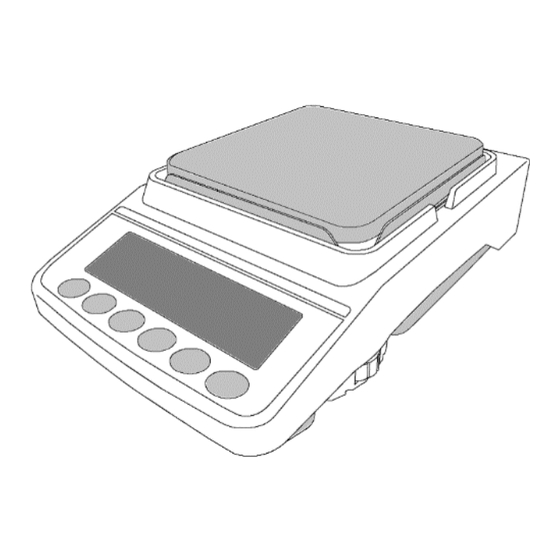

A&D GX-AE-Serie Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. A&D Anleitungen
  4. Waagen
  5. GX-AE-Serie
  6. Bedienungshandbuch

A&D GX-AE-Serie Bedienungshandbuch

Vorschau ausblenden Andere Handbücher für GX-AE-Serie:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

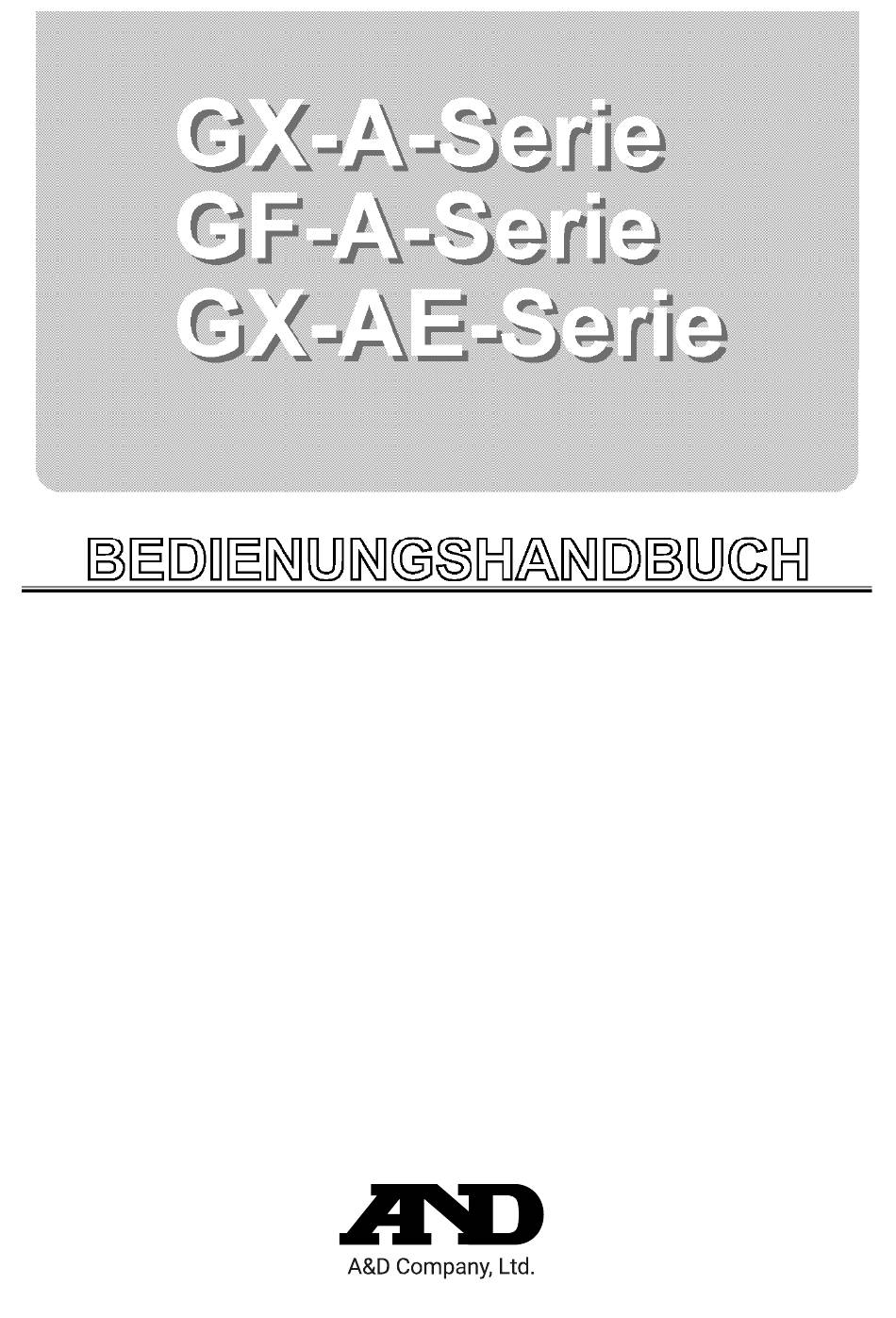

Kommunikationshandbuch
1WMPD4004200
Inhaltsverzeichnis
loading

Verwandte Anleitungen für A&D GX-AE-Serie

Inhaltszusammenfassung für A&D GX-AE-Serie

  • Seite 1 Kommunikationshandbuch 1WMPD4004200...
  • Seite 2 Vorsicht 1) Eine nicht autorisierte Vervielfältigung von Teilen oder dem gesamten Inhalts dieses Dokuments ist streng verboten. 2) Der Inhalt dieses Dokuments kann ohne Vorankündigung geändert werden. 3) Sollten Sie am Inhalt dieses Dokuments Zweifel haben oder Fehler feststellen, wenden Sie sich bitte an Ihren Händler oder an unser nächstgelegenes Verkaufsbüro.
  • Seite 4 A&D Company, Limited 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, JAPAN Telephone: [81] (3) 5391-6132 Fax: [81] (3) 5391-6148 A&D ENGINEERING, INC. 1756 Automation Parkway, San Jose, California 95131, U.S.A. Telephone: [1] (408) 263-5333 Fax: [1] (408)263-0119 A&D INSTRUMENTS LIMITED Unit 24/26 Blacklands Way, Abingdon Business Park, Abingdon, Oxfordshire OX14 1DY United Kingdom Telephone: [44] (1235) 550420 Fax: [44] (1235) 550485 A&D AUSTRALASIA PTY LTD...

  • Seite 5: Inhaltsverzeichnis

    Inhalt Einführung ............................2 1-1. Relevante Modelle ........................2 1-2. Merkmale der Kommunikationsfunktion .................. 2 1-2-1. Verwendung der Standard-RS-232C / Erweiterungs-RS-232C-Schnittstelle ....... 3 1-2-2. Verwendung der Standard-USB-Schnittstelle ..............4 1-2-3. Anschließen mehrerer Peripheriegeräte ................4 Spezifikationen zur Schnittstelle ....................5 2-1.

  • Seite 6: Einführung

    Softwareversion finden Sie in Abschnitt „12. Überprüfen der Softwareversion der Waage“. Relevante Modelle Die Modelle, auf die sich der Inhalt dieses Kommunikationshandbuchs bezieht, sind folgende. □ GX-A-Serie □ GF-A-Serie □ GX-AE-Serie Merkmale der Kommunikationsfunktion □ Standard-RS-232C Die RS-232C-Schnittstelle ist standardmäßig vorhanden und ermöglicht eine Kommunikation ähnlich wie bei herkömmlichen Waagen.

  • Seite 7: Verwendung Der Standard-Rs-232C / Erweiterungs-Rs-232C-Schnittstelle

    1-2-1. Verwendung der Standard-RS-232C / Erweiterungs-RS-232C-Schnittstelle kann eine Vielzahl Peripheriegeräten gemäß Beschreibung „Tabelle 1-2-1“ angeschlossen werden. Tabelle 1-2-1 Beispiele anschließbarer Peripheriegeräte Peripheriegerät Beispiel Name Model * 1 Minidrucker AD-8126 Multifunktionsdr AD-8127 Waage kann über optionalen AD-8529PR-W ucker (Bluetooth-Wandler) drahtlos mit dem Drucker verbunden werden. Fernanzeige AD-8920A Fernbedienung...

  • Seite 8: Verwendung Der Standard-Usb-Schnittstelle

    1-2-2. Verwendung der Standard-USB-Schnittstelle Die Verbindung zu einem PC kann ohne zusätzliche Kosten hergestellt werden. Der Betriebsmodus der PC- und USB-Kommunikation kann durch die Funktionseinstellung UFnc der Waage zwischen Schnell-USB-Modus und bidirektionalem USB (Virtuell COM) gewählt werden. Einzelheiten hierzu finden Sie unter „5. Anschließen an einen PC oder eine SPS“. Tabelle 1-2-2 Inhalt des USB-Betriebsmodus USB-Betriebsmodus Inhalt...

  • Seite 9: Spezifikationen Zur Schnittstelle

    2. Spezifikationen zur Schnittstelle RS-232C Anschluss: D-Sub 9-Pin (Stecker) Übertragungssystem: EIA RS-232C Übertragungsart: Asynchron, bidirektional, Halbduplex-Übertragung Datenübertragungsrate: Ca. 5 Mal pro Sekunde (ca. 5,21 Hz), ca. 10 Mal pro Sekunde (ca. 10,42 Hz), ca. 20 Mal pro Sekunde (ca. 20,83 Hz) (Verknüpft mit der internen Einstellung „bA5Fnc／5Pd“) Signalformat Baudrate...

  • Seite 10: Usb 2.0

    Zur Verwendung mit einigen A&D-Produkten. Schließen Sie die Kabel nicht an Produkte anderer Hersteller wie z. B. PC und SPS an. Die Verwendung des falschen Anschlusskabels kann das Gerät beschädigen. Überprüfen Sie unbedingt die Kompatibilität des Kabels. Anschluss: Mini B (Buchse) Standard: USB 2.0 Geräteklasse:...

  • Seite 11: Anschließen Von Peripheriegeräten

    3. Anschließen von Peripheriegeräten Die Waage kann über den RS-232C-Anschluss und den USB-Mini-B-Anschluss, die standardmäßig mit der Waage bereitgestellt werden, an Peripheriegeräte, PCs, SPS, etc. angeschlossen werden. 3-1. Für den Anschluss von Peripheriegeräten benötigte Kabel Anschlusskabel für Peripheriegeräte und Schnittstellen sind: Tabelle 3-1-1 Anschlusskabel für Peripherieschnittstelle Anschlusskabel Kommunikations...

  • Seite 12: Über Die Datenausgabemethode

    3-2. Über die Datenausgabemethode Ändern Sie die interne Einstellung der Waage, um eine Betriebsart zu wählen, die für die Waage geeignet ist. Einzelheiten zu den internen Einstellungen finden Sie unter „10. Interne Einstellungen“. 1) Die Methode der Wägedatenausgabe über die Standard-RS-232C-/Erweiterungs-RS-232C-/Standard- USB-Schnittstelle kann unter „Datenausgabemodus (Prt)“...

  • Seite 13: Spezifische Beispiele Zum Anschließen Mehrerer Peripheriegeräte Gleichzeitig

    Spezifische Beispiele zum Anschließen mehrerer Peripheriegeräte gleichzeitig (1) Anschließen an einen Drucker und PC Beispiel für die Verwendung) Gibt den Wägewert an den Drucker aus und importiert gleichzeitig den Wägewert. Tabelle 3-3-1 Beispiel für Einstellung mit gleichzeitigem Anschluss［1］„Drucker und PC“ Interne Einstellungen, die mit der Verbindungsschnittstelle/dem angeschlossenen Gerät Verbindungsmethode kompatibel sind...
  • Seite 14 ［2］Anschluss zwischen Drucker und Fernanzeige Anwendungsbeispiel）Ausdrucken des Wägewerts auf dem Drucker, während der Messwert auf der Fernanzeige angezeigt wird. Tabelle 3-3-2 Beispiel für Einstellung mit gleichzeitigem Anschluss［2］„Drucker und externe Anzeige, etc.“ Verbindungsmethode Interne Einstellungen, die mit der Verbindungsschnittstelle/dem angeschlossenen Gerät kompatibel sind Schnittstelle Angeschlossenes Klassifizierungselement...
  • Seite 15 ［3］Anschluss zwischen Fernanzeige und PC Anwendungsbeispiel) Speichern des Wägewerts auf dem PC, während der Wägewert auf der Fernanzeige dargestellt wird. Tabelle 3-3-3 Beispiel für Einstellung mit gleichzeitigem Anschluss［3］[Externe Anzeige und PC] Interne Einstellungen, die mit der Verbindungsschnittstelle/dem angeschlossenen Gerät kompatibel Verbindungsmethode sind Schnittstelle...
  • Seite 16 Fernanzeigeeinheit（AD-8920A） Standard-RS-232C Fernbedienung (AD-8922A) Fernbedienung（z. B. AD-8922A） Erweiterungs-RS-232C Waage + GXA-03 Fernanzeige/Fernbedienung (Rückseite) (z. B. AD-8922A) Standard- RS-232C Waage（Rückseite） Erweiterungs- RS-232C * Überprüfen Sie den Anschluss an der SPS-Seite.

  • Seite 17: Ausgabe Der Wägewerte Auf Den Drucker

    4. Ausgabe der Wägewerte auf den Drucker Der folgende Abschnitt zeigt Beispiele für die internen Einstellungen der Waage und die Druckereinstellungen entsprechend dem verwendeten Druckertyp und der Druckmethode, z. B. den Wägewert. 4-1. Bei AD-8127 1）Wenn nur der Wägewert gedruckt werden soll Tabelle 4-1-1 Allgemeine Einstellungen der Waage, wenn nur Wägewerte auf dem AD-8127 gedruckt werden Klassifizierungselement Einstellungselement...

  • Seite 18: Bei Ad-8126

    3）Bei der Ausgabe von anderen Informationen als Wägewerten Wenn Sie Kalibrierungs-/Kalibriertest-Wartungsprotokolle drucken (GLP-Ausgabe) oder wenn die Waage statistische Berechnungsergebnisse ausgibt, die auf der Waage berechnet wurden, wechseln Sie den Drucker in den Dump-Druckmodus. Tabelle 4-1-5 AD-8127-Einstellungen beim Drucken von anderen Informationen als Wägewerten auf dem AD-8127.

  • Seite 19: Anschließen An Einen Pc Oder Eine Sps

    5. Anschließen an einen PC oder eine SPS Schnell-USB-Modus Der Schnell-USB-Modus ist eine Funktion, mit der die Waage über ein USB-Kabel mit dem PC verbunden wird, um die Ausgabedaten der Waage direkt in eine PC-Software wie Excel oder Word einzugeben. Windows 7 oder höher wird unterstützt.

  • Seite 20: Virtueller Com-Modus

    Bedienungsanleitung (beim Senden von Wägedaten mit der PRINT -Taste der Waage) 1. Stellen Sie die interne Einstellung UFnc der Waage auf 0 (Schnell-USB) ein. 2. Schließen Sie die Waage mit dem mitgelieferten USB-Kabel an einen PC an. 3. Beim ersten Anschließen beginnt der PC automatisch mit der Installation des Treibers. 4.

  • Seite 21: Rs-232C

    RS-232C Die RS-232C-Schnittstelle der Waage ist die DCE (Data Communication Equipment), die an einen PC angeschlossen werden kann. Das für den Anschluss verwendete RS-232C-Kabel ist gerade verdrahtet. Wenn der PC keinen RS-232C-Anschluss hat, schließen Sie ihn bitte im Modus „USB Virtuell COM“ an. WinCT-Datenübertragungssoftware (USB Virtuell COM-Modus oder RS-232C) Wenn über...

  • Seite 22: Hinweise Zur Verwendung Von Schnell-Usb

    Hinweise zur Verwendung von Schnell-USB Bei Verwendung der Softwareversion 1.211 werden die Daten möglicherweise nicht über den USB-Anschluss ausgegeben, wenn Sie während des Wägens ein USB-Kabel an die Ausgabe über Schnell-USB anschließen. Setzen Sie in diesem Fall die Waage mit den folgenden Schritten zurück. Anweisungen, falls die Daten nicht mit Schnell-USB ausgegeben werden können 1.

  • Seite 23: Datenausgabe

    6. Datenausgabe Datenausgabemodus Das Timing der Datenausgabe der Waage kann mit der internen Einstellung prt (Datenausgabemodus) geändert werden. Interne Einstellung dout Prt 0 Tastenmodus Wenn Sie die PRINT -Taste drücken, während die Markierung für einen stabilen Wert an ist, wird der Wägewert einmal ausgegeben.
  • Seite 24 Interne Einstellung dout Prt 4 Tastenmodus B-Modus Unabhängig davon, ob eine Markierung für stabile Werte vorliegt oder nicht, wird der Wägewert beim Drücken der PRINT -Taste einmal ausgegeben. Zu diesem Zeitpunkt blinkt der angezeigte Wägewert einmal als Hinweis darauf, dass er ausgegeben wurde.

  • Seite 25: Wägedatenformat

    Wägedatenformat Die Ausgabe der Wägedaten der Waage kann bei USB über die interne Einstellung U-tP (USB-Datenformat) und bei RS-232C über die interne Einstellung typE (Datenformat) geändert werden. RS-232C-Anschluss ：Interne Einstellung 5 iF typE 0 A&D-Standardformat USB-Einstellung ：Interne Einstellung U5b U-tp 0 □...
  • Seite 26 RS-232C-Anschluss ：Interne Einstellung 5 iF typE 2 KF-Format USB-Anschluss ：Keine Funktion □ Dies ist das Karl-Fischer Feuchtigkeitsmessungs-Format. □ Umfasst 14 Zeichen (ohne das Endezeichen). □ Hat keine Header-Zeichen. □ Das Polaritätszeichen (1 Zeichen) wird vor den Daten eingefügt, wenn die Daten nicht überladen oder Null sind.
  • Seite 27 RS-232C-Anschluss ：Interne Einstellung 5 iF typE 5 CSV-Format USB-Anschluss ：Interne Einstellung U5b U-tp 2 □ Trennt die Daten im Standard A&D-Format und die Einheit (unit) durch ein Komma (,). □ Gibt die Einheit (unit) auch aus, wenn die Daten überladen sind. □...

  • Seite 28: Ausgabebeispiele Zum Wägedatenformat

    Ausgabebeispiele zum Wägedatenformat Wenn stabil A&D CR LF CR LF CR LF CR LF CR LF CR LF Wenn instabil A&D CR LF CR LF CR LF CR LF CR LF CR LF Wenn überladen (plus) A&D CR LF CR LF CR LF CR LF CR LF...
  • Seite 29 Einheiten Zählmodus Prozentmodus Unze (Avoir) Pfund Pfund Unze Feinunze Metrisches Karat Momme Pennyweight Grain (Hong Kong Tael allgemein, Singapur) Tael (HK Schmuck) Tael (Taiwan) Tael (China) Tola (Indien) Messghal Dichte Multi Leerzeichen, ASCII 20h Anmerkung Bei Auswahl von „Pfund Unze“ werden die Daten mit der Einheit Unze (oz) ausgegeben.

  • Seite 30: Andere Datenformate

    Andere Datenformate Zusätzlich zu den Wägedaten können weitere Daten hinzugefügt werden. Schalten Sie jede interne Einstellung bei Bedarf ein/aus. Interne Einstellung dout d-no 1 Datennummer □ Bei Verwendung der Datenspeicherfunktion wird die Datennummer ausgegeben. □ Umfasst 6 Zeichen (ohne das Endezeichen). □...
  • Seite 31 Interne Einstellung dout 5- td 2 oder 3 Datum □ Das Datum wird aus den Uhrendaten der Waage ausgegeben. □ Die Reihenfolge JJJJ／MM／TT kann in den Einstellungen geändert werden. □ Umfasst 10 Zeichen (ohne das Endezeichen). □ Bei Auswahl des NU- oder NU2-Formats mit Schnell-USB-Modus wird „. “ statt „ / “ ausgegeben. CR LF Datum Endezeichen...

  • Seite 32: Befehle

    7. Befehle Indem Sie einen bestimmten Befehl von einem PC oder einer SPS an die Waage senden, können Sie die Waage steuern, beispielsweise indem Sie Wägedaten anfordern, verschiedene Tasten betätigen und den Einstellwert ändern. Um einen Befehl an die Waage zu senden, fügen Sie der Befehlszeichenfolge ein Endezeichen (<CR>...
  • Seite 33 *2: Wenn die Last innerhalb von ± 2 % des Maximalgewichts vom Anfangsnullpunkt aus liegt, wird der Nullpunkt aktualisiert, die Tara gelöscht und Null angezeigt. Beträgt die Last mehr als ± 2%, ist der Befehl nicht verfügbar. *3: Unterstützt ab der Waagen-Softwareversion 1.300. Befehle für die Voreinstellung des Tarawerts Befehlszeichenfolge Funktion...

  • Seite 34: Befehl Zur Steuerung Der Datenspeicherfunktion (Interne Einstellung Data 1)

    Befehl zur Steuerung der Datenspeicherfunktion (interne Einstellung dAtA 1) Ändert die Einheitsmasse-Registrierungsnummer UN：mm Geben Sie eine Zahl zwischen 01 und 50 für mm ein. Fordert die aktuell ausgewählte Einheitsmasse-Registrierungsnummer an. □ Gültig bei interner Einstellung dAtA 1 Befehl zur Steuerung der Datenspeicherfunktion (interne Einstellung dAtA 2) Befehlszeichenfolge Funktion Gibt alle Daten im Speicher aus.

  • Seite 35: Der Code Und Fehlercodes

    Der <AK> Code und Fehlercodes Wenn die interne Einstellung ErCd 1 (AK, Fehlercode ein) eingestellt ist, reagiert die Waage immer auf den Empfang aller von einem PC oder einer SPS gesendeten Befehle. Die Zuverlässigkeit der Kommunikation wird durch die Überprüfung des Antwortcodes verbessert. Wenn die interne Einstellung ErCd 1 (AK, Fehlercode ein) eingestellt ist, reagiert die Waage wie folgt: □...

  • Seite 36: Beispiele Für Die Verwendung Von Befehlen

    Beispiele für die Verwendung von Befehlen In diesem Beispiel wird die interne Einstellung ErCd 1(AK, Fehlercode ein) festgelegt, um eine Ausgabe des <AK> Code zu erzwingen. Der <AK> Code ist der ASCII-Code 06h. (Anzeige ein) Beispiel zum Befehl ON PC-Seite Zeit Waagenseite ON-Befehl...

  • Seite 37: Beispiel Zur Ausgabe Des Fehlercodes Des R-Befehls (Auf Null Zurücksetzen)

    (GX-A-Serie) Kalibrierung mit eingebautem Gewicht Beispiel zum Befehl CAL PC-Seite Zeit Waagenseite CAL-Befehl Vor der Ausführung CR LF Befehl empfangen AK CR LF Ausführung (Verarbeitung läuft) Befehl abgeschlossen AK CR LF Null-Anzeige □ Ein Beispiel zum CAL-Befehl der GF-A-Serie finden Sie im EXC-Befehlsbeispiel. Beispiel zur Ausgabe des Fehlercodes des R-Befehls (Auf Null zurücksetzen) Zeit PC-Seite...
  • Seite 38 Kalibrierung mit einem separaten Gewicht (GX-A-Serie) Beispiel zum Befehl EXC Zeit PC-Seite Waagenseite EXC-Befehl Vor der Ausführung CR LF Befehl empfangen AK CR LF PRT-Befehl Warten auf die Nullstellung CR LF Befehl empfangen AK CR LF Eingabe der Nullstellung (Verarbeitung läuft) Befehl abgeschlossen AK CR LF Warten auf den Wägewert...
  • Seite 39 Beispiel zum Messen mit einem Behälter PC-Seite Zeit Waagenseite R-Befehl Vor der Ausführung CR LF Befehl empfangen AK CR LF Warten auf Stabilität für die Zurücksetzung auf Null (Verarbeitung läuft) Befehl abgeschlossen AK CR LF Null-Anzeige Aktion: Behälter platzieren Gemessener Wert des T-Befehl Behälters CR LF...
  • Seite 40 Beispiel zum Einstellen eines negativen Zielwerts und zum Füllen mit einer Probe, bis die Anzeige Null wird Zeit PC-Seite Waagenseite R-Befehl Aktion: Behälter platzieren CR LF Befehl empfangen AK CR LF Warten auf Stabilität für die Zurücksetzung auf Null (Verarbeitung läuft) Befehl abgeschlossen PT-Befehl...

  • Seite 41: Fehlercodes

    8. Fehlercodes Fehlercode-Liste Fehlercodes und ihre Behebung Fehlercode Beschreibung und Behebung EC,E00 Kommunikationsfehler Bei der Übertragung trat ein Protokollfehler auf. Format und Baudrate prüfen. EC,E01 Fehler „Nicht definierter Befehl“ Ein nicht definierter Befehl wurde empfangen. Überprüfen Sie den Befehl. EC,E02 Nicht bereit Der empfangene Befehl kann nicht verarbeitet werden.
  • Seite 42 Fehlercode Details und Möglichkeiten der Behebung EC,E16 Fehler beim eingebauten Gewicht Es gab keine Veränderung der Last, selbst wenn das eingebaute Gewicht angehoben und abgesenkt wurde. Führen Sie den Wägevorgang von Anfang an durch, ohne etwas auf die Schale zu legen.

  • Seite 43: Die Ufc-Funktion

    9. Die UFC-Funktion Durch die Verwendung der UFC-(Universal Flex Coms)-Funktion können bei der Ausgabe der Wägedaten beliebige Inhalte ausgegeben werden. Sie können beim Drucken eines Barcodes mit einem Etikettendrucker o. ä. auch eine Zeichenfolge ausgeben. Damit die UFC-Funktion genutzt werden kann, muss sie auf die interne Einstellung UFC 1 (UFC-Funktion ein) gesetzt werden.
  • Seite 44 □ Schließen Sie ASCII-Codezeichenfolgen in einfachen Anführungszeichen ein. Ausgegeben werden können Zeichenfolgen aus alphanumerischen Zeichen und Symbolen. Wie das einfache Anführungszeichen selbst ausgegeben werden kann, hängt von der Softwareversion der Waage ab. Waagen-Softwareversion Inhalt 1.200 bis 1.220 Das einfache Anführungszeichen selbst wird von zwei einfachen Anführungszeichen eingeschlossen.

  • Seite 45: Beispiele Zum Erstellen Von Ufc-Programmbefehlen

    Beispiele zum Erstellen von UFC-Programmbefehlen Ausgabebeispiel 1 Ausgabebeispiel 2 2017/01/23 12:34:56 +2000,00 g SAMPLE ABC-123 TARE WEIGHT + 3456,78 g +345,67 g GROSS Inhalt +2345,67 g PF, Befehl, Datum, Uhrzeit, Zeilenumbruch Zeichenfolge „SAMPLE ABC-123“, Zeilenumbruch Zeichenfolge „WEIGHT “, Gewichtsdaten Beschreibung PF,Befehl, Zeichenfolge „NET“, Zeilenumbruch Leerzeichen ×...

  • Seite 46: Interne Einstellungen

    10. Interne Einstellungen Durch die Änderung der internen Einstellungen der Waage können Sie die Verwendung der Waage anpassen. Der Inhalt der Einstellungen bleibt auch bei abgezogenem Wechselstromadapter gesichert und ist bis zur erneuten Einstellung wirksam. In der internen Struktur des Einstellungsmenüs wird jeder Einstellungseintrag in seinem Klassifizierungselement platziert und ein Einstellungswert für jeden Einstellungseintrag registriert.
  • Seite 47 Beispiel für die Konfiguration Beispiel für die Einstellung von „Uhrzeit/Datums-Ausgabe“ auf „Ausgabe von Uhrzeit/Datum“ und „Datenformat“ auf „DP-Format“. Start, Wäge-Display Weiterhin drücken (Verfahren 1) Klassifizierungselement Mehrmals drücken (Verfahren 2) Einstellungselement Mehrmals drücken (Verfahren 3) Ändern des (Verfahren 4) Einstellungswerts Drei Mal drücken (Verfahren 5) (Verfahren 7) (Verfahren 3) Mehrmals drücken (Verfahren 4)

  • Seite 48: Liste Der Elemente (Nur Kommunikationseinträge)

    Liste der Elemente (nur Kommunikationseinträge) Dies ist eine Liste von Elementen zur Kommunikation der internen Einstellwerte. Informationen zu weiteren Elementen finden Sie im Bedienungshandbuch zu GX-AE/GX-A/GF-A. Klassifizierungselement Einstellungselement Einstellungswert Inhalt/Verwendung bA5Fnc … Siehe GX-AE/GX-A/GF-A Bedienungshandbuch Cp bEEp dout ■ Tastenmodus Datenausgabe mit Datenausgabe Datenausgabemodus...
  • Seite 49 Klassifizierungselement Einstellungselement Einstellungswert Inhalt/Verwendung dout dAtA ■ Nicht verwendet Datenausgabe Datenspeicherfunktion Speichert die Einheitsmasse (Forts.) Speichert die Wägedaten und die Kalibrierungsdaten Jede Messung Intervallzeit ■ Alle 2 Sekunden Alle 5 Sekunden Wird verwendet bei der Alle 10 Sekunden Ausgabe mit eingestellten Alle 30 Sekunden Intervallen in Jede Minute...
  • Seite 50 Klassifizierungselement Einstellungselement Einstellungswert Inhalt/Verwendung 5 iF ModE ■ Serielle Schnittstelle Verbindungsziel Drucker tyPE 0 oder 1 Externe Anzeige tyPE 0 und Stream-Ausgabe 600 bps Baudrate 1200 bps ■ 2400 bps 4800 bps 9600 bps 19200 bps 38400 bps btPr ■ 7 Bit GERADE Daten-Bit, Paritäts-Bit 7 Bit UNGERADE...

  • Seite 51: Tastensperr-Funktion

    11. Tastensperr-Funktion Schlüsselschalter der Waage können durch Senden eines bestimmten Befehls an die Waage gesperrt werden. Dies ist nur für die Steuerung der Schlüsselschalter von einem externen Gerät wie z. B. einem PC aus wirksam. □ Auch wenn die Schlüsselschalter gesperrt sind, sind die Funktionen der Tasten-Steuerbefehle verfügbar. (Tastensteuerbefehle siehe Abschnitt „7.

  • Seite 52: Angegebene Schlüsselschalter Sperren

    Angegebene Schlüsselschalter sperren Durch die Zuweisung eines numerischen Werts für einen LK-Befehl können bestimmte Schlüsselschalter deaktiviert werden. Der numerische Wert für ist die Summe der Dezimalzahlen, die aus dem für jeden Schlüsselschalter zugewiesenen Bitwert wie unten dargestellt umgewandelt wird. Ab Softwareversion 1.211 werden LK-Befehle unterstützt. Dezimalzahl Schlüsselschalter ON:OFF...

  • Seite 53: Prüfen Der Softwareversion Der Waage

    12. Prüfen der Softwareversion der Waage Die Spezifikationen der Waage variieren eventuell je nach der verwendeten Softwareversion. Zur Überprüfung der Softwareversion führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Wechselstromadapter der Waage ab und schließen Sie ihn dann wieder an. 2.
