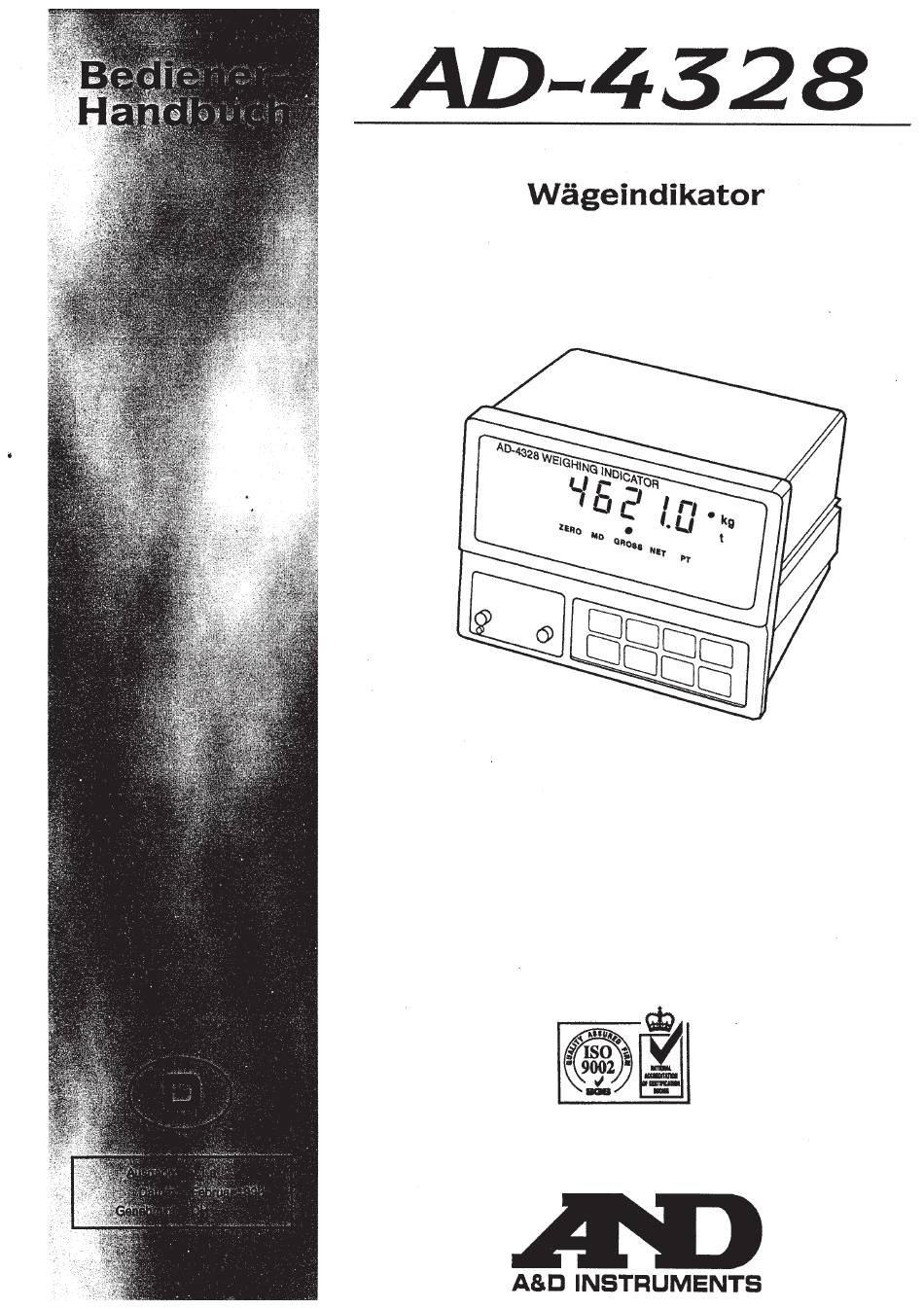

  • Seite 1 AD-4328 Wägeindikator a WEIG HING INDIC ATOR Qno•e o QQQQ f•..ÅSÄ' 9002 INSTRUMENTS...

  • Seite 2: Inhaltsverzeichnis

    7 • Akkumulierung Manuelle Akkumulierung. Seite 21 Automatische Akkumulierung ..... Seite 21 Anzeigen der akkumulierten Daten Seite 22 Abzug der Akkumulierung Seite 22 Löschen der akkumulierten Daten.. . Seite 22 Ausgabe der akkumulierten Daten Seite 23 Seite I Bediener-Handbuch AD-4328-v.1.a...
  • Seite 3 14-4 Strommodus (F19=0) ..... Seite 34 14-5 Automatischer Druckmodus (F19=1) ....Seite 14-6 Manueller Druckmodus (F19=2) Seite 35 14-7 Befehlsmodus (F19=3Oder 4) Seite 35 14-8 Datenformat Seite 37 14-9 Ausgangsstromkreis Seite 38 15 • Technische Daten Bediener-Handbuch AD-4328-v. Seite 2...
  • Seite 4 Anhang A • Schwerkraftausgleich A-I ÜberSchwerkraftausgleich Seite 40 A-2 Einstellungen Seite 41 A-3 TabelleSchwerkraftausgleich. Seite 43 Weltkarte .....Seite Anhang B • Wandmontage Anhang C • Maße Seite 3 Bediener-Handbuch AD-4328-v.1.a...

  • Seite 5: Einfürung

    AD-4328verbundeneKabelvon Störquellen beeinflußtwird, die Impuls- Komponenten einschließen. Stromzufuhr Der AD-4328 kann auf zweierlei Art mit Strom versorgt werden; über den Netzadapter und eine externeWechselstromzufuhr (6-12V). Verwenden Sieunbedingt eine stabile Stromquelle, da plötzlich auftretende Störquellen zu Fehlfunktionen führen können.

  • Seite 6: Anschluß An Eine Lastzelle

    2-3 Anschluß an eine Lastzelle Schließen Sie das Lastzellenkabel an den Lastzellenanschluß des AD-4328 wie unten beschrieben • Hinweise zum Anschluß an eine Lastzelle BefindetsichderAD-4328 in derNähederLastzelle (Kabellänge 5mOder weniger),kann er mit einem 4poligen abgeschirmtenKabelangeschlossen werden, die Anschlüsse 1 + 2 und 3 + 4 werden kurzgeschlossen.

  • Seite 7: Beschreibung Der Bedienfelder

    [OPR/ STB] Schaltet die Anzeige an/aus. * Die Lastzelle Wird auch bei ausgeschalteterAnzeige mit Strom versorgt. * Der AD-4328 kann automatisch auf Null zurückgeführt werden, wenn die Anzeige eingeschaltet wird. Zur Einstellung vgl. (5-2 CF-Funktion) [PRESET TARE] Stellt einen vorgegebenen Tarawert ein. Vgl.(6 Tara).

  • Seite 8: Rückseite

    Lastzellenkabel. <Nicht verwendet> Bitte nicht benutzen. Standard, Stromschleifen- Verbindet mit Peripheriegeräten, Indikatoren und Druckern Schnittstelle Externer Eingang Gibt die Steuersignaleein. Vgl. (9 Externer Eingang) Gleichstromeingang Zum Anschluß einer externen Stromzufuhr, 6-12V Gleichstrom. Netzadaptereingang Für denAnschlußdesWechsels&om-Netzadapters. Seite 7 Bediener-Handbuch AD-4328-v.

  • Seite 9: Kalibrierung

    Ihres Landes entsprechen. Versiegeln der (CAL) Taste Siegel CAL. : CAL. : O Versiegeln der rückwärtigen Abdeckung Entfernen Sie die Schraube am Anschluß #7 des (Lastzellen) Anschlusses installieren Sie stattdessen die zusätzliche Versiegelungsschraube. Siegel Versiegelungsschraube (Zubehör) Bediener-Handbuch AD-4328-v. I .a Seite 8...

  • Seite 10: Aufrufen Des Kalibriermodus

    Drücken Sie (TARE) um entweder 1, 2, 5, 10, 20 Oder 50 auszuwählen. (Jedesmal,wenn die Taste gedrückt wird, erhöht TARE sich der Wert: 1, 2, ..50) Drücken Sie(PRINT / ENTER),um den eingestellten Wert zu speichern. PRINT Seite 9 Bediener-Handbuch AD-4328-v.1 .a...

  • Seite 11: Einstellen Der Maximalen Kapazität

    Sie (M+), um "Ün d" aufzurufen. G eben SiedieAusgangsspannung der Lastzelle(mV/V) für Null über die folgenden Tastenein: (TARE) zur Erhöhung der blinkenden Ziffer. (ZERO>),um die blinkendeZiffer nachrechtszu bewegen. (PRINT/ ENTER), u m deneingegebenen Wert zu speichern. Bediener-Handbuch AD-4328-v.I.a Seite 10...

  • Seite 12: Endwertkalibrierung

    "3 ÜÜ " mV/ V anzuzeigen. Geben Siedie Ausgangsspannung (mV/ V) der Lastzelle für den Endwert mit den folgenden Tastenein: (TARE), um den Wert der blinkenden Ziffer zu erhöhen. (ZERO>), um die blinkendeZiffer nachrechtszu bewegen. (PRINT/ENTER),um deneingestellten Wert zu speichern. Seite 11 Bediener-Handbuch AD-4328-v.1 .a...

  • Seite 13: Verlassen Des Kalibriermodus

    C Err Wird angezeigt,wenn das Kalibriergewicht (eingegebener Wert) bei Durchführung der Endwert-Kalibrierung größer als die maximale Kapazität ist. Verwenden Sie einen Gewichtswert, der bei der Durchführung der Endwert- Kalibrierung die maximale Kapazität nicht übersteigt. Bediener-Handbuch AD-4328-v. Seite...
  • Seite 14 Wenn Sieeinen Widerstand anschließen,dann verwenden Sieeinen mit Metallgehäuse im Bereich zwischen 50 bis 500k mit einem guten Temperaturkoeffizienten. Der zusätzliche Widerstand sollte in der Nähe des AD-4328 angeschlossen werden. Verwenden Sie einen für den Bereich, in dem eine Nullpunktanpassung möglich ist, größtmöglichen Widerstandswert.

  • Seite 15: Lastzellenausgabeund Eingangsempfindlichkeit

    Netzstecker/ Adapter gezogen wird. Die Funktionen Sind in zwei Gruppen aufgeteilt: F-Funktionen: Interne Einstellungen CF-Funktionen: Kalibrierungsbezogene Einstellungen. Diese Einstellungen können nicht verändert werden, nachdemein Siegelauf der Abdeckung des Kalibrierschalters (CAL) angebracht wurde. Bediener-Handbuch AD-4328-v. Seite 14...

  • Seite 16: F-Funktionen

    (Anzeige: dieselbe als, w enn Brutto die Kapazität um 5 Stellenübersteigt. Ausgabe: 'OL' für den HeaderD. **** Stellen Sieauf I, wenndasGerätaneinenDruckerangeschlossen wird, derkeinenEmpfangspuffer h at,wie derAD-8117, AD-8117A, AD-8121 und AD-1131. Gültig für Automatischen Druck Oder Manuellen Modus. Seite 15 Bediener-Handbuch AD-4328-v.1.a...
  • Seite 17 Verwenden Sie für den 20mA StromschJeifenausgang nicht 4800 Bps Oder 9600 BPS. F21ist im Automatischen Oder Manuellen Druckmodus verfügbar Stellen Sie auf 1, wenn das Gerät an einen Drucker angeschlossen wird, der keinen Empfangspuffer hat. wie der AD-8117, AD-8117A, AD-8121 und AD-1131. Gültig für AutomatischenOderManuellenDruckrnodus. Bediener-Handbuch AD-4328-v.1 Seite 16...
  • Seite 18 Drücken Sie(TARE) zur Erhöhung der blinkenden Ziffer. TARE Drücken Sie (ZERO), um die blinkende Ziffer nach rechts ZERO zu bewegen. PRINT Drücken Sie (PRINT / ENTER), um die Funktion auszuwählen. DrückenSie(OPR/STB), u m in denWägemoduszurückzukehren. OPRJST Seite 17 Bediener-Handbuch AD-4328-v. l.a...

  • Seite 19: Cf-Funktionen

    Zeitdauereingesteilt.Esist jedochVorsicht angebracht, d a eineStabilisierungbeiäußerenEinflüssen,wie z.b Vibrationen, nur schwerzu erreichenist. *** 1st " Rückführung aufNullbeim Einschalten des Stroms" eingestellt, dannWird dieNullrückführung beim Einschalten durchgeführt unddie Gewichtsanzeige b eginnt mit Null. WeichtdieserStatusjedochum Odermehr alsdie maximaleKapazitätvom Nullpunkt ab,Wird kein Null-Start ausgeführt. Bediener-Handbuch AD-4328-v.1.a Seite 18...
  • Seite 20 Verfahren für die Einstellung Schritt 1 DrückenSie(OPR/STB), u m die Anzeigeauszuschalten. OPR/STB Gleichaeitig Schritt 2 DrückenSiegleichzeitigdie Tasten(MODE)und (OPR/ drücken MODE STB), u m in denEinstellmodus zu gelangen. "FÜ- l", eine Funktionsnummer, Wirdangezeigt. Schritt3 DrückenSie(CAL)und - Ü l" Wirdangezeigt. CAL. Schritt 4 RufenSiedie Funktionsnummernmit den folgenden Tasten auf: Drücken Sie(TARE)zur Erhöhung der blinkenden Ziffer.

  • Seite 21: Tara

    NETTO NULL Anzeige tariert, wenn die (TARE) Taste gedrückt wird. 1stdas Bruttogewicht Null, Wird das Taragewicht gelöscht und Siekehren zur BRUTTO NULL Anzeige zurück. Die Taste(TAREA) funktioniert normalerweise nur, wenn der AD-4328 stabilisiert ist, ist aberCF-6 auf "O" gestellt,dann ist die Tasteimmer aktiv. (Vgl. Abschnitt 5-2 CF-Funktionen).

  • Seite 22: Akkumulierung

    7 • Akkumulierung Stellen S ie CF-13 a ufI, umdieAkkumulierung auszuführen. Weitere Hinweise finden Sie im Abschnitt 5-2 (CF-Funktionen). DieWägedaten werden durchDrücken derTaste (M+)Oder a utomatisch akkumuliert. Vgl.F12 (F-Funktionen, Abschnitt 5-1). Der Wägedatentyp (positiv, negativ Oderbeide) ist über F12wählbar. Die akkumuliertenDatenwerdenim Permanentspeicher abgelegt u nd gehendaherauchdann nicht verloren,wenn der Netzstecker/Adapter gezogenwird.

  • Seite 23: Anzeigen Der Akkumulierten Daten

    Nachdem O RL " angezeigt w urde,werdenvorhandene Akkumulierungsdaten mit blinkender LED-Einheit dargestellt, was bedeutet, daß Akkumulierungsdaten angezeigt werden. Schritt 2 Halten Sie(ZERO)längerals3 Sekundenlang gedrückt. Die Anzeige blinkt und die akkumulierten Daten werden gelöscht. ZERO Drücken Sie (MODE), um in den Wägemodus zurückzukehren. MODE Bediener-Handbuch AD-4328-v. Seite...

  • Seite 24: Ausgabe Der Akkumulierten Daten

    Untergrenze und Obergrenze w erdeneingegeben; einGewichtWird nach3 Kategorien bewertet: UNTER(LO),akzeptiert(0K) OderÜBER(HI). Schaltpunktvergleich DieseFunktion ist sinnvoll für dynamischeWägeanwendungen. Die Wägedatenwerden mit vier vorgegebenen Gewichtswertenverglichen,Zielgewicht, freier Fall, vorläufiger Gewichtswert,Nullband. DasErgebnisdesVergleichsWird in drei Ausgangssignalen gesendet,voll fließende Ausgangssteuerung, mittel fließende Ausgangssteuerung und Nullbandausgang. Seite 23 Bediener-Handbuch AD-4328-v.1 .a...

  • Seite 25: Vergleich Obergrenzeund Untergrenze

    Drücken Sie (TARE), um den Wert der blinkenden Ziffer zu erhöhen. Drücken Sie (ZERO),um die blinkende Ziffer nach rechts zu bewegen. ZERO Drücken Sie (NET/GROSS+/-), um die Polarität der Ziffer einzugeben Drücken Sie (PRINT/ ENTER), um den eingestellten Wert zu speichem. Seite 24 Bediener-Handbuch AD-4328-v.

  • Seite 26: Schaltpunkt-Vergleich

    Beispiel: Beträgt die Einstellung für SETO10,0kg,so Wird SETO wie 100 behandelt. Der eingestellte Wert Wird intern gespeichert und bleibt auch dann erhalten, wenn der Strom abgeschaltetwird. 1mFall von "über Plus" Wird HI (Endgewicht)und 0K (Vorläufig) angeschaltet. Seite 25 Bediener-Handbuch AD-4328-v.1...

  • Seite 27: Einstellungen

    GebenSieSETI (FreierFall), SET2(vorläufigesGewicht) und SET3(Nullband) auf die gleiche Weise ein. Schritt 6 Drücken Sie (OPR/STB), um in den MODE OPRISTB Wägemodus zurückzukehren Oder (MODE) zur Einstellung weiterer Funktionen. Komparatormodus Die Einstellungfür F3(Komparatormodus)Wird ignoriert und Wird immer verglichen. Bediener-Handbuch AD-4328-v.1 Seite 26...

  • Seite 28: Externer Eingang

    9 • Externer Eingang Vgl. F-Funktionen (Abschnitt 5-1)zur Einstellung von F4/5/6. Der AD-4328 kann durch Kurzschließen der Anschlußnummern 4 ((EXT.CTRL) auf der Rückseite) und Anschlüsse '1,2 Oder3 wie über die Fronttasten gesteuert werden. Die Funktion der Anschlüsse sollte unter F4,F5 und F6eingestellt werden.

  • Seite 29: Datenformat

    _kg,_t,_lb (wenn CF12 auf '1' Oder'3' steht). Endzeichen <CR><LF> (Zeilenschaltung, Zeilenvorschub) Datenbeispiel: 367,0kg Bruttogewichtsanzeige bei stabiler Anzeige ST, GS, + 00367,Okg Oder 53 54 2C 47 53 2C 2B 30 30 33 36 37 2E 30 6B 67 OD OA (ASCII hexadezimal) Bediener-Handbuch AD-4328-v.1 Seite 28...

  • Seite 30: Installierung Der Option

    OCZP Schritt Verbinden Sie den Kabelanschluß mit der Optionsplatine und befestigen Sie den Kern mit der beiliegenden Zugentlastungsklemme auf der Platine. Schritt Befestigen Sie die Optionsplatine mit den beiden Schrauben. Schritt Erden Sie das Gerät über Masseanschluß. Seite29 Bediener-Handbuch AD-4328-v.

  • Seite 31: Op-Oi (Bcd Ausgang)

    8: 1000 9: 1001 A 12 1 OA5 ÜBER ÜBER: O A 13 STABIL B 14 NETTO: Dezimalpunkt Dezimalpunkt, 10A2 Dezimalpunkt zugeordnet: 0 Dezimalpunkt, IOA3 Dezimalpunkt, Gerät Einheit 1 Einheit 2 Gerät A 18 Druckbefehl Drucken: Masse Bediener-Handbuch AD-4328-v.1.a Seite 30...

  • Seite 32: Druckbefehl-Takt

    150ms Stabile Wägung 50ms InstabileWägung 12—3Ausgangs-Stromkreis 00000000000000000000 00000000000000000000 V+ (30V Oderweniger) Aus ang 10mA Oderweniger Allgemein 12—4 Verwandte Funktionen Nähere Hinweise finden Sie unter F-Funktionen (Abschnitt 5-1). F13:Ausgangsdaten F14:Ausgabemodus F15:Ausgabelogik Fl 6: Bewertung Automatischer Druck Seite 31 Bediener-Handbuch AD-4328-v.1 .a...

  • Seite 33: Ausgangs-Stromkreis

    Bereichsliegt. Ein Gewicht Wird danachbewertet,0b esinnerhalb von 3 Kategorien liegt: HI, 0K, LO. Nähere Hinweise finden Sie im Abschnitt Ausgangs-Stromkreis Max. Ausgangsspannung: 3 0V Max. Stromstärke: 50mA Max. Durchlaß-Spannung: 1 ,3V 1: Hi 6: 0K IAusgang 4: Lo Allgemein Bediener-Handbuch AD-4328-v.1 Seite32...

  • Seite 34: Auswahl Von Rs-422/Rs-485

    (Abschnitt 5-2). F18: Ausgangsdaten F17: Baudrate F19: Ausgabemodus F20: Bewertung Automatischer Druck F21:Interval zwischen den einzelnen Daten bei mehrfacher Datenausgabe(ca.2 Sekunden). CF9:Taradatenausgabe CFIO: Ü ber,Ausgabe Nicht-Stabilisierung CFI 1:Tara Differenzierung (Tara voreingestellt, Tara) CF12:Serielles Datenausgabeformat. Vgl. 14-8'Datenformat'. Seite 33 Bediener-Handbuch AD-4328-v.1.a...

  • Seite 35: Technische Daten Der Schnittstelle

    (0): 0m Ferritkern (1),Schrauben (2), Netzadapter Zubehör (nur OP-03) Hinweis: Mit Option OP-03können bis zu 10 AD-4328 Geräte angeschlossenwerden. 14—4 Strommodus (F19 = 0) • Ausgabe jedesmal, wenn die Anzeige überschrieben wird. • Abhängigvon Baudzahl u nd Ausgangsdaten kann nicht jedesAnzeigen-Update ausgegeben w erden.

  • Seite 36: Manueller Druckmodus (F19=2)

    Ein Komma ',' muß zwischen einen Befehl und einen Parameter gesetzt werden. • Der Dezimalpunkt sollte ignoriert werden. Beispiel Um '100' als vorgegebenenTarawert einzustellen: PT,IOOOder rr,+100 (Lautet die Dezimalstelle 0,0, dann Wird der Wert als 10,0 betrachtet). Seite 35 Bediener-Handbuch AD-4328-v. l.a...
  • Seite 37 Die Installierung der Option OP-04und Zuordnung einer Adresse für jeden in der Reiheangeschlossenen A D-4328ermöglichtes Peripheriegeräten (Computer Oder programmierbareSteuerungen), d en AD-4328zu steuern. Zuordnung von Adressen VergebenSieeineNummer von Obis 99für jedeF22aller AD-4328. Vgl. F-Funktionen(Abschnitt 5-1)zur Einstellung. Befehle Schreiben eines Befehls: •...

  • Seite 38: Datenformat

    1. (Zeichen und Dezimalpunkt werden ausgegeben).Format 2 lautet +99999999Oder- 99999999. Einheit (2 Oder 3 Buchstaben), _ bedeutet Leerschritt kg,_t,lb (wenn CF12 '0' Oder '2' ist). _lg,_t,_lb (wenn CF12 '1' Oder '3' ist. Endzeichen <CR><LF>(Zeilenschaltung,Zeilenvorschub) Datenbeispiel: 367,0kgBruttogewichtsanzeige bei stabiler Anzeige. OA (ASCII hexadezimal) Seite37 Bediener-Handbuch AD-4328-v.1...

  • Seite 39: Ausgangsstromkreis

    I: Hi 6: Go 4: Lo 8. Allgemein KOMPARATOR AUSGANG 50V, 1OOrnA Durchgangs-Widerstand:80 Oder weniger OP-04Ausgangsstromkreis RS-232C 000000000000 000000000000 KOMPARATOR AUSGANG Stromschleifen- Ausgang 1: Hi 6: 0K KOMPARATOR AUSGANG 4: Lo 50V, IOOrnA 8. Allgemein Durchgangs-Widerstand:80 Oder weniger Bediener-Handbuch AD-4328-v.1.a Seite38...

  • Seite 40: Technische

    Optionen D-Aus o enerAns OP-OI aratoraus o ener Anschlu OP-02 OP-03 tromsc el enaus an un OP-04 e arsaus OP-IO Es kann nur eine der Optionen OP-01,02, 03 Oder04 installiert werden. RS-422 und RS484 Sind wählbar. Seite 39 Bediener-Handbuch AD-4328-v.1...

  • Seite 41: Anhang A. Schwerkraftausgleich

    = 9,806 16 - 0,025 928 cos 21+ O,OOO 0 69 cos-,21 - O,OOO 003 086H g ist m/s*, "l" bedeutetBreitengradund "H" ist Meter über Meereshöhe. Siekönnenden Wert auch der beiliegendenAufstellung über "g" an verschiedenen Orten der Welt entnehmenOderüberden Breiten-und Längengradauf der anliegendenGraphik (A-2) ermitteln. Bediener-Handbuch AD-4328-v.1 Seite40...

  • Seite 42: Einstellungen

    Schritt 4 Geben Sie 9,798 (Gravitätswert von Tokio) durch Drücken der folgenden Tasten ein. (TARE) zur Erhöhung der blinkenden Ziffer. TARE (ZERO),um die blinkende Zahl nach rechtszu bewegen. ZERO (PRINT/ ENTER), um die Einstellung für GI abzuschließen. PRINT Seite Bediener-Handbuch AD-4328-v.1 .a...
  • Seite 43 Schritt 6 Drücken Sie (CAL), um den Ausgleichsmodus zu CAL. verlassen."E n d" Wird angezeigtund Siekehren zum Wägemodus zurück. Wurde der AD-4328in Tokio auf 10.000 kalibriert und Wird anschließendnachWashington geliefert,zeigt dasGerätweiterhin einen Wert von 10.000 an. Seite 42 Bediener-Handbuch AD-4328-v.1...

  • Seite 44: Tabelleschwerkraftausgleich

    A-3 Tabelle Schwerkraftausgleich Werte der Schwerkraft an verschiedenenOrten 9,813 m/s- Amsterdam Manila 9,784 m/s- Athen 9,800 m/s- Melbourne 9,800 m/s* Auckland (NZ) 9,799 m/s- Mexiko City 9,779 m/s- Bangkok 9,783 m/s- York 9,802 m/s- 9,813 m/s- Birmingham Oslo 9,819 m/s- 9,811 m/s- Brüssel Ottawa...

  • Seite 45: Weltkarte

    Weltkarte Bediener-Handbuch AD-4328-v.

  • Seite 46: Anhang B . Wandmontage

    Anhang B . Wandmontage Montieren Sie den AD-4328 mit dem Zubehörset wie unten beschrieben auf eine wasserfestePlatte (entsprechend IP-65). Führungsschiene Puffer Schraube Schritt 1 Entfernen Sie sowohl die rechte als auchdie linke Fürungsschiene. Platte Schritt2 * Schieben Siedie Dichtungzwischen Dichtung den AD-4328 die Platte.

  • Seite 47: Anhang C • Maße

    Anhang C • Maße (mm) 12.5 113.5 Ausschnitt Bedienfeld 162±0.5 Seite 46 Bediener-Handbuch AD-4328-v.
