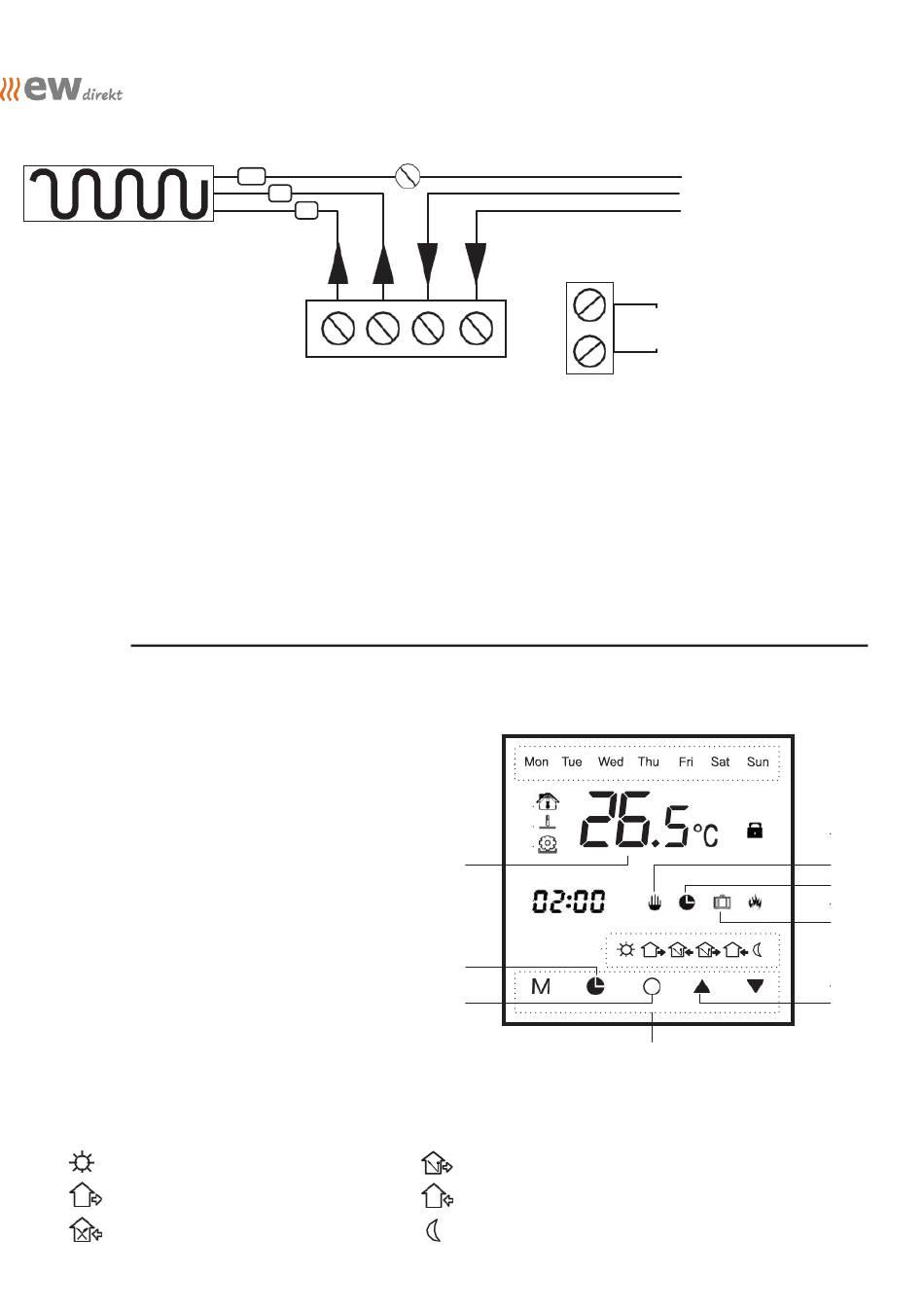

4. Installationsschaubild
Max. 3200 W
Anschlussbeschreibung:
Klemmen Nr. 1 und 2 – Anschluss der Heizmatte/Heizkabel:
- zur Klemme Nr. 2 das blaue Kabel N (Neutralleiter, Null)
- zur Klemme Nr. 1 das schwarze Kabel L (Leitung, Phase)
- Das PE-Erdungsgeflecht, direkt über eine Anschlussklemme an den PE des Stromnetzes
Klemmen 3 und 4 - 230-V-Stromversorgungsanschluss:
- an Klemme Nr. 4 (L), Phase
- an Klemme Nr. 3 (N), Null
Klemmen 5 und 6 - Bodensensor
ACHTUNG!
Der Bodensensor muss in einem Installationsrohr installiert werden!
5. Bildschirmansicht
1 - Wochentag
2 - Lufttemperatur
3 - Bodentemperatur
4 - programmierte Temperatur
5 – aktuelle Sensortemperatur
6 - Uhrzeit (aktuell)
7 – Tagesereignis
8 - Setup Uhr
9 - Menu – ausgewähltes Feld
10 - ON / OFF
11 - Bildschirmsperre
12 - Manueller Modus
13 - Programm Modus
14 – Heizungsbetrieb
15 - Holidaymodus
16 - Steuerungstaste – Auswahl +
17 – Steuerungstaste – Auswahl -
Icon description:
- event 1, Morgen, 20ºC
- event 2, Haus verlassen, 15ºC
- event3, Rückkehr, 15ºC
PE
N
L
Max
PE
.
16A
L1
N1
1 2 3 4
5
6
fig.5
1
2
3
4
5
6
7
8
9
10
- event 4, Haus verlassen Nachmittag, 15ºC
- event 5, Abend, 22ºC
- event 6, Nacht, 15ºC
~ 230 V/ 50 Hz
NTC
NT
C
18
11
12
13
14
15
16
17
