Lieber Kunde,
Es freut uns, dass Sie sich für den Kauf des RT-50 Touch Reglers
entschieden haben. Es ist unser Bestreben, Sie stets mit Produkten
höchster Qualitätsansprüche zu bedienen.
Einleitung
Der RT-50 Touch Regler ist ein moderner Thermostat mit LCD
Tocuschscreen Display und einem WiFi 4G wireless control Modul.
Der einzigartige Regler verfügt über eine Wochenprogrammierung
und ist optimal für die Regelung elektrischer
Fußbodenheizungssysteme, aber auch wasserbasierter Systeme
geeignet.
1 Technische Daten
Spannung ......................................................... ~ 230 V 50 Hz +/- 10%
Max. Schaltleistung ....................................................... 16 A (3600 W)
Stromverbrauch ....................................................................... < 0,3 W
Temp. Bereich mit Luftsensor ................................... od +5 do +99 C˚
Temp. Bereich mit Bodensensor ............................... od +5 do +99 C˚
Schutzklasse ..................................................................IP 20
Widerstand Bodensensor ...................................................... 10 kOhm
Hysterese ................................................................................. +/- 1 C˚
Abmessung ............................................................. 86 x 86 x 13.3 mm
2 Sicherheitshinweis
Bevor Sie den Regler installieren, lesen Sie diese Beschreibung
aufmerksam!
Vor Ein- oder Ausbau, Reinigung und Wartung trennen Sie den
Regler von der Stromversorgung!
Der Regler ist ausschließlich von ausgebildetem Fachpersonal für
Elektrotechnik zu installieren!
Sämtliche elektrischen Anschlüsse sowie Anschlussleitungen
müssen elektrischen Sicherheitsstandards entsprechen!
Der Regler sollte ausschließlich für die Anwendungen verwendet
werden, die in dieser Installationsanleitung beschrieben sind!
Abb.5
3. Installation
-Lösen Sie vorsichtig die Sicherungslaschen des Frontpanels
(fig.2) vom Installationsrahmen
-Anschließend fixieren Sie den Installationsrahmen an der
Installationsdose mit den beiden Schrauben.
-Verbinden Sie nun die Anschlußkabel der Fußbodenheizung
und des Bodensensors gemäß dem Installationsschaubild
unter Nummer 4.
- Bitte beachten Sie, dass der Bodensensor angeschlossen
sein muß, da der Regler sonst die Fehlermeldung „ER2"
anzeigen wird.
Heizmatte
fig.2a
fig.2
1
2
1
Der RT-60 WLAN Thermostat erfüllt die
Anforderungen der EU – Ökodesign Richtlinien

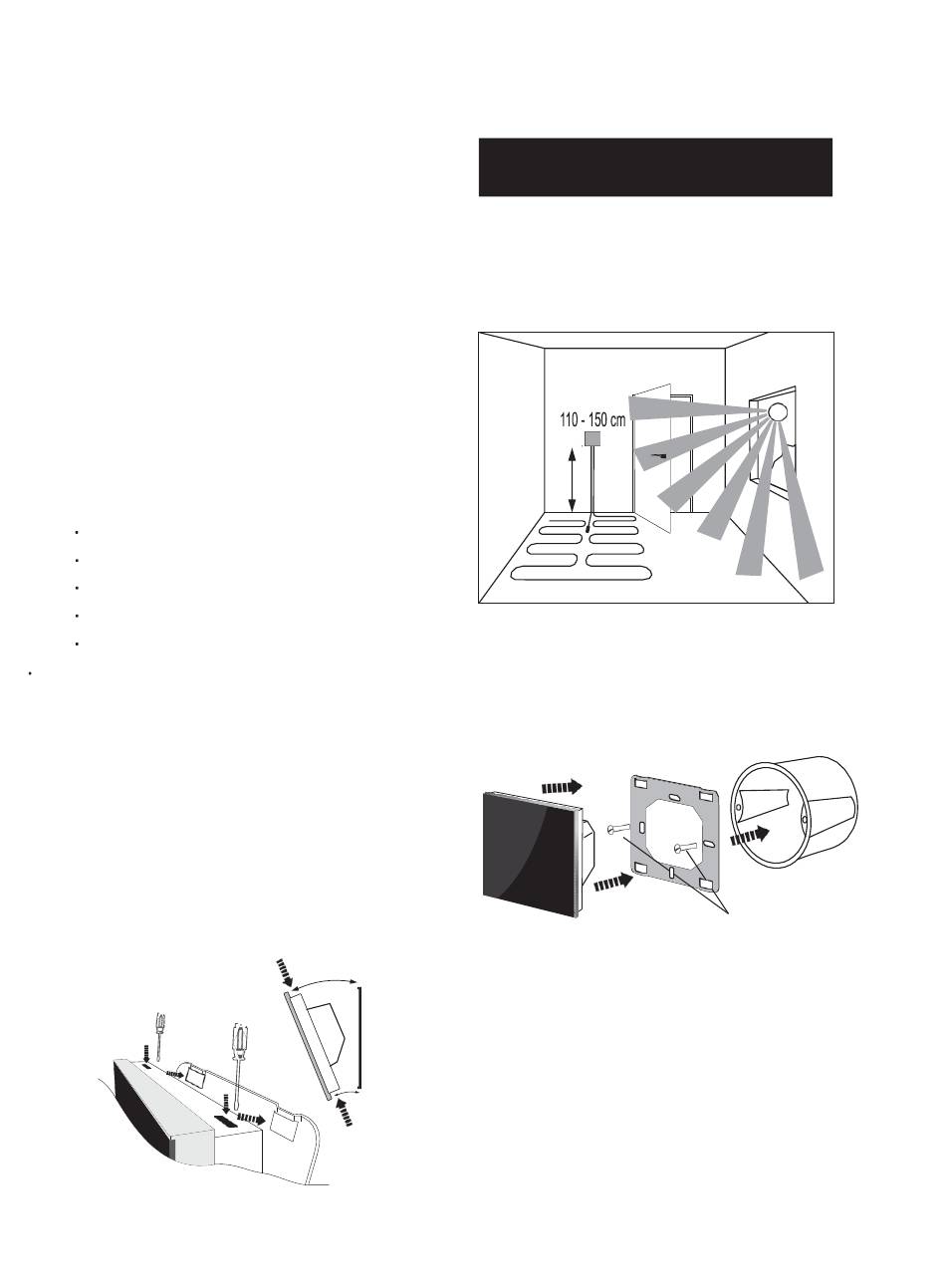

3 Position des Reglers
Der Regler soll an der Innenwand des zu beheizenden Raumes
installiert und nach Möglichkeit vor direkter Sonneneinstrahlung
geschützt werden.
Die korrekte Installationshöhe beträgt 110 cm bis 150 cm.
Abb.1
Installationsrahmen
Frontpanel
-Fixieren Sie nun wieder das Frontpanel am
Installationsrahmen, in dem Sie das Frontpanel an der
Unterseite des Installationsrahmens in die vorgesehenen
Laschen einstecken und dann am oberen Ende das Panel mit
leichtem Druck zum Einrasten bringen.
-Der Regler ist nun Funktionsbereit
PE
Installationsdose
N
L
sversorgung
Schrauben
Spannung
