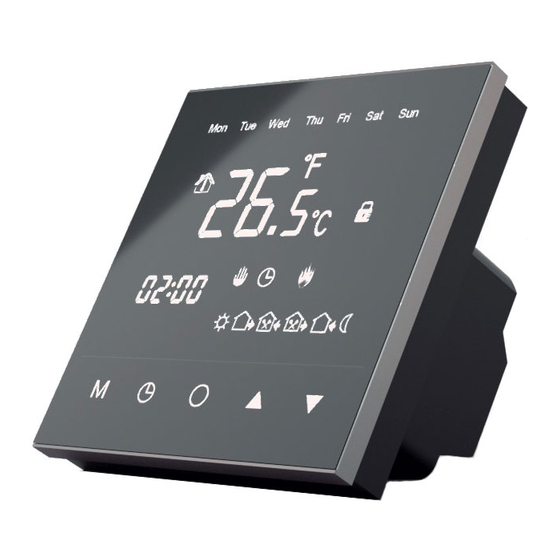

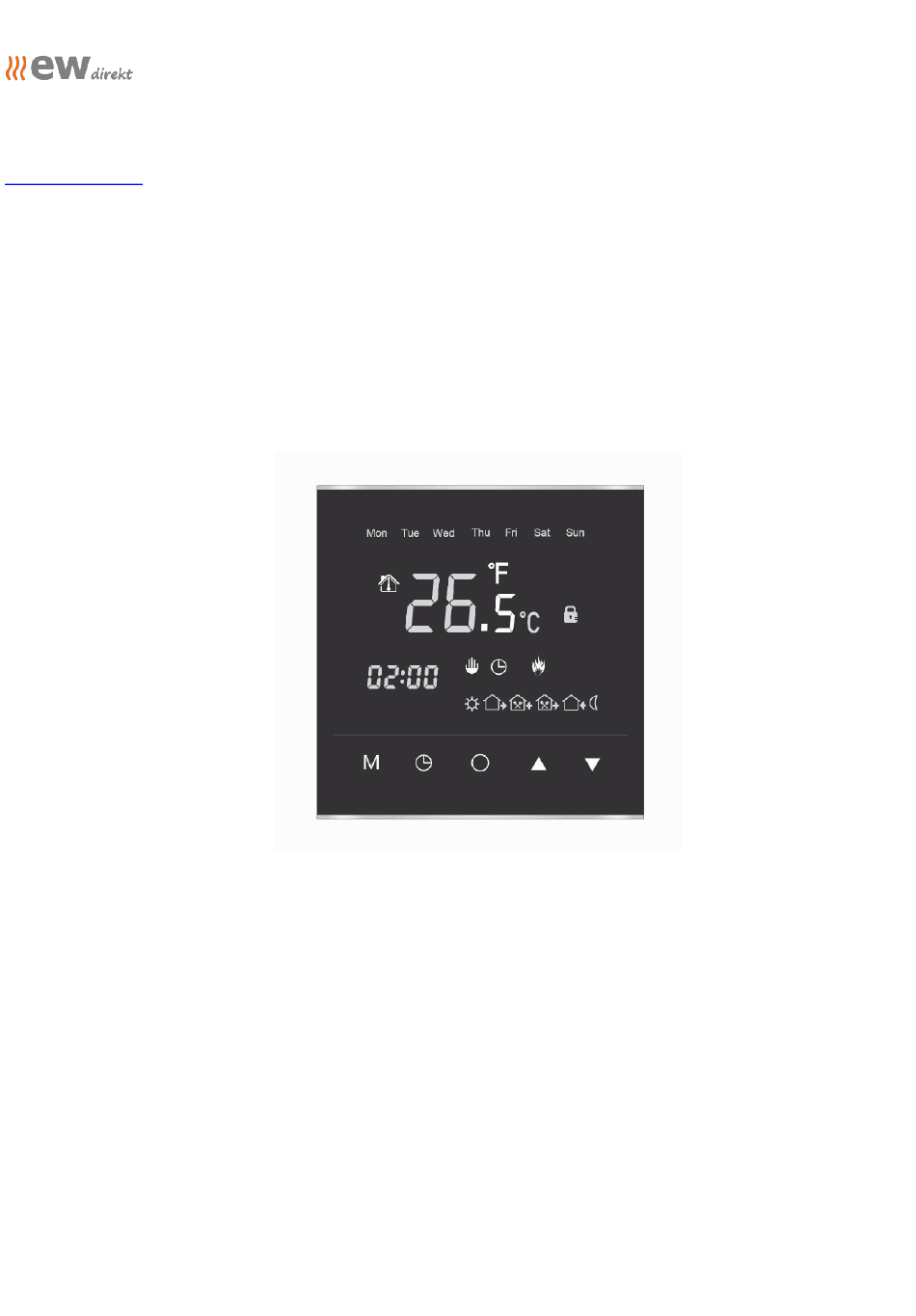

- Seite 1 GmbH Aschhausenstraße 54 97922 Lauda-Königshofen Tel. +49 9343 60 999 60 www.ewdirekt.de Installationsanleitung RT-50 Touch TEMPERATURREGLER TOUCH SCREEN...
-
Seite 2: Technische Daten
Lieber Kunde, Der RT-60 WLAN Thermostat erfüllt die Es freut uns, dass Sie sich für den Kauf des RT-50 Touch Reglers Anforderungen der EU – Ökodesign Richtlinien entschieden haben. Es ist unser Bestreben, Sie stets mit Produkten höchster Qualitätsansprüche zu bedienen. - Seite 3 4. Installationsschaubild ~ 230 V/ 50 Hz Max. 3200 W 1 2 3 4 Anschlussbeschreibung: Klemmen Nr. 1 und 2 – Anschluss der Heizmatte/Heizkabel: - zur Klemme Nr. 2 das blaue Kabel N (Neutralleiter, Null) - zur Klemme Nr. 1 das schwarze Kabel L (Leitung, Phase) - Das PE-Erdungsgeflecht, direkt über eine Anschlussklemme an den PE des Stromnetzes Klemmen 3 und 4 - 230-V-Stromversorgungsanschluss: - an Klemme Nr.
-
Seite 4: Ein- Und Ausschalten On/Off
6 – Erster Start – Bodensensor Kalibrierung (± 10°C) Der Bodensensor ist werksseitig korrekt eingestellt. Zusätzliche 6.1- Bildschirmsperre Wäremquellen oder Sonneneinstrahlung können den Wert am Um den Bildschirm zu entsperren drücken Sie eines der folgenden Bondensensor verfälschen. Diese Option ermöglicht eine Symbole: entsprechende Korrektur - Sensor Auswahl (1, 2, 1+2) -
Seite 5: Konfigurationsübersicht
- Reaktionsverzögerung - Holiday Programm HIer wird die Temperaturabsenkung bei Urlaubs-Abwesenheit Diese Funktion ist für Ereignisse gedacht, bei denen kurzfristig größere eingestellt. Die Werkseinstellung beträgt hier +10°C und kann Temperaturveränderungen stattfinden können (z.B. öffnen einer Tür zwischen +5°C und +20°C angepasst werden. oder eines Fensters). -
Seite 6: Manueller Modus
9 - Manueller Modus Beachten Sie die korrekte Sensorauswahl! Der RT-50 Touch Regler kann im Manuellen Modus arbeiten. Hier wird Option 00, Raumsensor – Programm “Raumtemperatur” eine Temperatur vorgegeben und der Regler sorgt dafür, dass die Option 01, Bodensensor – Programm “Bodentemperatur”... -
Seite 7: Zurücksetzen Auf Werkseinstellung
e) – Ereignis Nr. 5 (Abend) 14 – Zurücksetzen auf Werkseinstellung Verfahren Sie wie bei Ereignis 4 mit gewünschter Zeit und Temperatur. Diese Funktion dient zum Rückseten des Reglers auf Werkseinstellung. f) – Ereignis Nr. 6 (Nacht) Alle vorgenommenen Programme und Einstellungen werden gelöscht Verfahren Sie wie bei Ereignis 5 mit gewünschter Zeit und Temperatur Öffnen Sie das Konfigurationsmenü... -
Seite 8: Zusatzinformation
16 - Zusatzinformation Bodensensor, Installationsrohr fig.8 Wenn Sie die Heizung in einem Badezimmer installieren, sollte der Regler außerhalb des Badezimmers installiert werden. Bitte sehen Sie hierzu unten stehendes Schaubild. Austausch Bodensensor: Heizmatte / Heizkabel Um später einen eventuellen Austasuch des Bodensensors zu ermöglichen sollte er in einem Installationsrohr (fig.7 und fig.8) verlegt werden, das mit einer Endkappe verschlossen sein sollte fig.7...
