Anschlussdiagramm
◆

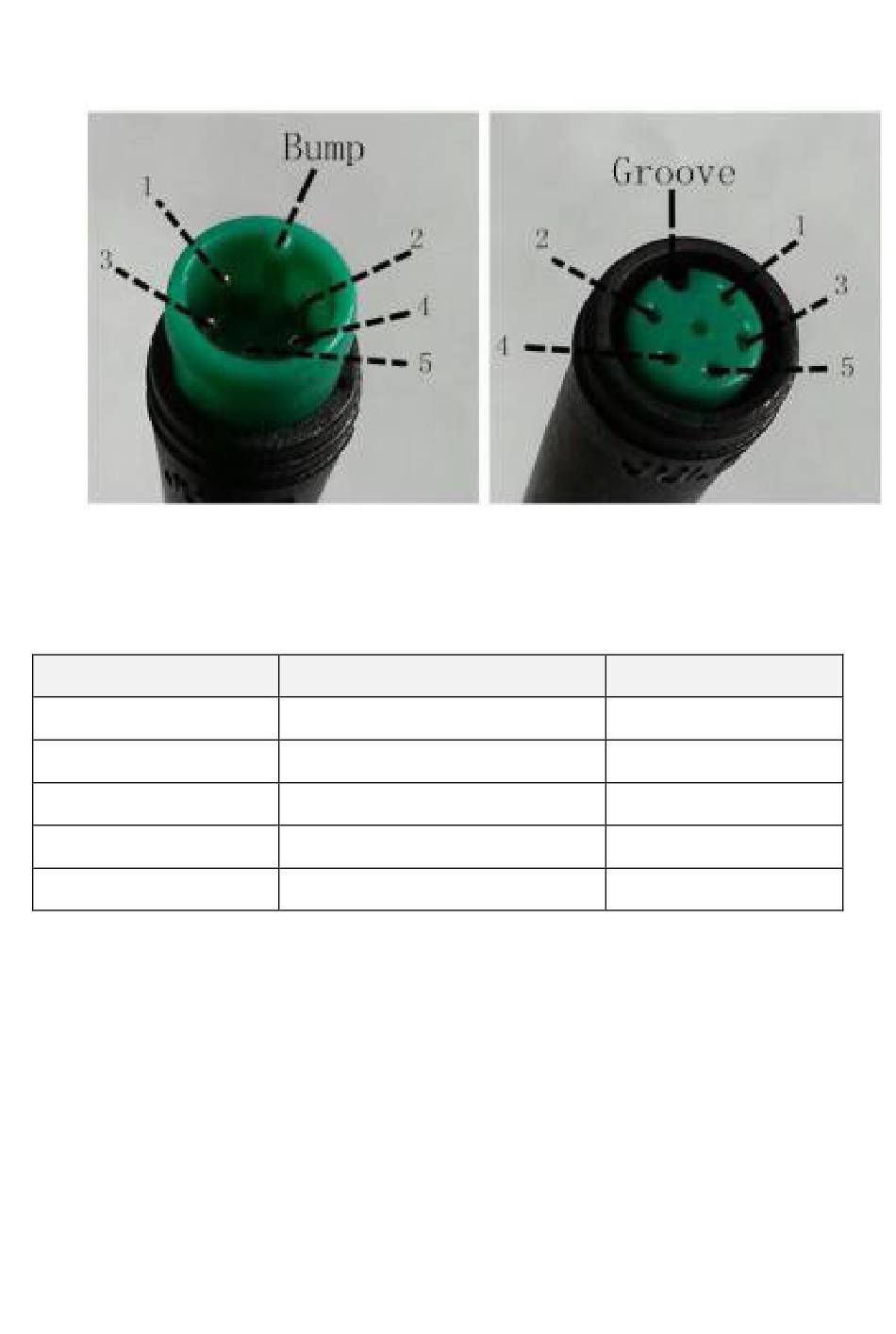

Kabelanschlüsse
Kabelnr.
1
2
3
4
5
Einige Anschlüsse sind vergossen um Wassereintritt zu vermeiden. Bei diesen
sind die Kabelfarben nicht zu sehen.
Display-side connector
Farbe
rot（VCC）
blau（K）
schwarz（GND）
grün（RX）
gelb（TX）
Seite 82 von 88
mating connector
Funktion
﹢
Lock
﹣
RX
TX
