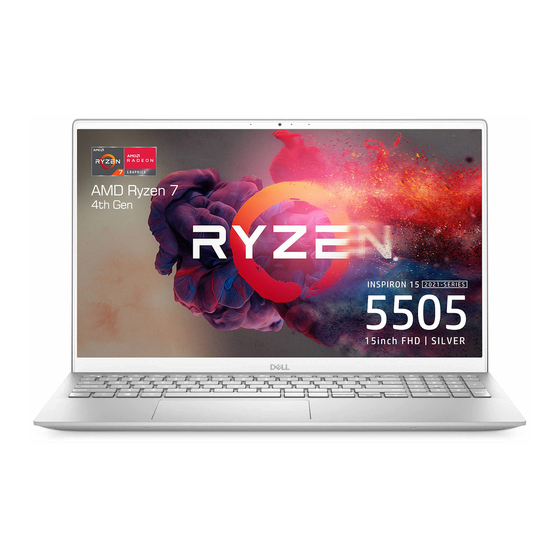

Dell Inspiron 5505 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Inspiron 5505:
- Einrichtung und technische daten (22 Seiten) ,
- Betriebsanleitung (23 Seiten)
Verwandte Anleitungen für Dell Inspiron 5505
Inhaltszusammenfassung für Dell Inspiron 5505
- Seite 1 Inspiron 5505 Service-Handbuch Vorschriftenmodell: P102F Vorschriftentyp: P102F004 June 2020 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten an Komponenten im Inneren des Computers............6 Vor der Arbeit an Komponenten im Innern des Computers..................... 6 Sicherheitshinweise................................6 Schutz vor elektrostatischer Entladung..........................7 ESD-Service-Kit..................................7 Transport empfindlicher Komponenten..........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................9 Kapitel 2: Entfernen und Einbauen von Komponenten............... - Seite 4 Kühlkörper.................................... 39 Entfernen des Kühlkörpers............................39 Einsetzen des Kühlkörpers............................40 Bildschirmbaugruppe................................41 Entfernen der Bildschirmbaugruppe..........................41 Einbauen der Bildschirmbaugruppe..........................43 Netzadapteranschluss................................ 44 Entfernen des Netzadapter-Ports..........................44 Einbauen des Netzadapter-Ports..........................45 Lautsprecher..................................46 Entfernen der Lautsprecher............................46 Einbauen der Lautsprecher............................48 Betriebsschalter mit optionalem Fingerabdruckleser......................49 Entfernen des Netzschalters mit optionalem Fingerabdruckleser................
- Seite 5 Integrierter Bildschirmselbsttest (LCD-BIST)......................79 Ergebnis..................................79 Systemdiagnoseanzeigen..............................80 Aktualisieren des BIOS (USB-Stick)..........................81 Wiederherstellen des Betriebssystems..........................81 Reststromentladung................................81 Aktualisieren des BIOS.................................81 Sicherungsmedien und Wiederherstellungsoptionen...................... 82 Ein- und Ausschalten des WLAN............................82 Reststromentladung................................82 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............83 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 7: Schutz Vor Elektrostatischer Entladung
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 8: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 9: Nach Der Arbeit An Komponenten Im Inneren Des Computers
2. Spannen Sie die Bauchmuskeln an. Die Bauchmuskulatur unterstützt den Rücken, wenn Sie etwas anheben, und gleicht so die Last aus. 3. Heben Sie die Last mit den Beinen, nicht mit dem Rücken. 4. Halten Sie die Last nahe am Körper. Je näher die Last am Rücken ist, desto weniger wird Ihr Rücken belastet. 5. -
Seite 10: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubendreher Größe 1 • Kreuzschlitzschraubendreher Größe 0 • Kunststoffstift Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. -
Seite 11: Hauptkomponenten Des Inspiron 15 5505
Tabelle 1. Schraubenliste (fortgesetzt) Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube Rechtes Scharnier Handballenstützen- und M2.5x5 Tastaturbaugruppe Netzadapterport Handballenstützen- und M2x3 Tastaturbaugruppe Betriebsschalter mit Handballenstützen- und M1,6x2 optionalem Tastaturbaugruppe Fingerabdruckleser Touchpadhalterung Handballenstützen- und M2x2 Tastaturbaugruppe E/A-Platine Handballenstützen- und M2x2 Tastaturbaugruppe USB 3.2-Gen 1- Systemplatine... - Seite 12 1. Bodenabdeckung 2. Batterie 3. Netzadapteranschluss 4. Kühlkörper 5. Speichermodul 6. SSD-Laufwerkshalterung 7. M.2-2230-Solid-State-Laufwerk 8. Lautsprecher 9. Systemplatine 10. Touchpad 11. Handballenstützen- und Tastaturbaugruppe 12. Bildschirmbaugruppe 13. Betriebsschalter mit optionalem Fingerabdruckleser 14. Knopfzellenbatterie 15. E/A-Platine 16. Lüfter 17. Wireless-Karte 18. M.2 2280-SSD-Laufwerk Entfernen und Einbauen von Komponenten...
-
Seite 13: Bodenabdeckung
Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten... - Seite 14 Schritte 1. Lösen Sie die zwei unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe. Entfernen und Einbauen von Komponenten...
-
Seite 15: Anbringen Der Bodenabdeckung
2. Entfernen Sie die sieben Schrauben (M2x4), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Lösen Sie mithilfe eines Kunststoffstifts die Bodenabdeckung beginnend mit der Aussparung am Bildschirmscharnier und arbeiten Sie sich entlang der Seiten vor, um die Bodenabdeckung zu entfernen. 4. - Seite 16 Entfernen und Einbauen von Komponenten...
- Seite 17 Schritte 1. Befestigen Sie das Klebeband und schließen Sie ggf. das Kabel der Batterie an der Systemplatine an. 2. Platzieren Sie die Bodenabdeckung auf der Handballenstützen- und Tastaturbaugruppe. Entfernen und Einbauen von Komponenten...
-
Seite 18: Akku
3. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung auf die Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus und lassen Sie die Bodenabdeckung einrasten. 4. Ziehen Sie die zwei unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe fest. 5. -
Seite 19: Einbauen Der 3-Zellen-Batterie
Einbauen der 3-Zellen-Batterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der 3-Zellen-Batterie und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie die Batterie auf der Handballenstützen- und Tastaturbaugruppe. 2. -
Seite 20: Einsetzen Der 4-Zellen-Batterie
Info über diese Aufgabe Die Abbildung zeigt die Position der Knopfzellenbatterie mit 4 Zellen und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Ziehen Sie das Klebeband ab und lösen Sie ggf. das Batteriekabel vom Anschluss. 2. Entfernen Sie die fünf Schrauben (M2x3), mit denen die 4-Zellen-Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist. -
Seite 21: Speichermodule
Schritte 1. Platzieren Sie die Batterie auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen auf der Batterie an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die fünf Schrauben (M2x3) an, mit denen die 4-Zellen-Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist. -
Seite 22: Einsetzen Der Speichermodule
Schritte 1. Heben Sie die Schutzhülle an, um auf das Speichermodul zugreifen zu können. 2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 3. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. ANMERKUNG: Wiederholen Sie die Schritte 1 bis 3, um weitere im Computer installierte Speichermodule zu entfernen. - Seite 23 Schritte 1. Heben Sie die Schutzhülle an und richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt. 3. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.
-
Seite 24: Ssd-Laufwerk: M.2-Steckplatz Eins
SSD-Laufwerk: M.2-Steckplatz eins Entfernen des M.2-2230-SDD-Laufwerks aus dem M.2- Steckplatz eins Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-Solid-State-Laufwerk im M.2-Steckplatz eins. -
Seite 25: Entfernen Des M.2-2280-Solid-State-Laufwerks In M.2-Steckplatz Eins
Info über diese Aufgabe ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-Solid-State-Laufwerk im M.2-Steckplatz eins. ANMERKUNG: Diese Vorgehensweise gilt nur für das Installieren eines 2230-Solid-State-Laufwerks im M.2-Steckplatz eins. ANMERKUNG: Bevor Sie das 2230- oder 2280-Solid-State-Laufwerk installieren, stellen Sie sicher, dass sich die Montagehalterung an der korrekten Position befindet. -
Seite 26: Installieren Des M.2-2280-Solid-State-Laufwerks In M.2-Steckplatz Eins
ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2280-Solid-State-Laufwerk in M.2- Steckplatz 1. Die folgende Abbildung zeigt die Position des 2280-Solid-State-Laufwerks, das in M.2-Steckplatz eins installiert wird, und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die Schraube (M2x3), mit der das SSD-Laufwerk an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. -
Seite 27: Installieren Der Solid-State-Laufwerkhalterung Im M.2-Steckplatz Eins
Schritte 1. Richten Sie die Kerbe am 2280-Solid-State-Laufwerk auf die Lasche am M.2-Steckplatz eins auf der Systemplatine aus. 2. Schieben Sie das 2280-Solid-State-Laufwerk in den M.2-Steckplatz eins auf der Systemplatine. 3. Bringen Sie die Schraube (M2x3) zur Befestigung des 2280-Solid-State-Laufwerks an der Handballenstützen- und Tastaturbaugruppe wieder an. -
Seite 28: Ssd-Laufwerk - M.2-Steckplatz Zwei
Schritte 1. Schieben und entfernen Sie die Solid-State-Laufwerkshalterung aus dem Steckplatz für die Halterung auf der Handballenstützen- und Tastaturbaugruppe. 2. Drehen Sie die SSD-Laufwerkshalterung um. 3. Schieben Sie die Solid-State-Laufwerkshalterung in den Montagesteckplatz auf der Handballenstützen- und Tastaturbaugruppe. 4. Bauen Sie das M.2 2230-Solid-State-Laufwerk bzw. -
Seite 29: Installieren Des M.2-2230-Ssd-Laufwerks In M.2-Steckplatz Zwei
Schritte 1. Entfernen Sie die Schraube (M2x3), mit der das SSD-Laufwerk an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Schieben Sie das SSD-Laufwerk aus dem SSD2-Steckplatz auf der Systemplatine und entfernen Sie es. Installieren des M.2-2230-SSD-Laufwerks in M.2- Steckplatz zwei Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 30: Entfernen Des M.2-2280-Ssd-Laufwerks In M.2-Steckplatz Zwei
Schritte 1. Schieben Sie die SSD-Laufwerkshalterung in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe, falls sie nicht installiert ist. 2. Richten Sie die Kerben am Solid-State-Laufwerk an den Halterungen am M.2-Kartensteckplatz zwei auf der Systemplatine aus. 3. Schieben Sie das SSD-Laufwerk in den M.2-Steckplatz zwei auf der Systemplatine. 4. -
Seite 31: Installieren Des M.2-2280-Ssd-Laufwerks In M.2-Steckplatz Zwei
Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die SSD-Laufwerkshalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Schieben und heben Sie die SSD-Laufwerkshalterung vom SSD-Laufwerk ab. Installieren des M.2-2280-SSD-Laufwerks in M.2- Steckplatz zwei Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 32: Einbauen Der Solid-State-Laufwerkhalterung Im M.2-Steckplatz Zwei
Schritte 1. Richten Sie die Kerben am Solid-State-Laufwerk an den Halterungen am M.2-Kartensteckplatz zwei auf der Systemplatine aus. 2. Schieben Sie das SSD-Laufwerk in den M.2-Steckplatz zwei auf der Systemplatine. 3. Bringen Sie die Schraube (M2x3) zur Befestigung des SSD-Laufwerks an der Handballenstützen- und Tastaturbaugruppe wieder an. Nächste Schritte 1. -
Seite 33: Wireless-Karte
Schritte 1. Entfernen Sie die Schraube (M1,6x2,5), mit der die Solid-State-Laufwerkhalterung am 2230/2280-Halterungssteckplatz an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Schieben Sie die Solid-State-Laufwerkhalterung aus dem 2230/2280-Steckplatz für die Halterung auf der Handballenstützen- und Tastaturbaugruppe. 3. Platzieren Sie die Solid-State-Laufwerkhalterung in den 2230/2280-Steckplatz für die Halterung auf der Handballenstützen- und Tastaturbaugruppe. -
Seite 34: Einbauen Der Wireless-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt ist. 2. Entfernen Sie die Halterung, mit der die Wireless-Karte an der Systemplatine befestigt ist. 3. Trennen Sie die Antennenkabel von der Wireless-Karte. 4. Ziehen Sie die Wireless-Card aus dem Mini-Card-Steckplatz heraus. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 35: Lüfter
Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 3. Setzen Sie die Wireless-Kartenhalterung auf die Wireless-Karte. 4. Richten Sie die Schraubenbohrung auf der Wireless-Kartenhalterung an der Schraubenbohrung auf der Systemplatine aus. 5. -
Seite 36: Lüfter Einbauen
Schritte 1. Lösen und entfernen Sie die Schutzfolie vom Lüfterkabel. 2. Ziehen Sie das Klebeband ab, öffnen Sie die Verriegelung und trennen Sie das E/A-Kabel von der Systemplatine. 3. Entfernen Sie das E/A-Platinenkabel aus den Kabelführungen auf dem Lüfter. 4. Trennen Sie das Lüfterkabel von der Systemplatine. 5. - Seite 37 Schritte 1. Platzieren Sie den Lüfter auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen im Lüfter an den Schraubenbohrungen in der Handballenstützen-Tastatur-Baugruppe aus. 3. Bringen Sie die zwei Schrauben (M2x2) zur Befestigung des Lüfters an der Handballenstützen- und Tastaturbaugruppe wieder an. 4.
-
Seite 38: Knopfzellenbatterie
Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. ANMERKUNG: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren. Info über diese Aufgabe Die Abbildung zeigt die Position der Knopfzellenbatterie und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. -
Seite 39: Kühlkörper
Schritte 1. Befestigen Sie die Knopfzellenbatterie im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Verlegen Sie das Kabel der Knopfzellenbatterie wie in der Abbildung dargestellt und schließen Sie es an die E/A-Platine an. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. -
Seite 40: Einsetzen Des Kühlkörpers
Schritte 1. Lösen Sie in umgekehrter Reihenfolge von 4 bis 1 (Reihenfolge auf dem Kühlkörper angegeben) die vier unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. 2. Heben Sie den Kühlkörper und entfernen Sie ihn aus der Handballenstützen- und Tastaturbaugruppe. Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 41: Bildschirmbaugruppe
Schritte 1. Setzen Sie den Kühlkörper auf die Systemplatine und richten Sie dabei die Schraubenbohrungen des Kühlkörpers an den Schraubenbohrungen in der Systemplatine aus. 2. Ziehen Sie der Reihe nach von 1 bis 4 (Reihenfolge auf dem Kühlkörper angegeben) die vier unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt wird. - Seite 42 Schritte 1. Ziehen Sie das Klebeband ab, mit dem das Bildschirmkabel an der Systemplatine befestigt ist. 2. Öffnen Sie die Verriegelung und trennen Sie das Bildschirmkabel von der Systemplatine. 3. Entfernen Sie die Schraube (M2,5x3,5) und die beiden Schrauben (M2,5x5) zur Befestigung des rechten Bildschirmscharniers an der Systemplatine.
-
Seite 43: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche. Entfernen und Einbauen von Komponenten... -
Seite 44: Netzadapteranschluss
2. Richten Sie die Handballenstützen- und Tastaturbaugruppe an den Bildschirmscharnieren aus und schieben Sie sie darunter. ANMERKUNG: Schieben Sie die Handballenstützen- und Tastaturbaugruppe nicht auf der Bildschirmbaugruppe, um eine Beschädigung des Bildschirms zu vermeiden. 3. Drücken Sie die Bildschirmscharniere nach unten und richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. -
Seite 45: Einbauen Des Netzadapter-Ports
Schritte 1. Entfernen Sie die Schraube (M2,5x3,5) und die beiden Schrauben (M2,5x5) zur Befestigung des rechten Bildschirmscharniers an der Systemplatine. 2. Heben Sie die rechte Bildschirmscharnierplatte an, um das Netzadapter-Portkabel freizulegen. 3. Lösen Sie das Klebeband, mit dem das Kabel des Netzadapter-Ports an der Systemplatine befestigt ist. 4. -
Seite 46: Lautsprecher
Schritte 1. Setzen Sie den Netzadapter-Port in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein. 2. Bringen Sie die Schraube (M2x3) an, mit der der Netzadapter-Port an der Handballenstützen-Tastatur-Baugruppe befestigt wird. 3. Führen Sie das Netzadapter-Portkabel durch die Kabelführungen an der Systemplatine. 4. - Seite 47 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie. Info über diese Aufgabe Die Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Lautsprecherkabel von der Systemplatine. 2.
-
Seite 48: Einbauen Der Lautsprecher
Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Lautsprecher und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie die Lautsprecher mithilfe der Pass-Stifte und Gummidichtungen in die Steckplätze an der Handballenstützen-Tastatur- Baugruppe. -
Seite 49: Betriebsschalter Mit Optionalem Fingerabdruckleser
Nächste Schritte 1. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Betriebsschalter mit optionalem Fingerabdruckleser Entfernen des Netzschalters mit optionalem Fingerabdruckleser Voraussetzungen 1. -
Seite 50: Einbauen Des Betriebsschalters Mit Optionalem Fingerabdruckleser
Einbauen des Betriebsschalters mit optionalem Fingerabdruckleser Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des Betriebsschalters mit optionalem Fingerabdruckleser und bietet eine visuelle Darstellung des Installationsverfahrens. -
Seite 51: Touchpad
Touchpad Entfernen des Touchpads Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie. Info über diese Aufgabe Die Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. -
Seite 52: Installieren Des Touchpads
4. Heben Sie die Touchpad-Halterung von der Handballenstützen-Tastatur-Baugruppe. 5. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Systemplatine. 6. Entfernen Sie die Klebebänder, mit denen das Touchpad an der Handballenstützen-Tastatur-Baugruppe befestigt ist. 7. Entfernen Sie die zwei Schrauben (M2x2), mit denen das Touchpad an der Handauflagen-Tastatur-Baugruppe befestigt ist. 8. -
Seite 53: E/A-Platine
ANMERKUNG: Den Computer herumdrehen und den Bildschirm öffnen. Stellen Sie sicher, dass das Touchpad an allen vier Seiten gleich ausgerichtet sind. 2. Richten Sie die Schraubenbohrungen auf dem Touchpad an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die zwei Schrauben (M2x2) zur Befestigung des Touchpads an der Handballenstützen- und Tastaturbaugruppe wieder an. 4. -
Seite 54: Einbauen Der E/A-Platine
Schritte 1. Ziehen Sie das Klebeband ab, mit dem das E/A-Platinenkabel an der E/A-Platine befestigt ist. 2. Öffnen Sie die Verriegelung und trennen Sie das Kabel der E/A-Platine von der E/A-Platine. 3. Öffnen Sie den Riegel und trennen Sie das Kabel des Fingerabdrucklesers von der E/A-Platine. 4. -
Seite 55: Systemplatine
Schritte 1. Platzieren Sie die E/A-Platine auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen auf der E/A-Platine an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die zwei Schrauben (M2x2) wieder an, mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt wird. - Seite 56 8. Entfernen Sie den Kühlkörper. 9. Entfernen Sie den Netzschalter mit optionalem Fingerabdruckleser. Info über diese Aufgabe Die Abbildung zeigt die Position der Systemplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
-
Seite 57: Einbauen Der Systemplatine
Schritte 1. Entfernen Sie die Schraube (M2,5x3,5) und die beiden Schrauben (M2,5x5) zur Befestigung des rechten Bildschirmscharniers an der Systemplatine. 2. Hebeln Sie das rechte Bildschirmscharnier auf. 3. Entfernen Sie das Klebeband, mit dem das Kabel der E/A-Platine am Lüfter befestigt ist. 4. - Seite 58 Entfernen und Einbauen von Komponenten...
- Seite 59 Schritte 1. Richten Sie die Systemplatine auf der Handstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die zwei Schrauben (M2x2) zur Befestigung der Systemplatine an der Handballenstützen- und Tastaturbaugruppe wieder 3. Senken Sie die linke Bildschirmscharnierplatte ab und bringen Sie die Schraube (M2,5x3,5) und die beiden Schrauben (M2,5x5) zur Befestigung der rechten Bildschirmscharnierplatte an der Systemplatine wieder an.
-
Seite 60: Handballenstützen- Und Tastaturbaugruppe
Nächste Schritte 1. Installieren Sie den Netzschalter mit optionalem Fingerabdruckleser. 2. Installieren Sie die Speichermodule. 3. Bauen Sie den Kühlkörper ein. 4. Bauen Sie die Wireless-Karte ein. 5. Installieren Sie das M.2-2230-Solid-State-Laufwerk oder das M.2-2280-Solid-State-Laufwerk im M.2-Steckplatz zwei 6. Installieren Sie das M.2-2230-Solid-State-Laufwerk oder das M.2-2280-Solid-State-Laufwerk... -
Seite 61: Einbauen Der Handballenstützen-Tastatur-Baugruppe
Schritte Nachdem Sie die Schritte im Abschnitt mit den Voraussetzungen durchgeführt haben, haben Sie nur noch die Handballenstützen- Tastatur-Baugruppe vor sich. Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 62 Schritte Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Bauen Sie die E/A-Platine ein. 3. Bauen Sie das Touchpad ein. 4. Installieren Sie den Netzschalter mit optionalem Fingerabdruckleser. 5. Installieren Sie die Lautsprecher. 6.
-
Seite 63: Kapitel 3: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938. Treiber und Downloads... -
Seite 64: Kapitel 4: System-Setup
System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 65: Einmaliges Startmenü
Einmaliges Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F2. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: •... - Seite 66 Tabelle 5. Optionen der System-Einstellungen – Menü „Advanced“ Advanced (Erweitert) PowerNow! Aktivieren Aktiviert oder deaktiviert die dynamische Frequenzskalierung und die Energiespartechnologie des AMD-Prozessors. Standardeinstellung: Enabled. Virtualization Aktiviert oder deaktiviert die Virtualisierungstechnologie. Standardeinstellung: Enabled. Integrated NIC Aktiviert oder deaktiviert den integrierten LAN-Controller. Standardeinstellung: Enabled.
- Seite 67 Eingreifen des Nutzers. Standardeinstellung: Disabled. SupportAssist System Resolution Auto OS Recovery Threshold Zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell BS- Wiederherstellungstools. Standardwert: 2 SupportAssist OS Recovery Aktiviert oder deaktiviert den Startablauf des Tools SupportAssist OS Recovery beim Eintreten bestimmter Systemfehler.
- Seite 68 Standardeinstellung: Disabled. UEFI Firmware Capsule Updates Aktiviert oder deaktiviert BIOS-Aktualisierungen über UEFI Capsule-Aktualisierungspakete. Standardeinstellung: Enabled. WINDOWS SMM SECURITY MITIGATIONS TABLE (WSMT) Aktiviert oder deaktiviert die Konfiguration der Plattformfunktionen auf Dell Clientsystemen mit WSMT-fähigem BIOS. Standardeinstellung: Enabled. System-Setup...
-
Seite 69: Aktualisieren Des Bios Unter Windows
BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website www.dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 70: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in das System ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB Storage Device (USB-Speichergerät) aus und drücken Sie die Eingabetaste. -
Seite 71: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü
F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird. - Seite 72 3. Das BIOS-Aktualisierungsmenü wird geöffnet. Klicken Sie anschließend auf Flash from file (Von Datei aktualisieren). 4. Wählen Sie ein externes USB-Gerät aus. System-Setup...
- Seite 73 5. Sobald die Datei ausgewählt ist, doppelklicken Sie auf die Zielaktualisierungsdatei und klicken Sie anschließend auf „Submit“ (Senden). 6. Klicken Sie auf Update BIOS (BIOS aktualisieren). Das System wird anschließend neu gestartet, um das BIOS zu aktualisieren. System-Setup...
-
Seite 74: System- Und Setup-Kennwort
7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Tabelle 9. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 75: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
Der Bildschirm Sicherheit wird angezeigt. 2. Wählen Sie System/Administratorkennwort und erstellen Sie ein Passwort im Feld Neues Passwort eingeben. Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: • Kennwörter dürfen aus maximal 32 Zeichen bestehen. • Das Kennwort darf die Zahlen 0 bis 9 enthalten. •... -
Seite 76: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
5. Bringen Sie die Bodenabdeckung Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS- Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 77: Kapitel 5: Fehlerbehebung
Fehlerbehebung SupportAssist-Diagnose Info über diese Aufgabe Die SupportAssist-Diagnose (auch als ePSA-Diagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die SupportAssist- Diagnose ist in das BIOS integriert und wird intern vom BIOS gestartet. Die SupportAssist-Diagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen. -
Seite 78: Integrierter Selbsttest Für Die Systemplatine (M-Bist)
Integrierter Selbsttest für die Systemplatine (M-BIST) Info über diese Aufgabe Schritte 1. Halten Sie sowohl die M-Taste sowie den Netzschalter gedrückt, um den M-BIST einzuleiten. 2. Die Batteriestatusanzeige leuchtet gelb, wenn die Systemplatine fehlerhaft ist. 3. Tauschen Sie die Systemplatine aus, um das Problem zu beheben. ANMERKUNG: Die Akkustatus-LED leuchtet nicht, wenn keine Fehler mit der Systemplatine vorliegen. -
Seite 79: Integrierter Bildschirmselbsttest (Lcd-Bist)
Integrierter Bildschirmselbsttest (LCD-BIST) Info über diese Aufgabe Schritte 1. Halten Sie die D-Taste gedrückt und drücken Sie anschließend den Netzschalter. 2. Geben Sie sowohl die D-Taste als auch den Netzschalter frei, wenn der Computer mit dem POST beginnt. 3. Auf dem Bildschirm wird eine einheitliche Farbe angezeigt oder es werden verschiedene Farben durchlaufen. ANMERKUNG: Die Reihenfolge der Farben variiert je nach Hersteller des Bildschirms. -
Seite 80: Systemdiagnoseanzeigen
Tabelle 11. BIST-Ergebnis LCD-BIST Wenn auf dem LCD-Bildschirm die Farben Weiß, Rot, Grün und Blau blinkend angezeigt werden, bedeutet dies, dass der Bildschirm fehlerfrei funktioniert und keine Störung des LCD-Bildschirms vorliegt. Systemdiagnoseanzeigen Akkuzustandsanzeige Zeigt den Strom- und Batterieladestatus an. Stetig weiß leuchtend - Der Netzadapter ist angeschlossen und der Akku verfügt über mehr als 5 % Ladekapazität. Gelb –... -
Seite 81: Aktualisieren Des Bios (Usb-Stick)
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 82: Sicherungsmedien Und Wiederherstellungsoptionen
Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen). -
Seite 83: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Product ID (Produkt-ID) in der Suchleiste ein. • BIOS-Informationen Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar. - Seite 84 ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. Hilfe erhalten und Kontaktaufnahme mit Dell...
