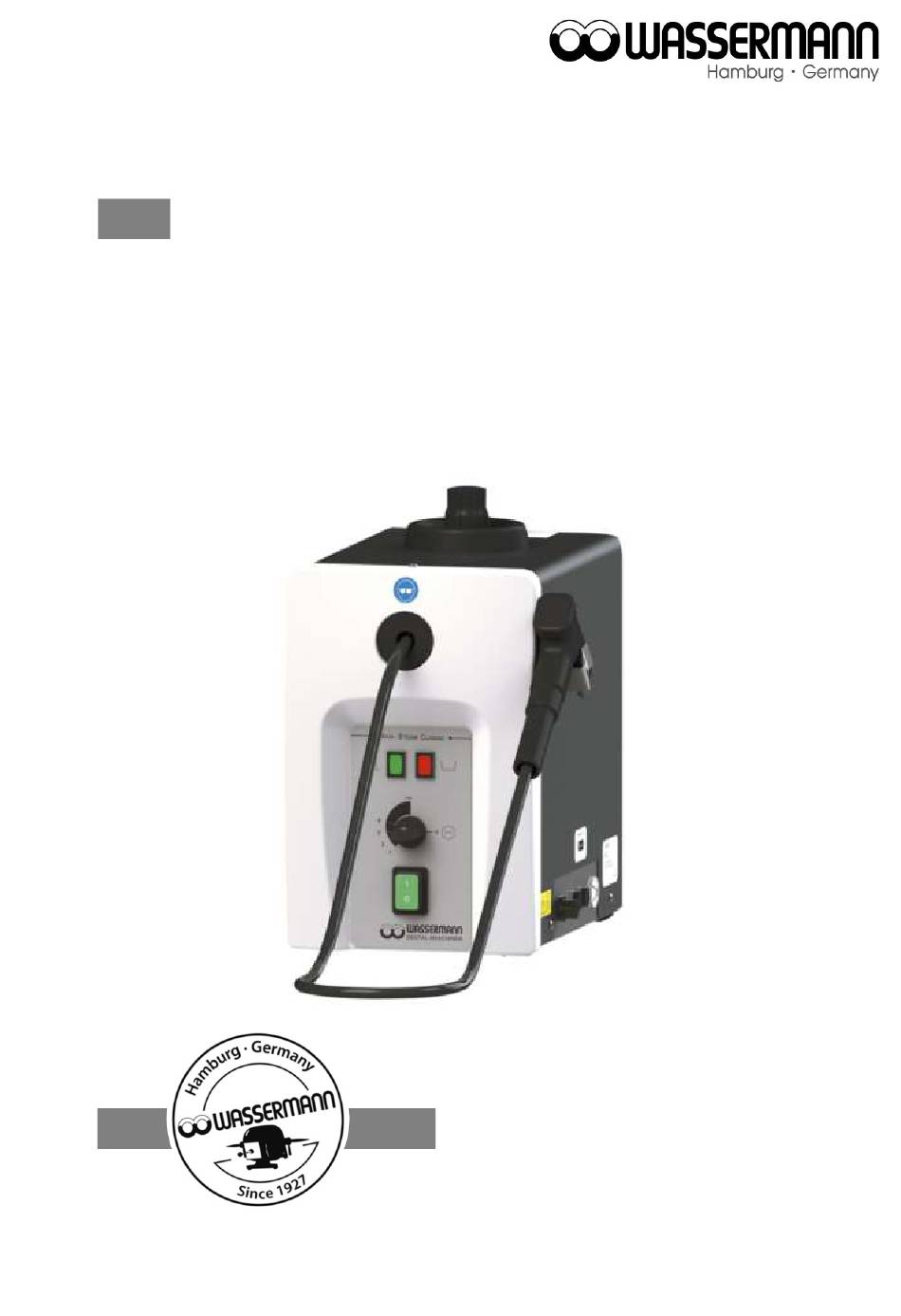

- Seite 1 Dampfstrahler Wasi-Steam Classic Entkalkung (Dampfkessel) Plungerwechsel (Dampfventil) SERVICE-ANLEITUNG...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Gerät aus der Wassermann-Produktpalette entschieden haben. Wassermann Dental-Maschinen bieten Ihnen höchste Qualität und neueste Technologie. Um die Leistungsfähigkeit des Gerätes voll ausnutzen zu können und viele Jahre Freude an Ihrem Gerät zu haben, lesen Sie bitte vor dem Anschließen und der Inbetriebnahme diese Serviceanleitung sorgfältig durch und bedienen Sie das Gerät den Anweisungen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Hinweise.......................4 2 Regelmäßige Entkalkung (mindestens halbjährlich)............5 2.1 Vorab Entkalkung......................5 2.2 Tankverschluss öffnen....................6 2.3 Gehäusemantel öffnen....................6 2.4 Kunststoffeinfüllschale lösen..................7 2.5 Flachstecker (Erdungskabel) abziehen..............7 2.6 Gehäusemantel abnehmen..................7 2.7 Verteilerblock lösen....................8 2.7.1 Überwurfmutter zwischen Verteilerblock und Kupferrohr........8 2.7.2 Überwurfmutter zwischen Verteilerblock und Magnetventil........8 2.7.3 Überwurfmutter zwischen Verteilerblock und Kessel.........8 2.7.4 Messingblock entfernen..................8 2.8 Verteilerblock (Messing) reinigen................9... -
Seite 4: Allgemeine Hinweise
Veränderung des Gerätes durch unbefugte Personen und durch Einbau von bauartfremden Teilen. Vor Wartungs- und Reinigungsarbeiten ist immer der Netzstecker zu ziehen. Das Wasi-Steam Classic sollte je nach Gebrauch, aber mindestens halbjährlich, gemäß nachfolgender Anleitung oder bei uns im Service entkalkt werden. Ist die Wasserhärte hoch, sollte das Gerät in kürzeren Zyklen entkalkt werden. -
Seite 5: Regelmäßige Entkalkung (Mindestens Halbjährlich)
Regelmäßige Entkalkung (mindestens halbjährlich) Achtung: Es ist zwingend erforderlich, das Gerät restlos zu entleeren/ auszugießen, um unerwünschte Folgen (vom Entstehen unangenehmer Gerüche bis hin zu Beschädigungen des Plungers) zu verhindern. Hierfür muss das Gerät geöffnet werden, wie nachfolgend beschrieben: Vorab Entkalkung Hauptschalter aus, Netzstecker ziehen •... -
Seite 6: Tankverschluss Öffnen
Tankverschluss öffnen Das Gerät muss drucklos sein! Gehäusemantel öffnen... -
Seite 7: Kunststoffeinfüllschale Lösen
Kunststoffeinfüllschale lösen Kunststoffeinfüllschale oben am Gerät ggf. kurz nach unten pressen, um den Dichtring zu lösen. Anschließend die Einfüllschale mit einer Drehbewegung nach oben abheben. Flachstecker (Erdungskabel) abziehen Gehäusemantel abnehmen... -
Seite 8: Verteilerblock Lösen
Verteilerblock lösen Mit einem 19-er Schlüssel die 3 Überwurfmuttern in folgender Reihenfolge lösen: 2.7.1 Überwurfmutter zwischen Verteilerblock und Kupferrohr 2.7.2 Überwurfmutter zwischen Verteilerblock und Magnetventil 2.7.3 Überwurfmutter zwischen Verteilerblock und Kessel 2.7.4 Messingblock entfernen... -
Seite 9: Verteilerblock (Messing) Reinigen
Verteilerblock (Messing) reinigen Verunreinigungen (zB. Kalkablagerungen) Den Verteilerblock reinigen, insbesondere die Dichtflächen. • Mit einem 6 mm Bohrer vorsichtig die Kalkablagerungen aus den Durchgängen • entfernen. Spülen am Wasserhahn. • Mit Druckluft sauber pusten. • Dampfkessel spülen und ausgießen Bitte darauf achten, dass bereits vorab die Entkalkung (siehe Punkt 2.1) durchgeführt wurde! ACHTUNG: Das Wasser darf nicht über die Elektrik laufen! - Seite 10 Alternativ: Empfohlen: Befüllung mit Frischwasser mittels Trichter Kessel mittels Schlauch und Festwasseranschluss spülen ACHTUNG: Das Wasser darf nicht über die Elektrik laufen! Einen Schlauch mit Festwasseranschluss in die große Kesselöffnung einführen. • Das Gerät über einem Waschbecken über Kopf halten. •...
-
Seite 11: In Den Kessel Leuchten
2.10 In den Kessel leuchten Den Kessel auf Kalkablagerungen prüfen. • Ggf. Vorgang 2.9 Dampfkessel spülen und ausgießen wiederholen. • Sollte das Gerät eine längere Zeit nicht gereinigt worden sein, unbedingt den Kessel im Inneren optisch auf Ablagerungen prüfen (gemäß 2.10) und bei Bedarf eine vollständige Reinigung vor dem Plungerwechsel durchführen. -
Seite 12: Plungerwechsel
Plungerwechsel Vor dem Plungerwechsel bitte darauf achten, dass der Kessel frei von Ablagerungen ist (siehe 2.10). Ersatzteile Bezeichnung Artikel Nr. Plunger 382042 Kalk-Ex, 1000 ccm 655002 Dichtungskleber 302-72 621022 Tankverschluss 390100 Bitte wenden Sie sich im Bedarfsfall an unsere Service-Hotline. Service-Hotline: 040/ 730 92 6 - 50 Bitte nennen Sie uns die Seriennummer Ihres Gerätes. -
Seite 13: Demontage Spulenkörper/ Magnetventil/ Plungerhülse
Demontage Spulenkörper/ Magnetventil/ Plungerhülse Die Mutter am Spulenkörper mit einem 14-er Schlüssel lösen. • Spulenkörper abziehen. • Mutter am Spulenkörper lösen (Spulenkörper = schwarzer Kasten) Anschließend die Mutter der Plungerhülse mit einem passenden Schlüssel lösen • (19-er/ 20-er/ 21-er) Mutter der Plungerhülse Plungerhülse vom Magnetventil lösen... -
Seite 14: Plunger Ersetzen
Plunger ersetzen Artikel Nr. 382042 Plunger Sitz des Magnetventils reinigen Sitz des Magnetventils Sehr feines Schmirgelpapier über die Fingerkuppe legen und den Sitz des • Magnetventils mit Drehbewegungen blank polieren. Abschließend mit Druckluft gründlich reinigen. Abschließend das Gerät in umgekehrter Reihenfolge montieren.
