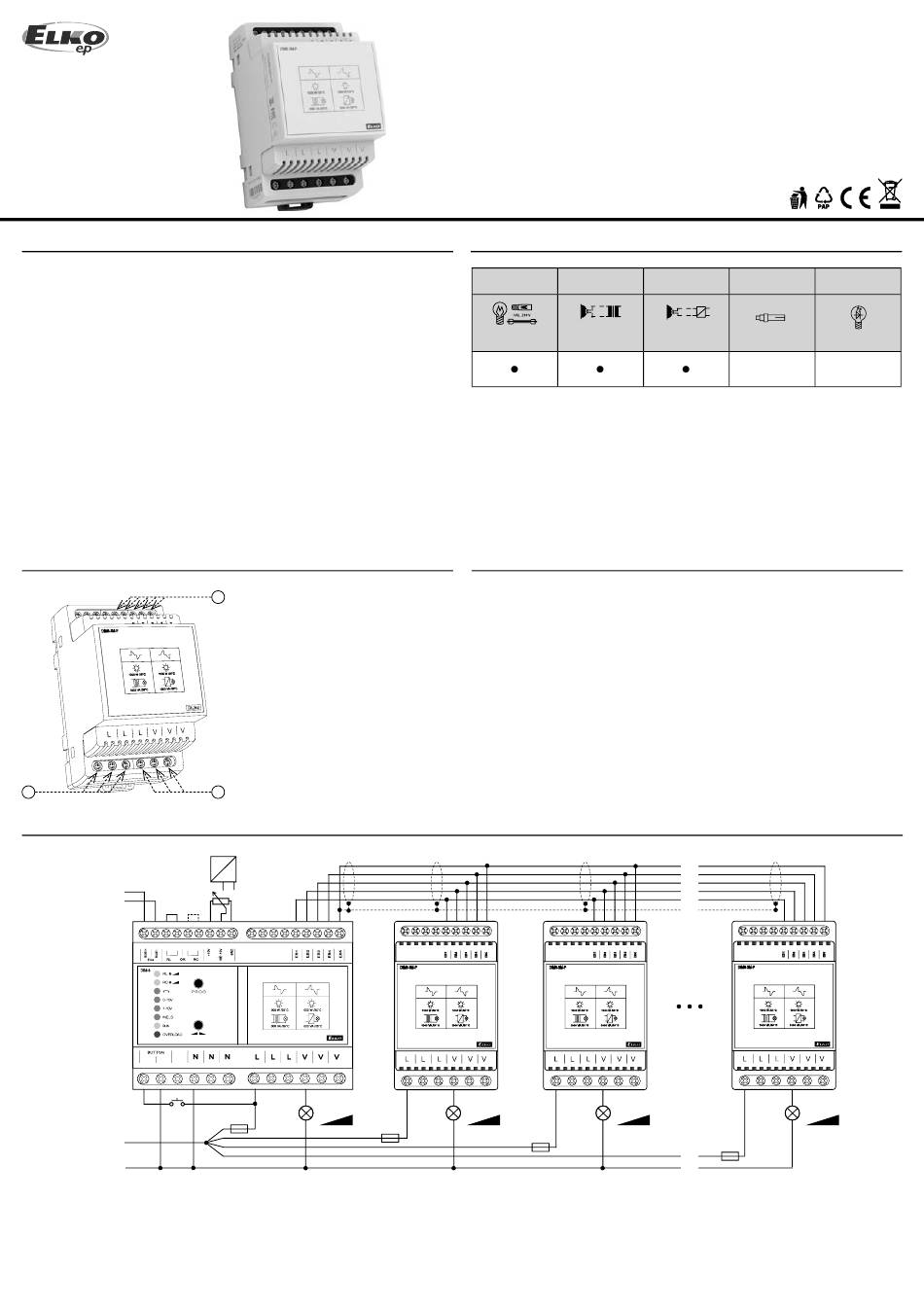

Charakteristika
• Ide o rozširujúci výkonový modul k výrobku DIM-6, preto ho nie je možné
prevádzkovať samostatne.
• DIM6-3M-P umožňuje navýšenie výkonu pripájanej záťaže k DIM-6 o 1 000 VA
(tzn: 2 000 VA (DIM-6) + 1 000 VA (DIM6-3M-P) = 3 000 VA).
• K DIM-6 je možné celkovo pripojiť až 8 ks DIM6-3M-P a rozšíriť tak výkon až na
10.000 VA (záťaž musí byť rozdelená na jednotlivé výkonové bloky tak, aby nebol
prekročený ich max. výkon).
• Pozor - výrobok je nutné chrániť predradným istiacim prvkom podľa veľkosti
pripojenej záťaže.
• V inštalácii je DIM6-3M-P chladený prirodzeným prúdením vzduchu. Ak je prístup
vzduchu obmedzený, musí byť chladenie zabezpečené pomocou ventilátora.
Menovitá prevádzková teplota okolia je 35 °C.
• Pokiaľ je inštalovaných niekoľko DIM6-3M-P vedľa seba, musí medzi nimi byť
medzera min. 2 cm.
• Max. dĺžka zbernice EB je 1 m a jej prepojenie je nutné realizovať tieneným káblom.
Popis prístroja
2
Zapojenie
BUS+
BUS -
S - S+
L
N
Do prívodu L pre každý modul je nutné zaradiť rýchlu poistku zodpovedajúcu výkonu jednotlivého modulu.
1. Svorky zbernice prídavných modulov
1
2. Svorky pre pripojenie fáze
3. Svorky výstupu
3
0(1)-10 V
50k
2 2
2 2
max. 2 kW
F 10A
R, L, C, LED
L
DIM6-3M-P
Rozširujúci výkonový modul
Zaťažiteľnosť výrobku
a
R
a) žiarovky, halogénové žiarovky
b) nízkonapäťové žiarovky 12-24V vinuté transformátory
c) nízkonapäťové žiarovky 12-24V elektronické transformátory
d) stmievateľné úsporné žiarovky
e) stmievateľné LED žiarovky
Poznámka
Silové svorky (L, V) stmievače DIM-6 i rozširujúceho výkonového modulu DIM6-3M-P sú
trojnásobné pre jednoduchšie pripájanie záťaží, rozdelených na viac častí.
max. 1 kW
F 5A
R, L, C, LED
F 5A
1 / 2
b c d
L C ESL
-
max. 8
