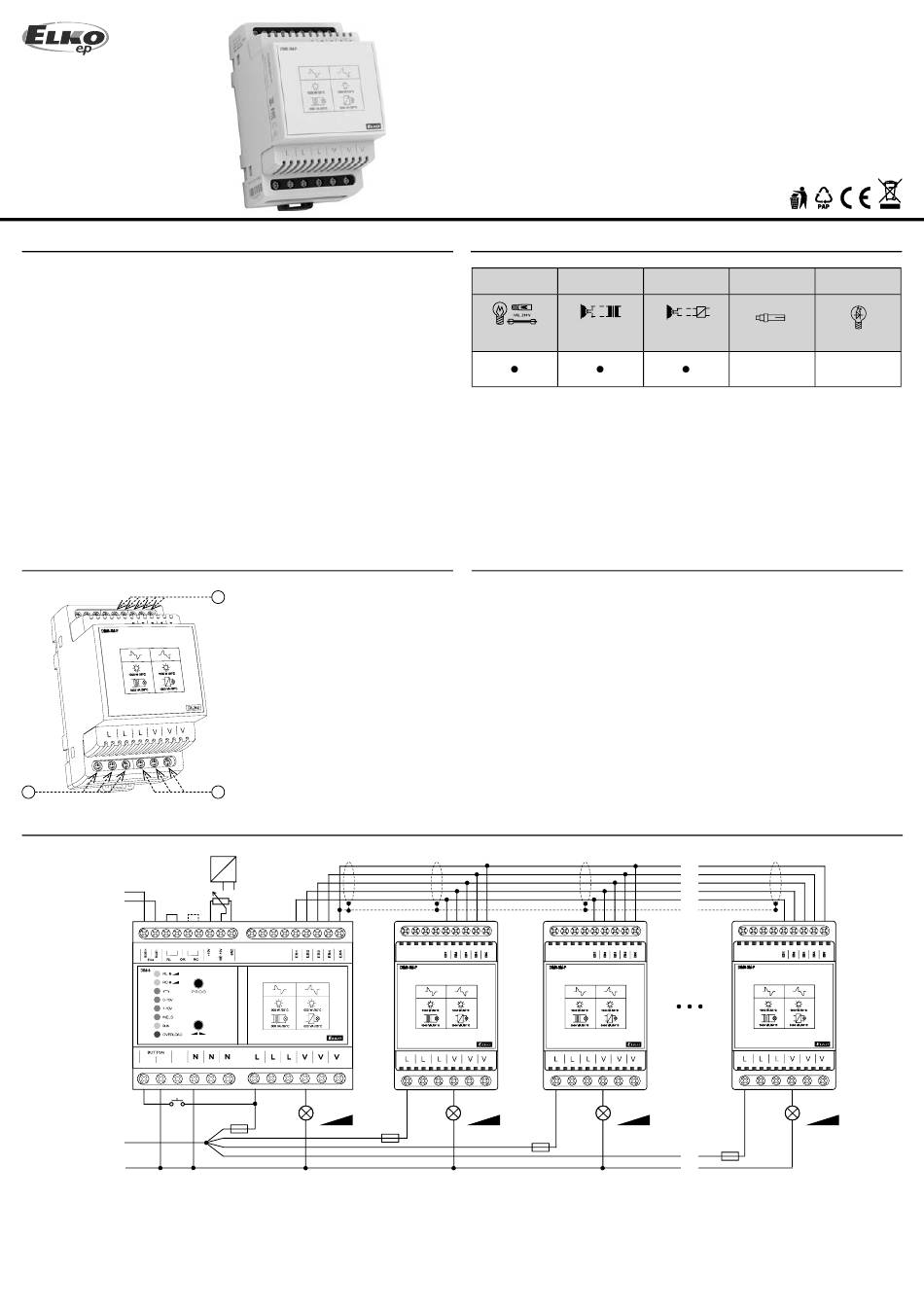

Elko EP DIM6-3M-P Bedienungsanleitung

ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-195/2016 Rev.: 1
Charakteristika
• Jedná se o rozšiřující výkonový modul k výrobku DIM-6, proto jej nelze provozo-
vat samostatně.
• DIM6-3M-P umožňuje navýšení výkonu připojované zátěže k DIM-6 o 1 000 VA
(tzn: 2 000 VA (DIM-6) + 1 000 VA (DIM6-3M-P) = 3 000 VA).
• K DIM-6 lze celkově připojit až 8 ks DIM6-3M-P a ovládat až 10.000 VA (zátěž musí
být rozdělena na jednotlivé výkonové bloky tak, aby nebyl překročen jejich max.
výkon).
• Pozor - výrobek je nutné chránit předřadným jistícím prvkem dle velikosti připo-
jené zátěže.
• V instalaci je DIM6-3M-P chlazen přirozeným prouděním vzduchu. Je-li přístup
vzduchu omezen, musí být chlazení zabezpečeno pomocí ventilátoru. Jmenovitá
provozní teplota okolí je 35 °C.
• Pokud je instalováno několik DIM6-3M-P vedle sebe, musí mezi nimi být mezera
min. 2 cm.
• Max. délka sběrnice EB je 1 m a její propojení je nutné realizovat stíněným kabelem.
Popis přístroje
2
Zapojení
BUS+
BUS -
S - S+
L
N
Do přívodu L pro každý modul je nutno zařadit rychlou pojistku odpovídající výkonu jednotlivého modulu.
1. Svorky sběrnice přídavných modulů
1
2. Svorky pro připojení fáze
3. Svorky výstupu
3
0(1)-10 V
50k
2 2
2 2
max. 2 kW
F 10A
R, L, C, LED
L
DIM6-3M-P
Rozšiřující výkonový modul
Zatížitelnost výrobku
a
R
a) žárovky, halogenové žárovky
b) nízkonapěťové žárovky 12-24V vinuté transformátory
c) nízkonapěťové žárovky 12-24V elektronické transformátory
d) stmívatelné úsporné žárovky
e) stmívatelné LED žárovky
Poznámka
Silové svorky (L, V) stmívače DIM-6 i rozšiřujícího výkonového modulu DIM6-3M-P jsou
trojnásobné pro snadnější připojování zátěží, rozdělených na více částí.
max. 1 kW
F 5A
R, L, C, LED
F 5A
1 / 2
b c d
L C ESL
-
max. 8
DIM6-3M-P
max. 1 kW
R, L, C, LED
F 5A
CZ
e
LED
-
max. 1 kW
R, L, C, LED
