CS3-4
Der Zeitschalter CS3-4 ist zur Ausschaltung der
Geräte mit einer Zeitverzögerung bestimmt. Er ist
für die Betätigung der Widerstand- bzw. der
Induktionsbelastung (Ventilatoren, Schaltschützen,
Relais) geeignet. Zum Einschalten kommt sofort
nach dem drücken der Taste, aber der eigentlicher
Zeitverlauf beginnt erst nach dem lösen der Taste.
Zeiteinstellung
ist linear, im Bereich von 1s bis zu 20 Stunden
möglich. Die Grobeinstellung erfolgt mit einem
Kleinstumschalter
gemäss
Feineinstellung dann über einen Trimmer mit einem
Schraubenzieher.
Durch die angewendete Spezialschaltung wird eine
langfristige Stabilität der Zeiteinstellung unabhängig
von der Zeit, der Umgebungstemperatur sowie der
Speisespannung gewährleistet.

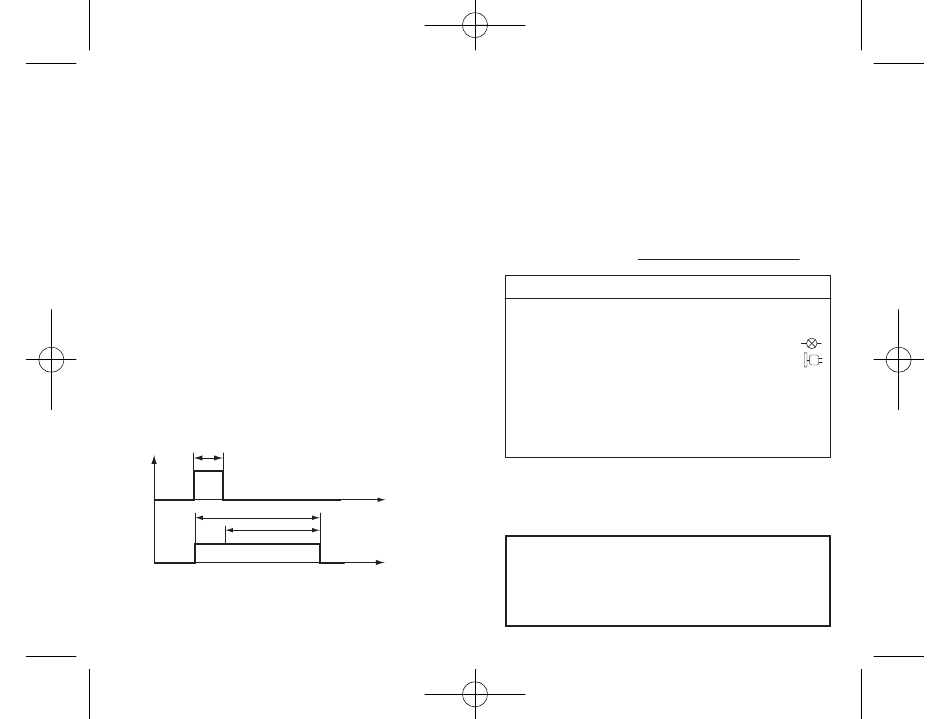

ts
Qs
tcs
tc
Qsc
ts = Tasteeinschaltungszeit
tc = Zeiteinstellung auf CS3-4
tcs = gesamte Einschaltungszeit der Belastung ts+tc
11.2.2009
20:23
Übersicht der erzeugten Typen
CS3-1
CS3-1B
CS3-2
CS3-4M
Tabelle,
die
t
t
Page 2
Nach Lichtausschaltung wird Ventilator
eingeschaltet.
Nach Lichteinschaltung wird der Ventilator
in
einem
einstellbaren
1s
bis
5
min
eingeschaltet
Lichtausschaltung
Zeitabstand ausgeschaltet.
Lichtzeitschalter.
Multifunktions-Zeitschalter, 8 Funktionen in einer
Schaltung - Einschaltung ohne Nullleiter.
Technische Parameter
Betriebsnennspannung
Netzsollfrequenz
Belastungswiderstand des Reglers 15–200 W
Induktionsbelastung des Reglers 15–100 VA
(Ventilators)
Entstörungsgrenze
Cu-Installationsleiterquerschnitt 0,5 mm
Umgebungstemperatur
IP20 und mehr – je nach dem Montagetyp
! Bemerkung:
CS3-4 ist nicht für schalten der elektro-
nischen Trafos geeignet. Bei den Belastungen < 15 VA
emfehlen wir zum Ventilator parallel den Widerstand
Ω
27-33 k
/ 2W anschließen.
Die Zeiteinstellung sowie die Montage
werden an spannungsfreier Elektroinstallation
durch einen entsprechend qualifizierten
Elektrotechniker durchgeführt.
Zeitabstand
von
und
nach
im
voreingestelltem
Un=230 V
fn=50 Hz
R 02
2
0–50 °C
