Betriebsanleitung
D100304X0DE
Fisherr Membranantrieb 656
Inhalt
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einführung

Inhalt des Handbuches

Diese Betriebsanleitung enthält Informationen zur Installation, zur Wartung und zu Ersatzteilen der Fisher Membranantriebe 656.
Informationen über Ventile, Stellungsregler und Zubehör sind in separaten Betriebsanleitungen enthalten.

Beschreibung

Die Fisher Antriebe 656 sind direkt wirkende Feder-Membranantriebe mit langem Hub zur Betätigung von Vee-Ballt Stellventilen,
Regelklappen, eingebauten Turbinenventilen, Lüftungsklappen, Dämpfern und ähnlichen Geräten. Sie eignen sich für mit
Abwärtshub schließende (PDTC) oder öffnende (PDTO) Anwendungen und sind in den Größen 30, 40 und 60 für einen Hub von
jeweils 54 mm (2,125 Zoll), 64 mm (3,5 Zoll) und 105 mm (4,125 Zoll) erhältlich.
Der Antrieb 656 darf nur von Personen installiert, betrieben oder gewartet werden, die in Bezug auf die Installation, Bedienung und
Wartung von Ventilen, Antrieben und Zubehör umfassend geschult wurden und darin qualifiziert sind. Um Personen- oder
Sachschäden zu vermeiden, ist es erforderlich, diese Betriebsanleitung einschließlich aller Sicherheits- und Warnhinweise
komplett zu lesen und zu befolgen. Bei Fragen zu Anweisungen in dieser Betriebsanleitung Kontakt mit dem zuständigen Emerson
Process Management Vertriebsbüro aufnehmen.
www.Fisher.com
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . .

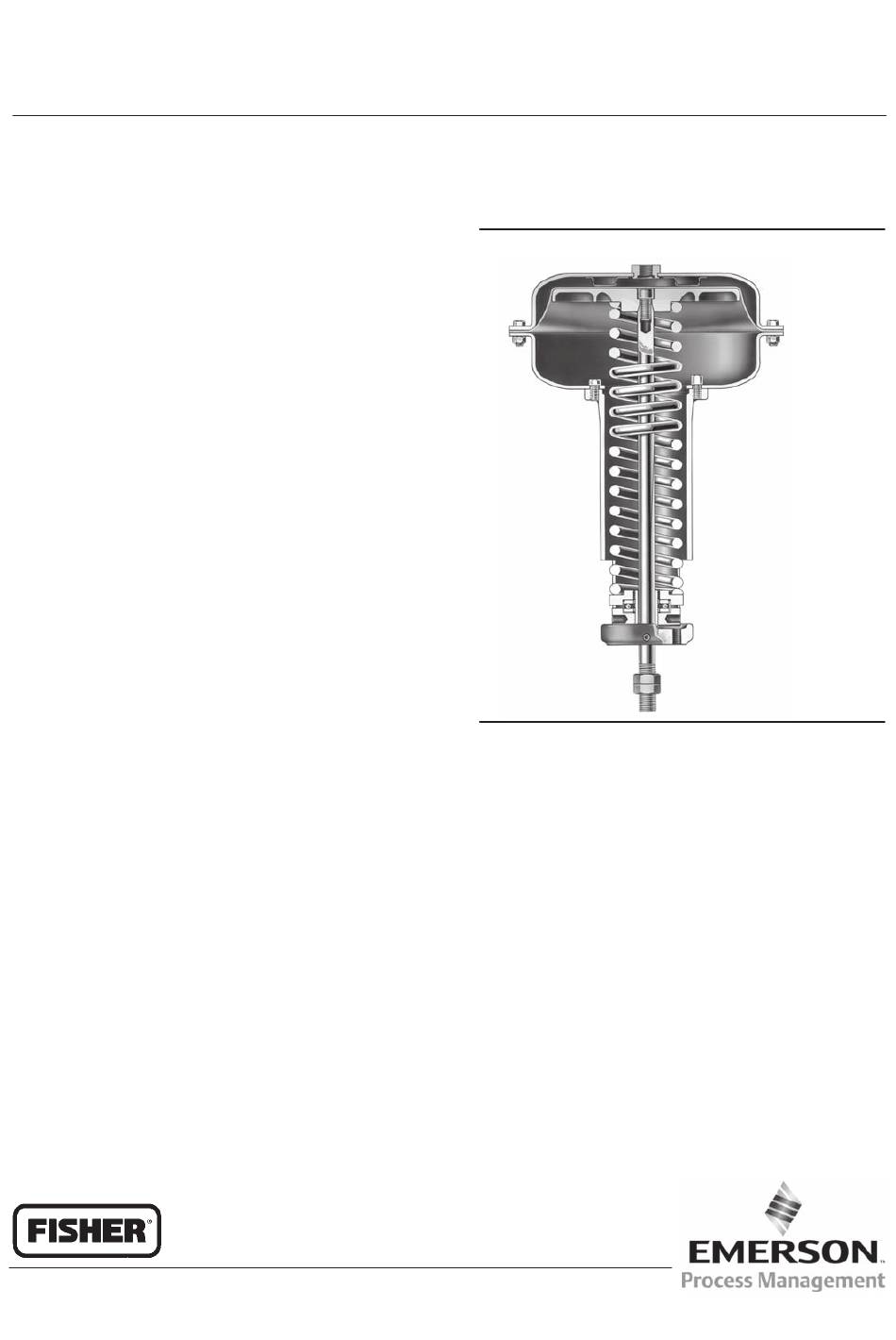

Abbildung 1. Fisher Antrieb 656
1
1
1
2
2
3
3
3
4
4
5
7
7
7
11
W0454
Antrieb 656
August 2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fisher 656

Inhaltszusammenfassung für Fisher 656

  • Seite 1: Inhaltsverzeichnis

    54 mm (2,125 Zoll), 64 mm (3,5 Zoll) und 105 mm (4,125 Zoll) erhältlich. Der Antrieb 656 darf nur von Personen installiert, betrieben oder gewartet werden, die in Bezug auf die Installation, Bedienung und Wartung von Ventilen, Antrieben und Zubehör umfassend geschult wurden und darin qualifiziert sind. Um Personen- oder Sachschäden zu vermeiden, ist es erforderlich, diese Betriebsanleitung einschließlich aller Sicherheits- und Warnhinweise...

  • Seite 2: Funktionsprinzip

    Feder zusammen. Bei abnehmendem Membrandruck bewegt die Feder die Antriebsspindel nach oben. Bei Ausfall des Stelldrucks bewegt sich die Antriebsspindel bis zum Anschlag nach oben. Technische Daten Technische Daten des Antriebs 656 sind in Tabelle 1 aufgeführt. Spezifische Informationen zu Ihrem Antrieb sind auf dem Typenschild des Antriebs zu finden. WARNUNG Um Personen- oder Sachschäden zu vermeiden, die aufgrund von Überdruck zum Ausfall des Regelventils oder zum Verlust...

  • Seite 3: Maximale Druckwerte

    August 2012 Maximale Druckwerte Gehäuse und Membran der Antriebe 656 sind druckbetätigt. Der Luftdruck liefert die Energie zum Zusammendrücken der Feder, zum Durchfahren des Antriebs und zum Schließen. Die folgenden Erläuterungen beschreiben die maximal zulässigen Drücke für Antriebe. Die Höchstwerte Ihres Antriebs sind auf dem Typenschild bzw. in Tabelle 1 zu finden.

  • Seite 4: Wartung

    Betriebsanleitung Antrieb 656 August 2012 D100304X0DE Die Antriebsfeder und Membran wurden so ausgewählt, dass sie die Anforderungen der Anwendung erfüllen. Es muss beachtet werden, dass die Antriebsfeder eine konstante Kompressionsrate aufweist und dass eine Einstellung der Federspannung lediglich den Sollwert der Federvorspannung nach oben oder unten verschiebt, damit der Antrieb sich innerhalb des Vorspannungsbereichs der Feder und des auf dem Typenschild angegebenen maximalen Membrandrucks bewegt.

  • Seite 5: Zusammenbau

    Betriebsanleitung Antrieb 656 D100304X0DE August 2012 Abbildung 2. Anordnung der Hubbegrenzer für Größe 60 ANSATZ AN DER ANTRIEBSLATERNE VIER MIT A MARKIERTE HUBBEGRENZER ANSATZ AN DER ANTRIEBSLATERNE 11A0001-A 7. Die Antriebsfeder (Pos. 6) herausnehmen. 8. Das untere Membrangehäuse (Pos. 5), sofern erforderlich, durch Lockern der Hubbegrenzer und Kopfschrauben (Pos. 7 und 8) von der Antriebslaterne entfernen.
  • Seite 6 Betriebsanleitung Antrieb 656 August 2012 D100304X0DE Hinweis Für diese Schrauben und Muttern kein Schmiermittel verwenden. Befestigungselemente müssen sauber und trocken sein. a. Die ersten vier Schrauben, die angezogen werden, sollen sich jeweils gegenüberliegen und im Winkel von 90_ zueinander stehen. Diese vier Schrauben mit einem Drehmoment von 13 Nm (10 lb-ft) anziehen.

  • Seite 7: Bestellung Von Ersatzteilen

    Typenschild des Antriebs zu finden ist. WARNUNG Nur Original-Fisher-Ersatzteile verwenden. Nicht von Emerson Process Management gelieferte Bauteile dürfen unter keinen Umständen in Fisher-Armaturen verwendet werden, weil dadurch jeglicher Gewährleistungsanspruch erlöschen kann, das Betriebsverhalten des Ventils beeinträchtigt werden kann sowie Personen- und Sachschäden entstehen können.
  • Seite 8 Antrieb 656 August 2012 D100304X0DE Abbildung 3. Fisher Antrieb 656, Größe 30 GEWINDESICHERUNGSMITTEL (MIT HOHER FESTIGKEIT) AUF DIE FLÄCHE A AUFTRAGEN CK1580 A0345-1 Abbildung 4. Fisher Antriebe 656, Größen 40 und 60 LITHIUMSCHMIERFETT AUF DIE FLÄCHEN A UND B AUFTRAGEN 40A7798A...
  • Seite 9 Betriebsanleitung Antrieb 656 D100304X0DE August 2012 Abbildung 5. Typisches oben montiertes Handrad für Membranstellantriebe der Größen 30 und 40 SPINDELENDE UND PLATTE MIT LITHIUMSCHMIERFETT SCHMIEREN SPINDELGEWINDE MIT ANTI-SEIZE-PASTE SCHMIEREN 38A1209-D...
  • Seite 10 Betriebsanleitung Antrieb 656 August 2012 D100304X0DE Abbildung 6. Typisches oben montiertes Handrad für Membranstellantriebe der Größe 60 SPINDELENDE UND PLATTE MIT LITHIUMSCHMIERFETT SCHMIEREN SPINDELGEWINDE MIT ANTI-SEIZE-PASTE SCHMIEREN 32B0262-B...

  • Seite 11: Gehäusemontierter Einstellbarer Abwärtshubbegrenzer

    Betriebsanleitung Antrieb 656 D100304X0DE August 2012 Abbildung 7. Gehäusemontierter einstellbarer Abwärtshubbegrenzer für Antriebe der Größen 30 und 40 (Typ 2) SCHMIERMITTEL AUFBRINGEN BV8054-D Gehäusemontierter einstellbarer Pos. Beschreibung Teilenummer 139* O-Ring, nitrile Abwärtshubbegrenzer Sizes 30, 34, & 40 1D267306992 Sizes 45, 46, 50, & 60...
  • Seite 12 Endanwender Fisher und Vee-Ball sind Markennamen, die sich im Besitz eines der Unternehmen des Geschäftsbereiches Emerson Process Management der Emerson Electric Co. befinden. Emerson Process Management, Emerson und das Emerson-Logo sind Marken und Dienstleistungsmarken der Emerson Electric Co. Alle anderen Marken sind Eigentum der jeweiligen Rechteinhaber.
